Hallo zusammen,

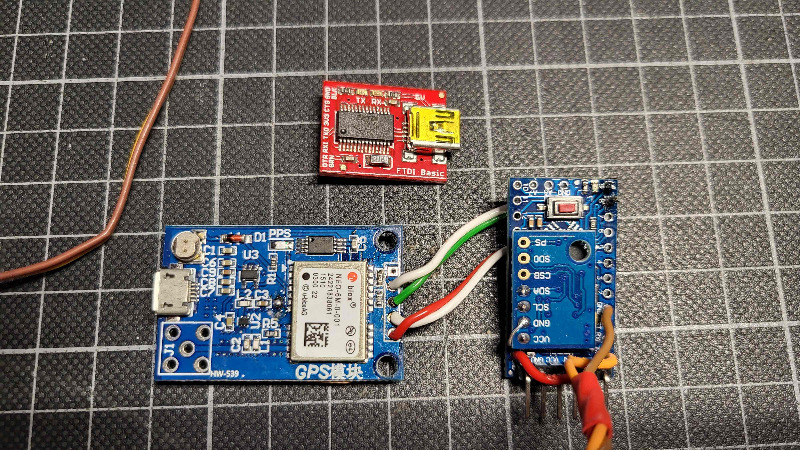

Ich habe ein Arduino Pro mini5V mit MS5611, das auch soweit als Vario läuft. Nur die Anbindung des GPS Moduls (www.ebay.de/itm/401756103486) bereitet etwas Kopfzerbrechen.

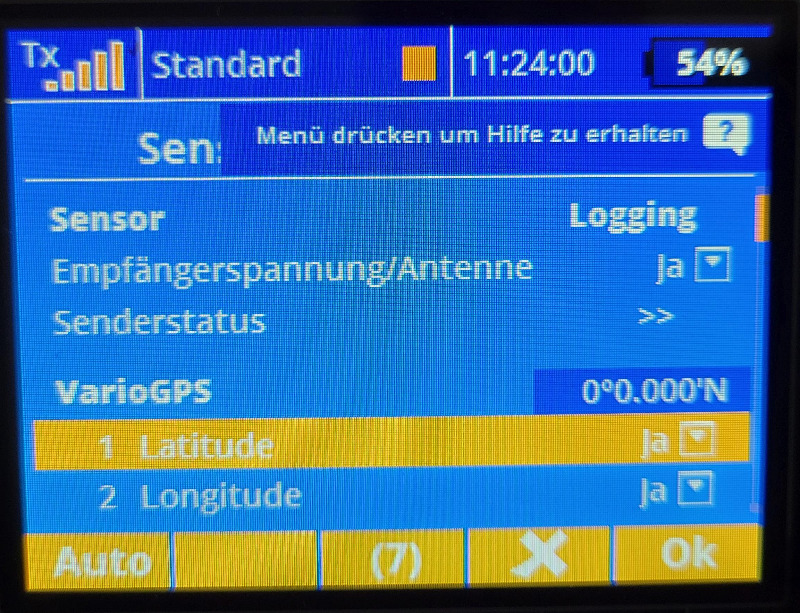

Es werden keine GPS-Daten im Sender unter Sensoren/Aufzeichnung angezeigt.

Ein GPS Fix des Moduls ist vorhanden (LED blinkt). Als Firmware wurden schon ausprobiert v221 und v233, allerdings nur EX / (kein EX-Bus) und natürlich 5V Version. Die Programmierung erfolgt mit einem Sparkfun FTDI mit DTR. RX/TX vertauschen bringt leider auch nichts.

Vielleicht hat jemand noch eine Idee ?

Have you connected the GPS antenna?

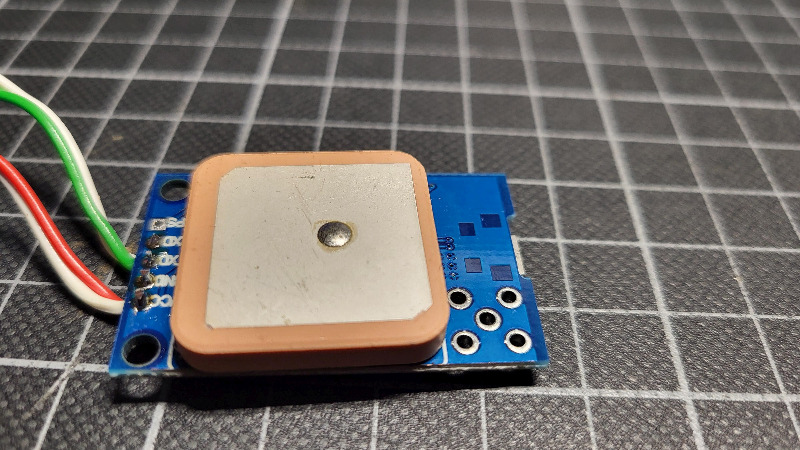

It is onBoard and has GPS fix (LED blink)

Bekommst du NEMA Daten, wenn du das GPS Modul am UART Adapter betreibst (auf korrekte Spannungsversorgung und I/O Level achten!)?

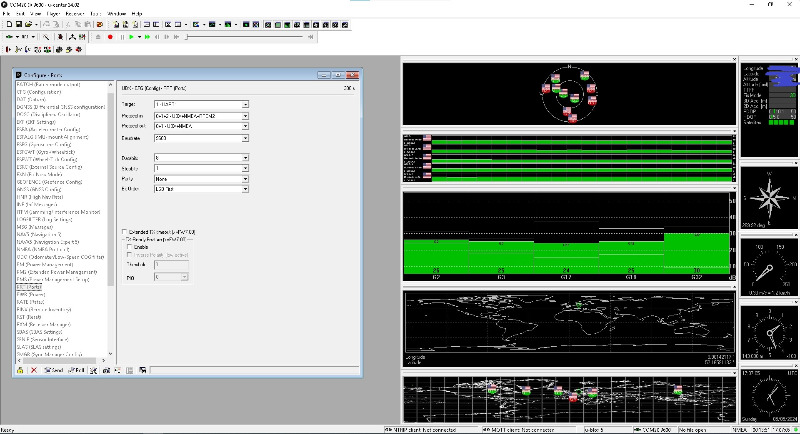

Ist sichergestellt, dass das GPS Modul wirklich mit 9600 Baud (default Setting NEO-6 [1]) arbeitet?
Woher weist du was das Blinken bedeutet? Ich finde zu dem Modul keinen Schaltplan und keine Beschreibung... wenn du einen Beschreibung hast, bitte verlinken; Sofern das Modul in Ordnung ist, könnte die Baudratenkonfiguration oder Schutzschaltungen (I/O-Pegel von RxD, TxD) Probleme machen.
Einen 3D-Fix innerhalb eines Gebäudes mit einem so alten Modul und passiver Antenne kann ich mir aber auch nur schwer vorstellen...

Bevor du groß herumprobierst, lege das Ganze noch einmal für >12min auf einen trockenen Gartentisch.

[1] content.u-blox.com/sites/default/files/p...S.G6-HW-09005%29.pdf

hgl schrieb:

Einen 3D-Fix innerhalb eines Gebäudes mit einem so alten Modul und passiver Antenne kann ich mir aber auch nur schwer vorstellen...
[1] content.u-blox.com/sites/default/files/p...S.G6-HW-09005%29.pdf

habe ich nicht behauptet...

I have ma6de several VarioGPS'n. Al of them works without any problem. But I use always 3,5 volt arduino's. The max voltage of a GPS Module is 3,7 volt.

Nico

www.modelbouwforum.nl/threads/het-jeti-d...page-33#post-4228093
