THEMA:

Ist bei der MC-24 auch nötig.

Hallo!

Da war der Ralf schneller und überraschenderweise hat er die gleiche Schaltung wie ich (wie das wohl kommt? ).
Sowohl bei der MX-24 als auch bei meiner MX16, die eine MC-24 kompatible L/S Buchse bekommen hat, und einem RC USB Adapter war die Invertierung nötig.
Ich persönlich finde die Versorgung des Rsats über die L/S Buchse schöner, denn ich tendiere dazu einen solchen Akku zu vergessen oder nicht zu laden etc. Den Senderakku habe ich in der Regel aber dabei

Wenn ich mich richtig erinnere, hat sich der Ralf sogar mal die Signalform mit dem Oszilloskop angesehen. Aufgrund des verwendeten Transistors sahen die Flanken da nicht so wirklich schön aus. Ich werde in Kürze noch einen zweiten Rsat für L/S in Betrieb nehmen, dafür plane ich eine verbesserte, universelle Version auf Basis eines Operationsverstärkers, die dann gleiche beide Signale (normal und invertiert) zur Verfügung stellt. Mal sehen, wie das Signal dann ausschaut.

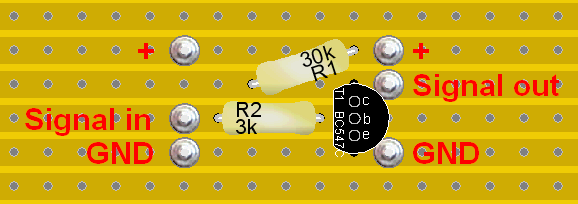

Hier jetzt noch der von mir verwendete Aufbau, der noch zusätzlich einen Pullup Widerstand hat. Das ist für die MX-16 nötig, da diese im Gegensatz zur MC-24 keinen Pullup im Sender fest eingebaut hat.
Ich verwende eigentlich immer Streifenrasterplatinen. Die Schaltung ist so klein, dass ich sie fest in die Zuleitung vom Rsat einbaue und einschrumpfe (Vdd und GND werden dann einfach durchgeschleift).



Viele Grüße,

Stimmt Meine Schaltung basiert auf der von Kupferdings. Ich hatte allerdings kein Oszilloskop, sondern einen Logikanalysator angeschlossen. Da das Signal an der Lehrerbuchse einen High-Pegel hatte, war klar dass ich invertieren muss und auf einen Pullup verzichten konnte.
Den Zusatzakku nehme ich, weil ich die Lehrerbuchse nicht ändern wollte. Die hat einen Widerstand in der Versorgungsleitung, so dass sie nicht genug Strom liefern kann. Allerdings brauche ich die Schaltung nicht so oft wie Kupferdings, daher stöhrt mich der extra Akku nicht.

Hallo zusammen,

jetzt hab ich endlich Zeit gefunden es zu probieren!
Und siehe da, es klappt!

Pin 14 auf + vom RSAT
Pin 10 auf GND
Pin 6 auf Signal

Schon ist das Kabellose L/S System fertig!

Danke nochmal für Eure Hinweise!

putzvarruckt

klaus schrieb:

So, hab nochmal nachgesehen wie ich bei meiner MC22S die Lehrerbuchse angeschlossen habe.
Hab schnell mal ein Bild dazu gezeichnet. Zu sehen auch die Pin-Belegung für den Modellimport bzw. Export, falls es jemanden interessieren sollte.

Gruß klaus

Hallo putzvarruckt,

dann mal herzlichen Glückwunsch zum erfolgreichen Kabellos-Simulator-Flug
Freut mich wenn dir meine Grafik hilfreich war

Gruß klaus
