THEMA:

Plan zum Ausdrucken: Übersicht Geberbelegung DC-16 28 Feb 2015 09:53 #43

  • Silie
  • Silies Avatar Autor
  • Offline
  • Expert Boarder
  • Expert Boarder
  • Beiträge: 117
  • Dank erhalten: 116
Hi!

Was ich an Infos für den Plan für die DS-16/14 noch bräuchte: B)

- die Lage der Schalter sa/sb bzw. sg/sh: Welcher ist der obere, welcher der untere, wenn man von oben auf den Sender blickt?

- liege ich richtig in der Beobachtung, dass die DS-16 insgesamt zwei Schalterplätze weniger hat als die DC-16?

- muss man bei der DS-16 wie bei der DC-16 einen internen Schalteranschluss "opfern" wenn man einen RC Technik Sticks mit zwei Bedienelementen verwendet?

- ist die DS-14 in allen obigen Punkten ident mit der DS-16?


thanx for answers!

mfg
Andreas
Geberbelegungspläne für die Jeti Sender & mehr: www.rc-soaring.blogspot.com

Bitte Anmelden oder Registrieren um der Konversation beizutreten.

Letzte Änderung: von Jürgen.

Plan zum Ausdrucken: Übersicht Geberbelegung DC-16 28 Feb 2015 11:18 #44

  • ChrisiXX007
  • ChrisiXX007s Avatar
  • Offline
  • Junior Boarder
  • Junior Boarder
  • Beiträge: 23
  • Dank erhalten: 12
Hallo Andreas,

ich habe die DS-16, deshalb kann ich nur zu diesem Sender was sagen.....

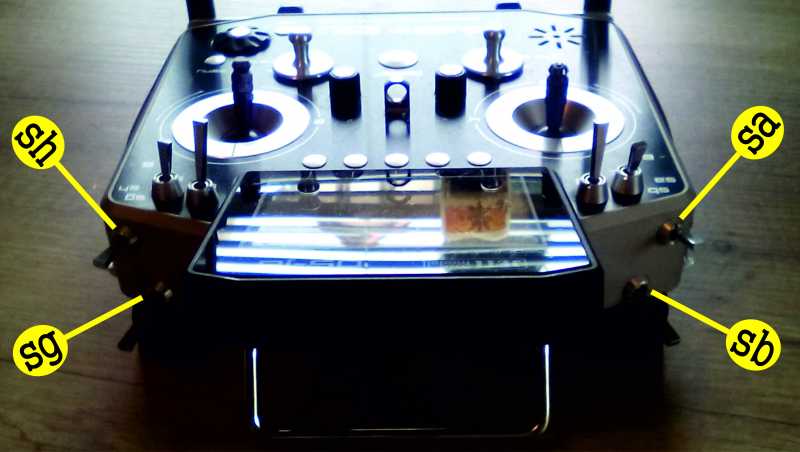

Lage der front-Schalter:
linke Seite:
sa=oben
sb=unten
rechte Seite:
sg=unten
sh=oben

im Anhang noch ein Foto von der Front





ich hoffe es ist verständlich

Grüße aus Bayern
Chrisi
Grüße aus Tacherting

ChrisiXX007
Anhänge:
Folgende Benutzer bedankten sich: Silie

Bitte Anmelden oder Registrieren um der Konversation beizutreten.

Plan zum Ausdrucken: Übersicht Geberbelegung DC-16 01 Mär 2015 09:40 #45

  • Shark
  • Sharks Avatar
  • Offline
  • Fresh Boarder
  • Fresh Boarder
  • Beiträge: 4
  • Dank erhalten: 0
Hi,

zur DS14

Sie ist komplett von den Schaltern und Beschriftungen dieser gleich bis aus das ab Werk SD und SE nicht verbaut und mit Blindkappen versehen sind.
Ansonsten ist alles denke ich soweit für einen Plan identisch.

Zur Sicherheit aber noch

SA 3 Wege Schalter
SB 3 Wege Schalter
SC 2 Wege Schalter
SD Blindkappe
SE Blindkappe
SF 3 Wege Schalter
SH 2 Wege Schalter
SG Taster, der sich mit Feder zurückstellt




Würde mich sehr über einen Plan in diesem tollen Design für die DS14/16 freuen.

Bitte Anmelden oder Registrieren um der Konversation beizutreten.

Plan zum Ausdrucken: Übersicht Geberbelegung DC-16 01 Mär 2015 11:12 #46

  • Silie
  • Silies Avatar Autor
  • Offline
  • Expert Boarder
  • Expert Boarder
  • Beiträge: 117
  • Dank erhalten: 116
Danke für euer Antworten!

Jetzt ist mir schon einiges klarer, aber noch nicht alles! :blush:

Nachdem also bei den DS-Sendern zwei Schalter weniger als bei der DC-16 vorgesehen sind: Heißt das in Folge, dass die Bezeichnung für die Knüppelschalter in der Software SI und SJ sind und nicht SK und SL wie bei der DC-16?

Die Bestätigung dafür, dass man einen internen Anschluss "opfern" muss, wenn man zwei Geber am Knüppel hat (RC Technik Knüppel) hätte ich auch noch gerne...

mfg
Andreas
Geberbelegungspläne für die Jeti Sender & mehr: www.rc-soaring.blogspot.com

Bitte Anmelden oder Registrieren um der Konversation beizutreten.

Plan zum Ausdrucken: Übersicht Geberbelegung DC-16 01 Mär 2015 11:39 #47

  • Andy
  • Andys Avatar
  • Offline
  • Senior Boarder
  • Senior Boarder
  • Beiträge: 48
  • Dank erhalten: 9
Hallo Andreas

Die Knüppelschalter werden gelötet siehe:
www.hacker-motor-shop.com/e-vendo.php?sh...&t=880&c=6135&p=6135

Anleitung 2.00 Seite 98: Knüppelschalter links: sk / rechts: sl

Und auf der jeti HP gibt es gute Bilder der DS-16:
www.hacker-motor-shop.com/e-vendo.php?sh...&t=880&c=6135&p=6135

evtl. hilft dir das weiter.

Gruss Andy

Bitte Anmelden oder Registrieren um der Konversation beizutreten.

Plan zum Ausdrucken: Übersicht Geberbelegung DC-16 13 Apr 2015 20:57 #48

  • El Redondo
  • El Redondos Avatar
  • Offline
  • Fresh Boarder
  • Fresh Boarder
  • Beiträge: 10
  • Dank erhalten: 5
Hallo zusammen,

ich finde den Plan nicht der DC 16 mit Jeti Knüppelschalter zum Download.
Übersehe ich da was oder ist diese Variante nicht mehr vorhanden???

Gruß Bernd
