THEMA:

Vector - spezieller Mischer 20 Okt 2016 07:52 #1

  • powie
  • powies Avatar Autor
  • Offline
  • Fresh Boarder
  • Fresh Boarder
  • Beiträge: 6
  • Dank erhalten: 0

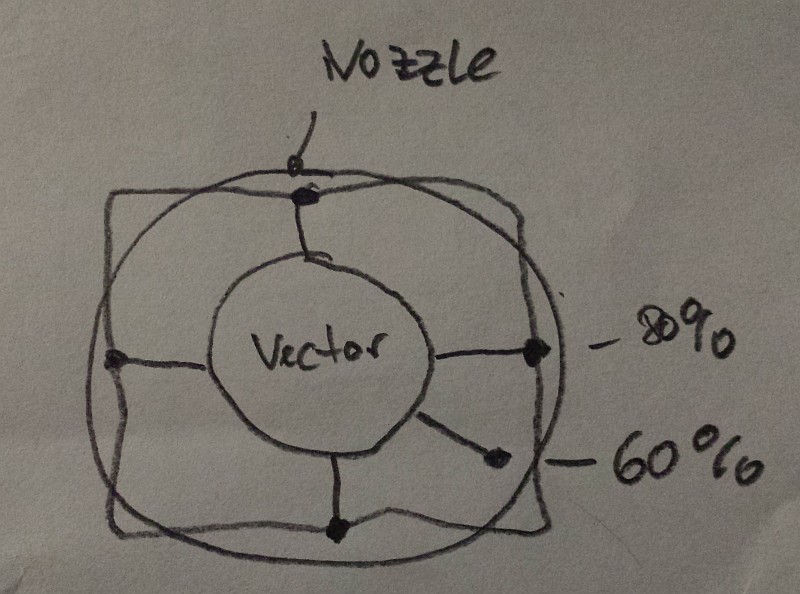

Vielleicht hat jemand eine Idee wie man den folgenden Fall lösen kann. Es geht um den Vector bei meiner J10. Die Ausschläge für den Vector werden von Höhe / Seite gegeben. Das Problem bei der Sache ist das die Nozzle logischerweise nicht eckig ist wie sich die Ausschläge ergeben würden. Man erreicht so nicht die maximal möglichen Ausschläge in Höhe Seite. Man muss die max. Ausschläge auf jeweils den 45 Grad Ecken begrenzen. Ich hoffe die Zeichnung kann das erklären... Faktisch wäre das sowas wie ein Taumelscheibenbegrenzer für den Heli, der liefert ja dort sowas.

Anhänge:

Bitte Anmelden oder Registrieren um der Konversation beizutreten.

Vector - spezieller Mischer 20 Okt 2016 09:54 #2

  • ***EX
  • ***EXs Avatar
  • Offline
  • Benutzer ist gesperrt
  • Benutzer ist gesperrt
  • Beiträge: 4974
  • Dank erhalten: 2409
Dazu brauchst du zwei logische Schalter, die den Seitenruder- und Höhenruderknüppelausschlag einseitig abfragen.
Nun jeweils einen Mischer Seite-V auf Seite-V mit einer Standardkurve, mit -30% Masterwert und mit dem ersten logischen Schalter der den Höhenruderhebelausschlag auf 0% bis +100% abregelt.
Das Ganze für die Funktion Höhe-V genauso.

Nun wird je nach Seitenruderausschlag auch der maximale Höhenruderausschlag begrenzt, bei Seite-v und Höhe-v maximal
hast du dann bei beiden 70%, eigentlich sind es ~ 71%. (100/Wurzel aus 2)

Abends kann ich dir eine Modelldatei für die DC-24 schicken.
P.S Bist du das?
Mfg Harald

Bitte Anmelden oder Registrieren um der Konversation beizutreten.

Letzte Änderung: von ***EX.

Vector - spezieller Mischer 20 Okt 2016 19:54 #3

  • ***EX
  • ***EXs Avatar
  • Offline
  • Benutzer ist gesperrt
  • Benutzer ist gesperrt
  • Beiträge: 4974
  • Dank erhalten: 2409
1.) Die zwei logischen Schalter für die Mischer.

1a) Der logische Schalter für den Höhenruderknüppel P2 als V Geber = nur vorwärts Geber
Das bedeutet jeder Knüppelausschlag ergibt immer einen positiven Wert zwischen 0% und + 100%.

Anhang wurde nicht gefunden.



Der erste Geber wird normal gewählt und der zweite mit Option REV.

Anhang wurde nicht gefunden.



Anhang wurde nicht gefunden.



1b) Der logische Schalter für den Seitenruderknüppel P1 als V Geber = nur vorwärts Geber

Anhang wurde nicht gefunden.



Auch hier der erste Geber wird normal gewählt und der zweite mit Option REV.

2.) Die beiden Mischer

2a) Der Mischer Seite-V auf Seite-V mit L1 dem Höhenruder-Geber
Ein Masterwert von -30% und einer Standardkurve als Mischerkurve.

Anhang wurde nicht gefunden.



2b) Der Mischer Höhe-V auf Höhe-V mit L2 dem Seitenruder-Geber
Ein Masterwert von -30% und einer Standardkurve als Mischerkurve.

Anhang wurde nicht gefunden.



3.) Bilder von den Funktionen Seite-V und Höhe-V zum Ansteuern der Vectorsteuerung

Anhang wurde nicht gefunden.



Anhang wurde nicht gefunden.



Anbei noch die Modelldatei.

Mfg Harald

Bitte Anmelden oder Registrieren um der Konversation beizutreten.

Letzte Änderung: von ***EX.

Vector - spezieller Mischer 20 Okt 2016 20:00 #4

  • powie
  • powies Avatar Autor
  • Offline
  • Fresh Boarder
  • Fresh Boarder
  • Beiträge: 6
  • Dank erhalten: 0

P.S Bist du das?
Mfg Harald


Ja das bin ich ;)

Also vielen Dank jetzt schon. Ich versuche das mal als Jeti-Neu-Benutzer einzubauen. Scheine ich zu verstehen.
Bin von der Anlage begeistert, habe bisher alles programmieren können ohne einmal ins Buch zu schauen.

Bitte Anmelden oder Registrieren um der Konversation beizutreten.

Vector - spezieller Mischer 20 Okt 2016 20:20 #5

  • ***EX
  • ***EXs Avatar
  • Offline
  • Benutzer ist gesperrt
  • Benutzer ist gesperrt
  • Beiträge: 4974
  • Dank erhalten: 2409
Anbei nochmals die Modelldatei.
Mfg Harald
Folgende Benutzer bedankten sich: PW, powie, derMicha

Bitte Anmelden oder Registrieren um der Konversation beizutreten.
