Re:Verkabelung CB200 mit Kreisel 15 Nov 2015 15:48 #13

  • stipsi
  • stipsis Avatar
  • Offline
  • Gold Boarder
  • Gold Boarder
  • Beiträge: 218
  • Dank erhalten: 17
Hallo Jochen

So ähnlich habe ich mir das schon gedacht wie in deiner Zeichnung, danke dafür!
Das heist aber auch das ich die Servos nach dem Cortex noch mit einem V-Kabel z.b.

(shop.rc-electronic.com/DPSI-SYSTEME-AKKU...ProdNr=A71005&p=3949)

Matchen muß oder? Gibt ja keine 8 Ausgänge am Cortex.....

Ich fliege schon Jahre Summensignal in Verbindung mit FBL Systemen in meinen Helis ohne probleme.
Der Vorteil der CB200 wäre halt das man 2 Rsats betreiben könnte und somit mehr Sicherheit hat....

Bitte Anmelden oder Registrieren um der Konversation beizutreten.

Re:Verkabelung CB200 mit Kreisel 15 Nov 2015 18:07 #14

  • Jochen
  • Jochens Avatar
  • Offline
  • Platinum Boarder
  • Platinum Boarder
  • Beiträge: 530
  • Dank erhalten: 230

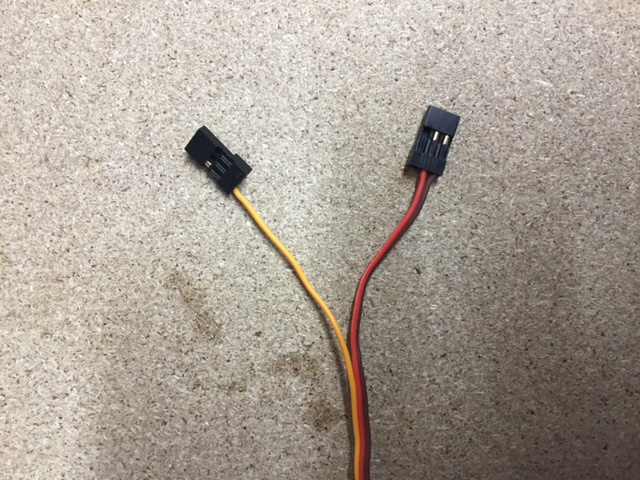

nein, brauchst Du nicht. Du pinnst das gelbe Signalkabel welches vom Servo / Flächenstecker kommt aus und machst einen eigenen Stecker dran. Das gelbe geht dann auf den Cortex und der andere Stecker (mit rot und schwarz) auf einen unbelegte Steckplatz der Centralbox.

Gruß Jochen


Anhänge:

Bitte Anmelden oder Registrieren um der Konversation beizutreten.

Re:Verkabelung CB200 mit Kreisel 15 Nov 2015 18:15 #15

  • stipsi
  • stipsis Avatar
  • Offline
  • Gold Boarder
  • Gold Boarder
  • Beiträge: 218
  • Dank erhalten: 17
Aber ich kann doch nicht alle 8 Servos am Cortex anstecken.
Habe 4 x Quer, 2 x Höhe, 2 x Seite, 1 x Motor bzw. Regler

Bitte Anmelden oder Registrieren um der Konversation beizutreten.

Re:Verkabelung CB200 mit Kreisel 15 Nov 2015 18:28 #16

  • Jochen
  • Jochens Avatar
  • Offline
  • Platinum Boarder
  • Platinum Boarder
  • Beiträge: 530
  • Dank erhalten: 230
Hallo Christian,

ups, das ist ne Nummer :( . Hab ja auch einige Servos in meinem Impellersegler, aber die restlichen (Wölbklappen, Impeller) gehen bei mir eben nicht über den Kreisel.

Ich bin dann an dieser Stelle leider raus, habe damit keine Erfahrung. Kann mir nur vorstellen dass Du eben nur 2 Deiner 4 Querruderservos über den Kreisel nimmst, aber bei den beiden Höheh- / Seitenruderversos bin ich echt überfragt :S

Bin ja mal gespannt wie das hier ausgeht.

Viele Grüße
Jochen

Bitte Anmelden oder Registrieren um der Konversation beizutreten.

Re:Verkabelung CB200 mit Kreisel 15 Nov 2015 19:30 #17

  • stipsi
  • stipsis Avatar
  • Offline
  • Gold Boarder
  • Gold Boarder
  • Beiträge: 218
  • Dank erhalten: 17
Ich auch, haben ja sicher mehrer so was......

Bitte Anmelden oder Registrieren um der Konversation beizutreten.

Re:Verkabelung CB200 mit Kreisel 15 Nov 2015 19:44 #18

  • ***EX
  • ***EXs Avatar
  • Offline
  • Benutzer ist gesperrt
  • Benutzer ist gesperrt
  • Beiträge: 4974
  • Dank erhalten: 2409
Die beiden linken Querruder bekommen einen gemeinsamen Impuls, die beiden rechten ebenfalls.
Genauso Seite und Höhe. Matchen kannst du die Servos allerdings nur wenn sie programmierbar sind.
Mfg Harald
