Ja die Platine ist von mir. Man kann auf der Rückseite auch direkt ein GPS anschliessen, und mit einem lötjumper auf Hardware oder Software UART für das EX-Signal umschalten. Somit läuft die RCT-Vario oder RCT-GPS Firmware, oder man kann auch die weiterentwickelte Firmware von mir (VarioGPS-Sensor) verwenden, dann hat man beides.

Die Platine ist extrem klein, und die Bauteile darauf ebenfalls. Löten kann man das ganze auf die konventionelle Art mit Lötkolben nicht mer, geht nur noch im Reflow Ofen (der Atmega328 ist im 32-QFN Gehäuse mit nur 5x5mm). Bis jetzt habe ich nur ein paar für mich gemacht, wenn jemand auch noch Interresse hat kann ich sicher noch ein paar machen. Wenns dan grössere mengen werden, sollten wir diese besser direkt in China fertigen lassen, aber man müsste minimum ein paar hundert bestellen, damit der Preis einigermassen stimmt.

Ich war heute mit dem BMP280 Thermik Fliegen und muss sagen, in der Praxis ist er absolut tauglich.

@ Nightflyer: Mit Reflow habe ich leider noch keine Erfahrung, das ist mir ne Nummer zu klein. Es müsste schon mit'm feinen Lötkolben machbar sein. Ich denke TQFP-32 geht gerade noch. Ich denke mal drüber nach... Selbst bauen hat ja doch einen großen Reiz ...

Ich verwende den BMP280 unter anderem auch in F3K Modellen, und bin in der Praxis absolut zufrieden damit. Ich bestelle jedoch auch noch MS5611 Sensoren um mal einen vergleich zu machen.

Mit Reflow habe ich leider noch keine Erfahrung, das ist mir ne Nummer zu klein.

Beim BMP280 kommst du nicht ums Reflow löten...

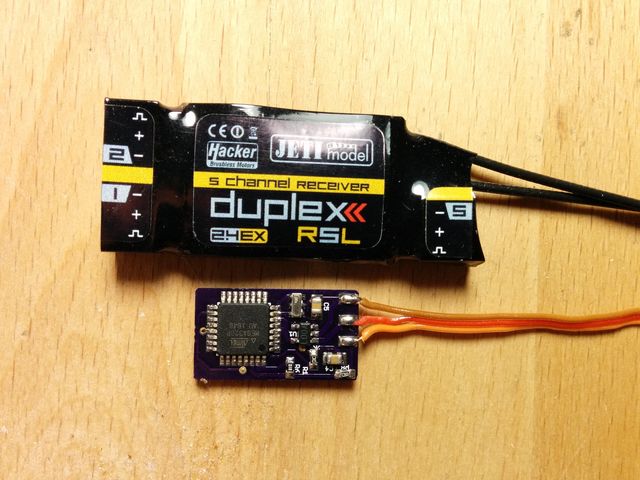

Für meine F3k Modelle habe ich auch eine kleinere Platine gemacht. Hier habe ich zwei MS5611 verwendet und alle Teile können mit einem Lötkolben aufgelötet werden.

Hallo,

sehr geniales Teil dein mini-Vario.
Hat jemand schon einmal einen MS5611 mit einem TEK-Anschluss versehen?
Ich hab hier noch GY-63 Platinen und möchte für meine Alpina so etwas umsetzen.
Die hätten ja zumindest schon mal ein Loch für ein Messingrohr aber die Abdichtung macht mir noch Kopfzerbrechen.

Gruß
Onki

McFly2000 schrieb:

Für meine F3k Modelle habe ich auch eine kleinere Platine gemacht. Hier habe ich zwei MS5611 verwendet und alle Teile können mit einem Lötkolben aufgelötet werden.

Sauber !!!
Du verwendest zwei MS5611 ? Um die Genauigkeit zu erhöhen ?
