Heim Heli programmieren auf DC 16 ??

15 Okt 2014 09:22 #1 von sigida
Liebe Jeti Freunde.

Habe meine schönen Heim/Vario Rumpfheli elektrifiziert und möchte diese nun auf meiner neuen Jeti DC 16 programmieren.
Heim hat ja das Nickservo in der Mechanik auf einer Wippe (läuft beim Pitch auf der Wippe mit) und die beiden Rollservo übernehmen den Pitch.

Aber ich bring das mit der JETI 16 nicht fertig. Kann mir einer von Euch helfen - wäre sehr dankbar.
Aus der Schweiz grüsst...

Willy

Bitte Anmelden oder Registrieren um der Konversation beizutreten.

15 Okt 2014 12:32 - 15 Okt 2014 12:41 #2 von Sascha Haber
Nach ein Bischen Rumgooglen wuerde ich sagen die beiden Rollservos alleine machen Roll und Pitch, Nick macht Nick und damit ergibt sich ein T.

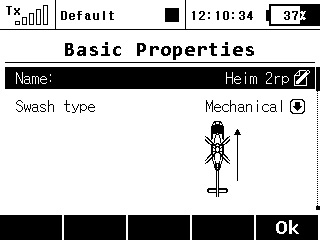

Also fang dochmal mit einem mechanischem Setup an

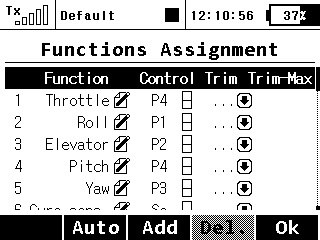

Danach laesst Du die Funktionen so wie sie sind

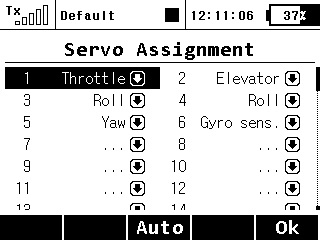

Als naechstes aenderst Du die Servoanordnung so dass Du kein Pitchservo aber zwei Rollservos hast

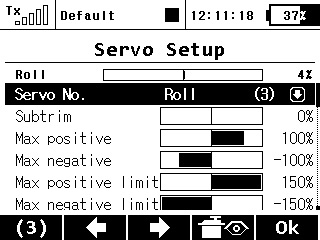

Im Servosetup erhoehst Du fuer beide Rollservos den Maximalwert auf 150

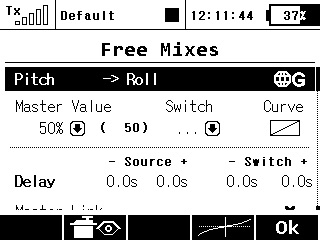

Danach gehst Du in die Feineinstellung und erstellst einen Mixer von Pitch > Roll mit 50%

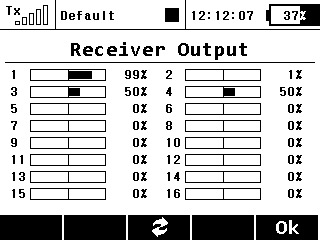

Wenn Du dann im Ausgangstester mal die Roll und Pitchfunktion anschaust gehen die Rollservos bei Pitch nach oben/unten und addieren oder subtrahieren den Rollwert ja nach knueppelstellung :)




So, in der Theorie klappt das, Du musst sicher noch die Werte fuer die Rollservos anpassen, viellicht eines umkehren und um schlimmsten Fall zwei getrennte Rollfunktionen erstellen mit jeweils einem positiven und einem negativen Mischer.
Das kann ich aber ohne die Mechanik schlecht simulieren.

Hoffe es hilft fuer den Start :)

PS : die Setupdatei sollte auch im Anhang sein

PPS : Dass man hier keine .BMPs von der DS16 direkt einfuegen kann ist eine Zumutung ;)
Folgende Benutzer bedankten sich: sigida

Bitte Anmelden oder Registrieren um der Konversation beizutreten.

16 Okt 2014 07:38 #3 von sigida
Hallo Sascha.
War gestern noch arbeiten und kann mich erst heute bedanken.
Vielen herzlichen Dank für Deine grosse Hilfe - ist einfach super!
Ich wusste nicht mehr weiter. Die Kollegen haben alle FUTABA und da kann man diese Taumelscheibenansteuerung direkt eingeben.
Werde nun heute nach der Arbeit das Ganze ausprobieren.
Mit herzlichem Dank sende ich Dir viele Grüsse aus der Schweiz!
Willy
