Stromsenke für Ladegaräte mit "Rückspeisung" 18 Mär 2017 10:34 #1

  • bulli.uli
  • bulli.ulis Avatar Autor
  • Offline
  • Platinum Boarder
  • Platinum Boarder
  • Beiträge: 463
  • Dank erhalten: 182
Guten Morgen zusammen,
das Thema gehört ja nun nicht in den Bereich Ladegeräte, somit kann das nun hier behandelt werden.

Ich habe mich halt dazu entschieden eine Stromsenke für mein Pulsar3 zu bauen.
Das ganze auf 47V Basis (es sind durch die Toleranzen der Z-Diode dann 46V geworden.)

Und einfach kann es auch gehen, es würde reichen pro 150-175 Watt einen FET mit Source Widerstand (1 Ohm) aufzubauen.

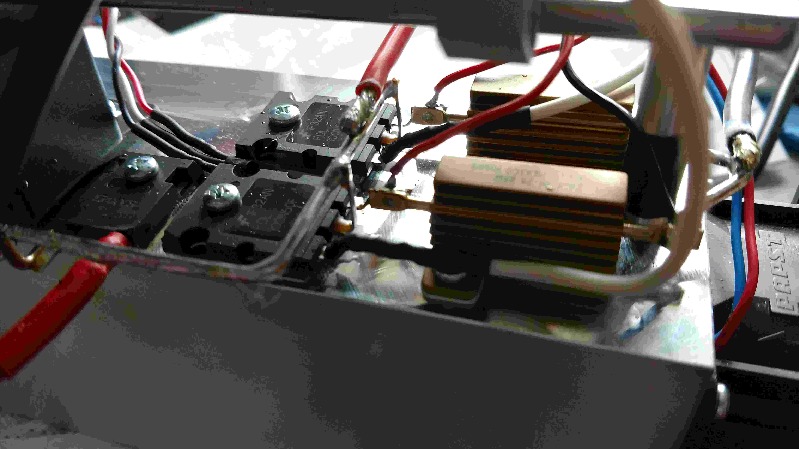

Hier am Beispiel des "Energievernichters 350" mit 2 FETen



mit
2x FDL100N50F (sicher Überdimensioniert)
2x 100 Ohm Gate Widerstand
2x 1 Ohm 25Watt
1x DSEI 60-06A Diode
1x 1k Widerstand
1x 47V Zener Diode

In dieser Kombination werden auch nach 30 Minuten die FETen, direkt neben den beiden FETen auf dem Külkörper gemessen, nicht heißer als 84°C.

Mehr bedarf es nicht!

Nur wer hier auch die Senke überwachen möchte muss noch mehr aufbauen.

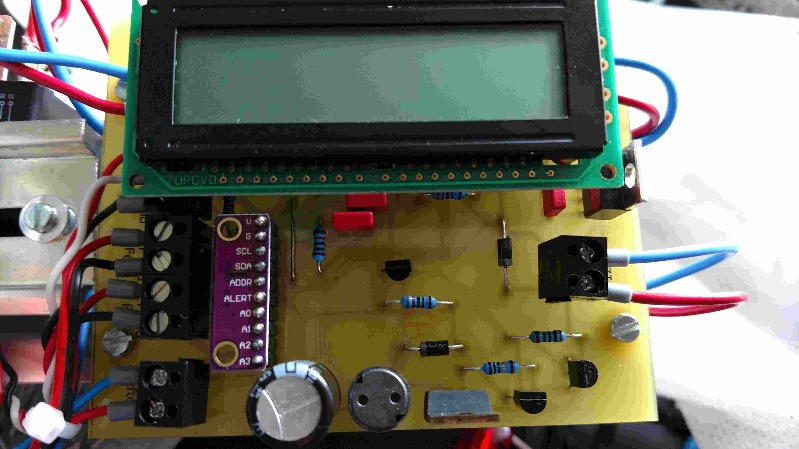

Ich habe hier dann noch eine Temperatur- und Leistungsüberwachung als auch Lüftersteuerung aufgebaut.



Schönen Samstag noch
Uli
Anhänge:
Folgende Benutzer bedankten sich: realloser, MichaFranz

Bitte Anmelden oder Registrieren um der Konversation beizutreten.

Stromsenke für Ladegaräte mit "Rückspeisung" 18 Mär 2017 23:08 #2

  • onki
  • onkis Avatar
  • Offline
  • Platinum Boarder
  • Platinum Boarder
  • Beiträge: 2286
  • Dank erhalten: 790
Hallo Uli,

sehr schickes Teil. Welchen µC hast du verwendet und besteht die Möglichkeit das nachzubauen?

Gruß
Onki
Gruß aus dem Nordschwarzwald
Rainer aka Onki
www.onki.de
gepostet unter Verwendung von 100% recycelter Elektronen.

Bitte Anmelden oder Registrieren um der Konversation beizutreten.

Stromsenke für Ladegaräte mit "Rückspeisung" 19 Mär 2017 10:13 #3

  • bulli.uli
  • bulli.ulis Avatar Autor
  • Offline
  • Platinum Boarder
  • Platinum Boarder
  • Beiträge: 463
  • Dank erhalten: 182
Moin zusammen,
wie gesagt die Platine braucht es nicht unbedingt.
Nachbauen kann es eigentlich jeder der ein wenig mit nem Lötkolben umgehen kann.
µC ist ein Atmega8 per Bascom programmiert.

Wenn ich diese Woche Zeit finde kann ich ja Eagle Dateien zur Verfügung stellen.


Gruß
Uli
