THEMA:

Hallo, vielleicht kann mir jemand auf die Sprünge helfen. Ich wollte mein Spirit Pro mit einem Rex6 verbinden und die Telemetrie dann über das JLog2.6 auf meine JetiDS16 bringen. Auf der Jeti ist das Spirit bin. File geladen. Das JLog hängt am Kontronik Jive 100+. Kann mir vielleicht jemand beschreiben, vielleicht sogar mit Bildern wie ich den Rex6 mit dem Spirit verbinden kann. Ich habe den Jive100 am Jlog die richtige Datei ist auch drauf, vom Jlog gehe ich dann in Ext Eingang vom Rex6 Servokabel ist auch klar, aber Gasausgang vom Jive in das Spirit ? und Verbindung Rex6 zum Spirit? Irgendwie kriege ich das System nicht in Gang, braucht man vielleicht ein spezielles Anschlusskabel? Was habe ich übersehen, vielleicht hat einer von Euch diese Konstellation am laufen und wäre so freundlich mir die Anschlussbelegung zu schicken.
Vielen Dank und Gruß Olli

Hallo,

zunächst einmal einen der beiden E-Ports auf EX-BUS umstellen. An diesen dann mit dem EX-BUS Kabel (kann man auch selber konfektionieren) das Spirit mit dem E-Port des REX verbinden, den du auf EX-BUS umgestellt hast.
Das JLog kannst Du dann auf dem EXT-Port anschließen.

Gruß Wolfgang

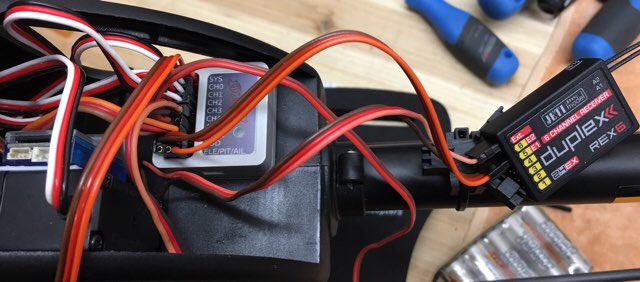

Ich habe das ganze jetzt so verkabelt,hoffe das ist korrekt. Leider komme ich erst morgen zum Einstellen.
Vielleicht könntest Du einmal drüber schauen und mir Bescheid geben.
Danke und Gruß Olli

Kann leider keine Bilder hochladen, hatte 50kb jpeg versucht, das System sagt immer es wäre zu groß.

Hast du kein Dropbox, Google Drive o. ä.?

Bild ist ja angekommen, Problem ist jetzt das beim Initialisieren die Taumelscheibe 5 Mal rauf und runter geht.
Gruß Olli
