THEMA:

2 x MRPM Drehzahlmessmodul an einen Empfänger ??? 12 Jan 2022 15:41 #1

  • www-fritz
  • www-fritzs Avatar Autor
  • Offline
  • Junior Boarder
  • Junior Boarder
  • Beiträge: 36
  • Dank erhalten: 6
Hallo Jetifreunde.

Erst mal ein frohes neues Jahr 2022.

Ich möchte bei einer Zweimotorigen mit Verbrennermotoren die Motordrehzahl beider Motoren auf meiner DS-16 (2) haben und überwachen.
Funktionieren zwei DUPLEX 2.4EX MRPM Drehzahlmessmodule an einem Empfänger ?
Bei den Powerbox Sensoren PBS-RPM geht das zum Beispiel nicht, weil sie die gleiche Adressierung haben.
Ist das bei den Jeti Drehzahlsensoren auch so?
In meinem Fall sind es DLE-35 Motoren, die Zündungen haben einen RPM Ausgang, eventuell kann man da etwas abgreifen und in die Telemetrie einbringen?
Gruß Fritz.
Ich mach's wie die Glühbirne, ich trag's mit Fassung

Bitte Anmelden oder Registrieren um der Konversation beizutreten.

Letzte Änderung: von www-fritz.

2 x MRPM Drehzahlmessmodul an einen Empfänger ??? 12 Jan 2022 16:27 #2

  • IG-Modellbau
  • IG-Modellbaus Avatar
  • Offline
  • Moderator
  • Moderator
  • Beiträge: 3138
  • Dank erhalten: 2244
Hallo Fritz,
bei Jeti haben alle Sensoren andere ID's, somit ja, mehrere Jeti-Sensoren funktionieren!
Bei PowerBox hat man sich das gespart....

Ingmar

Bitte Anmelden oder Registrieren um der Konversation beizutreten.

Letzte Änderung: von IG-Modellbau.

2 x MRPM Drehzahlmessmodul an einen Empfänger ??? 12 Jan 2022 16:35 #3

  • IG-Modellbau
  • IG-Modellbaus Avatar
  • Offline
  • Moderator
  • Moderator
  • Beiträge: 3138
  • Dank erhalten: 2244
Hallo Fritz,
ich verwende MRPM-opto und schließe anstelle des optischen Sensors einen Optokoppler an.
So habe ich gleich eine galvanische Trennung von der Zündung.

Ingmar
Folgende Benutzer bedankten sich: www-fritz

Bitte Anmelden oder Registrieren um der Konversation beizutreten.

2 x MRPM Drehzahlmessmodul an einen Empfänger ??? 12 Jan 2022 17:01 #4

  • www-fritz
  • www-fritzs Avatar Autor
  • Offline
  • Junior Boarder
  • Junior Boarder
  • Beiträge: 36
  • Dank erhalten: 6
Hallo Ingmar.
Erst mal >>> vielen Dank.
Optokoppler ??? da stehe ich auf dem Schlauch, keine Ahnung was das ist. :dry:
Muss mich erst mal schlaumachen.
Gruß Fritz.
Ich mach's wie die Glühbirne, ich trag's mit Fassung

Bitte Anmelden oder Registrieren um der Konversation beizutreten.

Letzte Änderung: von www-fritz.

2 x MRPM Drehzahlmessmodul an einen Empfänger ??? 12 Jan 2022 18:19 #5

  • IG-Modellbau
  • IG-Modellbaus Avatar
  • Offline
  • Moderator
  • Moderator
  • Beiträge: 3138
  • Dank erhalten: 2244
Hallo Fritz,

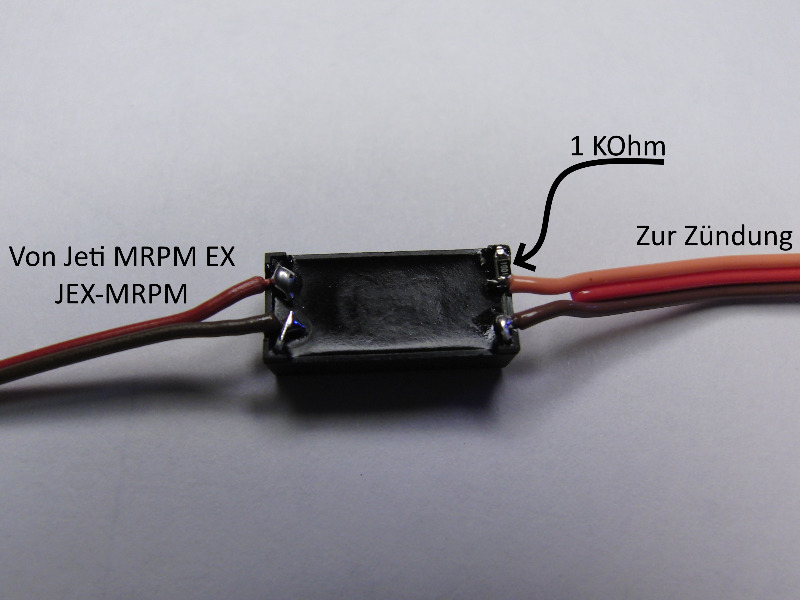

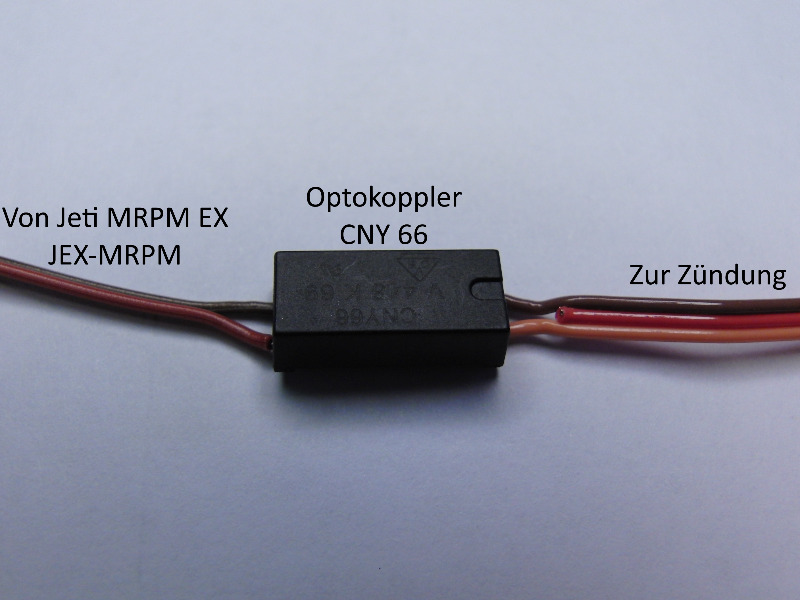

hier eine Anleitung, wie ich das realisiert habe, in Verwendung mit DLE-120 Motoren.





Zur Funktion, ein Optokoppler über trägt die Drehzahlimpulse von der "verseuchten" Zündung zum MRPM mittels Licht.
Der von mir verwendete Optokoppler hat eine Isolationsspannung von über 20000V das macht die Geschichte sehr sicher.
Gesamtkosten für Optokoppler und dem Widerstand, ca. €1,50 :)
Zum Schluss etwas Klebstoff und ein Schrumpfschlauch vervollständigen den Umbau.

Ingmar
Anhänge:
Folgende Benutzer bedankten sich: www-fritz, Nicolas

Bitte Anmelden oder Registrieren um der Konversation beizutreten.

Letzte Änderung: von IG-Modellbau.

2 x MRPM Drehzahlmessmodul an einen Empfänger ??? 13 Jan 2022 09:22 #6

  • www-fritz
  • www-fritzs Avatar Autor
  • Offline
  • Junior Boarder
  • Junior Boarder
  • Beiträge: 36
  • Dank erhalten: 6
Hallo Ingmar.
Wie immer bei dir einwandfrei und sehr verständlich beschrieben wie die Sache funktioniert >>> klasse!
Bekommt man solche Module denn nicht betriebsfertig zu kaufen? .... bei solchen Elektronikteilen bin ich nicht so der Bastler.
Solch eine Schaltung wird doch bei den Modellfliegern sicher öfter gebraucht und ein Angebot wäre sinnvoll.
Gruß Fritz.
Ich mach's wie die Glühbirne, ich trag's mit Fassung

Bitte Anmelden oder Registrieren um der Konversation beizutreten.

Letzte Änderung: von www-fritz.
