PPM Output Signale (R18, RSat, RSat2 EX) 30 Jun 2012 16:01 #1

  • Ralf
  • Ralfs Avatar Autor
  • Offline
  • Gold Boarder
  • Gold Boarder
  • Beiträge: 173
  • Dank erhalten: 61
Nachdem die Frage aufkam, wie die PPM Output Signale der verschiedenen Satelliten und Empfänger aussehen, habe ich mal meinen Logikanalyser angeworfen und kurz ein paar Messungen gemacht. Alle Empfänger waren an meine MC-24 im PPM24 Modus (12 Kanäle) gebunden.

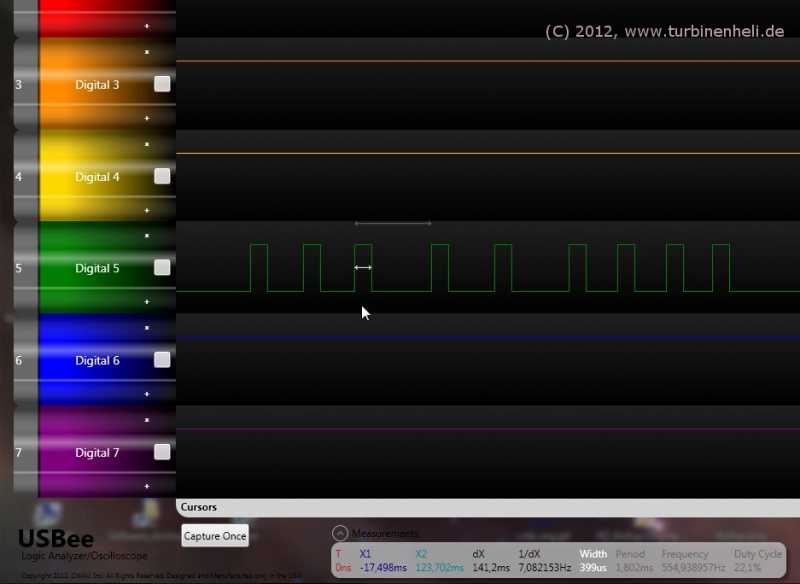

Zuerst das PPM Signal, das vom RSat ausgegeben wird:



Wie man sehen kann, gibt der RSat im Mode "computed" nur 8 PPM Kanäle aus, die Kanäle 9 bis 12 stehen nicht zur Verfügung und lassen sich auch nicht einstellen. Zwischen den einzelnen Kanälen wird eine Pause von 400ms gemacht.

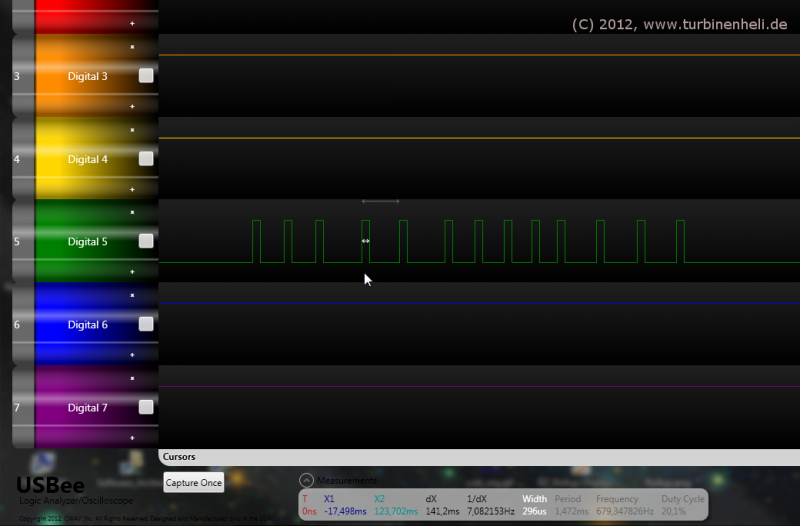

R18 (alt, ohne EX):



Die PPM Output Konfiguration des R18 (nicht EX) sieht schon etwas anders aus. Hier werden alle 12 Kanäle ausgegeben, die der Empfänger vom Sender übertragen bekommt. Die Pause zwischen den Kanälen beträgt nur 140ms.

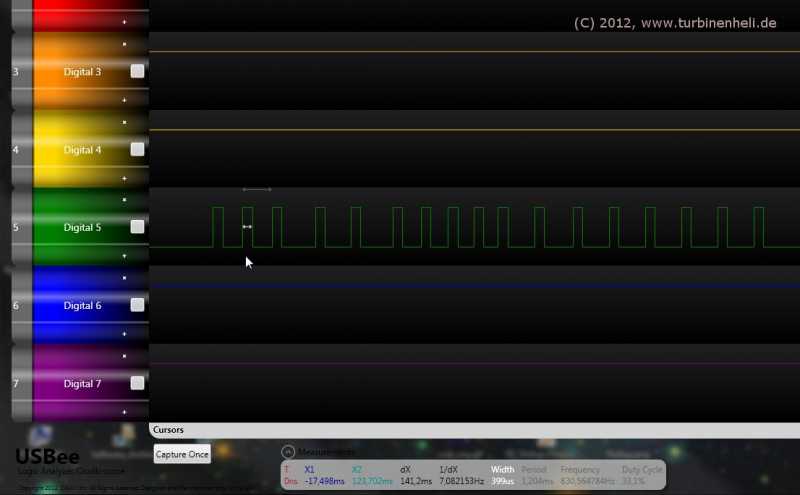

RSat2 EX:



Beim RSat2 EX lässt sich die Anzahl der per PPM ausgegebenen Kanäle einstellen. So können alle 16 mögliche Kanäle des Jeti Duplex ausgegeben werden. Die Pause zwischen den Kanälen beträgt 400ms.


Welche Schlüsse lassen sich nun ziehen. Wenn ein System eine längere Pause als 140ms erwartet, kann es im Zusammenspiel mit dem R18 zu Kompatibilitätsproblemen kommen.
Anhänge:
Folgende Benutzer bedankten sich: flyhi, Nachtfalke

Bitte Anmelden oder Registrieren um der Konversation beizutreten.

Letzte Änderung: von Ralf.

Aw: PPM Output Signale (R18, RSat, RSat2 EX) 30 Jun 2012 16:06 #2

  • Ralf
  • Ralfs Avatar Autor
  • Offline
  • Gold Boarder
  • Gold Boarder
  • Beiträge: 173
  • Dank erhalten: 61
Messung im Verbund R18 + RSat folgt noch.

Bitte Anmelden oder Registrieren um der Konversation beizutreten.

Letzte Änderung: von Ralf.

Aw: PPM Output Signale (R18, RSat, RSat2 EX) 01 Jul 2012 21:22 #3

  • K_Mar
  • K_Mars Avatar
  • Offline
  • Junior Boarder
  • Junior Boarder
  • Beiträge: 29
  • Dank erhalten: 3
Hallo Ralf,
bitte ergänze eine Messnung des Rsat mit der Programmierung direkt, dann kommen alle Impulse durch.
Ich habe privat noch ein analoges Scope und kann daher keine Bilder aus der Quelle zeigen.

Gruß Klaus

Bitte Anmelden oder Registrieren um der Konversation beizutreten.

Letzte Änderung: von K_Mar.

PPM Output Signale (R18, RSat, RSat2 EX) 25 Okt 2012 06:59 #4

  • rof
  • rofs Avatar
  • Offline
  • Expert Boarder
  • Expert Boarder
  • Beiträge: 127
  • Dank erhalten: 27
Hallo Ralf
Du bist offenbar Spezialist bei diesem Thema ppm. Ich bin Jeti Neuling und habe eine Frage.

Liefert nur der Sat ein Summen-ppm oder kann dies jeder neuere Jeti Empfänger z.b. der R9 EX ?

Dieser hat ja einen Ext. Anschluss. Kann man das einstellen? Wie?

Gruss

Felix

Bitte Anmelden oder Registrieren um der Konversation beizutreten.

PPM Output Signale (R18, RSat, RSat2 EX) 25 Okt 2012 09:04 #5

  • SabineT
  • SabineTs Avatar
  • Offline
  • Platinum Boarder
  • Platinum Boarder
  • Beiträge: 436
  • Dank erhalten: 139
Hallo Felix!

Der Ext-Anschluss bei den Jeti-Empfängern ist der Eingang für die Telemetrie von den Sensoren bzw. für den Anschluss der Jetibox.
PPM-Out geht nur bei den Empfängern, die einen SAT2 Anschluss haben (muss dann aber über die Jetibox(emulation) programiert werden.

lg, Sabine

Bitte Anmelden oder Registrieren um der Konversation beizutreten.

PPM Output Signale (R18, RSat, RSat2 EX) 25 Okt 2012 10:46 #6

  • rof
  • rofs Avatar
  • Offline
  • Expert Boarder
  • Expert Boarder
  • Beiträge: 127
  • Dank erhalten: 27
Hallo Sabine
Danke und sorry, ich verstehe Deine Antwort nicht ganz.
Der R9 hat ja einen Sat Anschluss.
Kann der R9 nun Summen ppm als output liefern?
An welchem Ausgang?

Gruss
Felix

Bitte Anmelden oder Registrieren um der Konversation beizutreten.
