RSAT als drahtloses Leher-Schüler System für MC19 22 Aug 2012 11:54 #7

  • klaus
  • klauss Avatar
  • Offline
  • Platinum Boarder
  • Platinum Boarder
  • Beiträge: 349
  • Dank erhalten: 194

Weiss jemand ob ein 5V Port (Vielleicht die 14) den RSAT betreiben kann?


Was spricht dagegen dies einfach zu versuchen? ;)


ÜBRIGENS:
ich hab dir soeben eine private Nachricht gesendet B)

Gruß klaus
"Meine und Thorn's" Webseite:

Modellfliegen in Südtirol

Bitte Anmelden oder Registrieren um der Konversation beizutreten.

Letzte Änderung: von klaus.

RSAT als drahtloses Leher-Schüler System für MC19 22 Aug 2012 12:31 #8

  • putzvarruckt
  • putzvarruckts Avatar Autor
  • Besucher
  • Besucher

....Du kannst natürlich auch inzwischen Experimentieren....
Ach ja, noch was: der R-Sat brauch natürlich seine eigene Stromversorgung, denn an der genannten Pins gibt Graupner nicht den benötigten Strom aus.

....


Das!

Bitte Anmelden oder Registrieren um der Konversation beizutreten.

RSAT als drahtloses Leher-Schüler System für MC19 28 Aug 2012 10:50 #9

  • Kupferdings
  • Kupferdingss Avatar
  • Offline
  • Administrator
  • Administrator
  • Beiträge: 151
  • Dank erhalten: 318
Hallo!

Du kannst den Rsat problemlos verwenden.
Das gepostete Bild hier von der MC22s sieht von der Anschlussbelegung und internen Beschaltung genauso wie bei der MC24 aus. Wie du auf dem Bild erkennen kannst, hat die 5V-Versorgung von Pin 14 jedoch einen 82 Ohm Widerstand in Serie. Der Hintergrund dafür ist, dass beim Einstecken von Klinkensteckern immer kurzzeitig ein Kurzschluss entsteht. Der Widerstand begrenzt in diesem Fall den Strom. Normalerweise ist die so begrenzte 5V Versorgung für das optische Lehrer / Schüler Kabel von Graupner gedacht, da macht der Widerstand nichts. Wenn du allerdings den Rsat anschließt, benötigt der deutlich mehr Strom als die kleine Elektronik des optischen Kabels. Durch den Widerstand fällt die Spannung dann zu stark ab und der Rsat arbeitet nicht mehr richtig. Bei uns im Verein in der Jugendgruppe habe ich deshalb den Widerstand herausgenommen bzw. gebrückt. Jetzt muss der Besitzer zwar aufpassen, dass er den Stecker nur bei ausgeschaltetem Sender ein- / aussteckt, aber der Rsat wird hervorragend über die Buchse mit 5V versorgt.
Schau doch mal bei deiner MC19 nach, ob die L/S Buchse wie auf dem Bild beschaltet ist.

Das einzige, was jetzt passieren kann ist, dass dein Sender das PPM Signal vom Rsat nicht richtig erkennt. Das liegt dann daran, dass die Amplitude zu gering ist. Jeti arbeitet intern immer mit 3,3V, d.h. die Amplitude ist auch nicht höher. Wenn der Sender eine Amplitude mit Senderspannung / Akkuspannung erwartet, kann der High-Pegel unter Umständen nicht richtig erkannt werden. In dem Fall ist eine kleine Schaltung aus drei Bauteilen zwischen L/S Buchse und Rsat erforderlich (ist bei den mir bekannten MC24 und MX16s Sendern der Fall). Bei Bedarf kann ich der gerne den Schaltplan hier zur Verfügung stellen.

Viele Grüße,

Bitte Anmelden oder Registrieren um der Konversation beizutreten.

RSAT als drahtloses Leher-Schüler System für MC19 28 Aug 2012 12:04 #10

  • klaus
  • klauss Avatar
  • Offline
  • Platinum Boarder
  • Platinum Boarder
  • Beiträge: 349
  • Dank erhalten: 194
Hallo Kupferdings,

kannst du den Schaltplan hier trotzdem zur Verfügungs stellen?
Wäre super!

Auch wenn ich ihn selber nicht benötige - interessieren würde er mich trotzdem ;)


Gruß klaus
"Meine und Thorn's" Webseite:

Modellfliegen in Südtirol

Bitte Anmelden oder Registrieren um der Konversation beizutreten.

RSAT als drahtloses Leher-Schüler System für MC19 28 Aug 2012 12:58 #11

  • Ralf
  • Ralfs Avatar
  • Offline
  • Gold Boarder
  • Gold Boarder
  • Beiträge: 173
  • Dank erhalten: 61

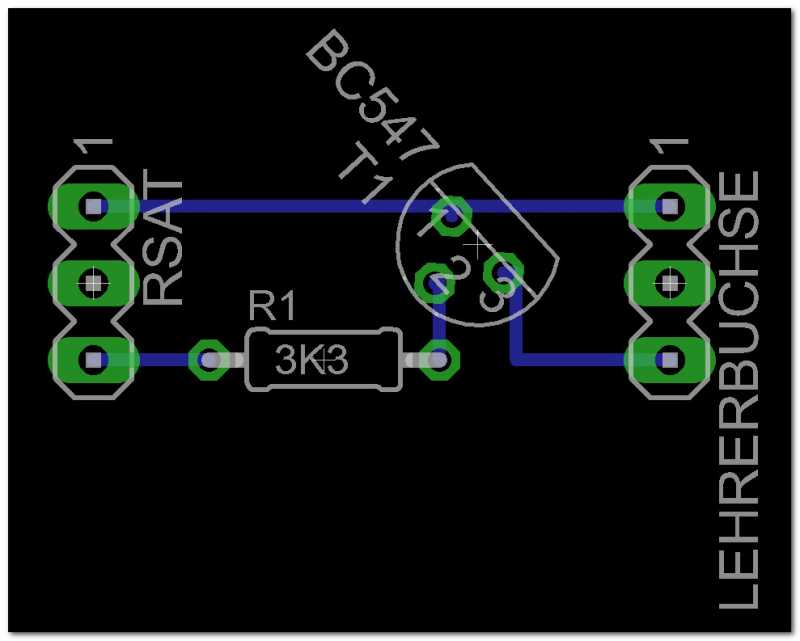

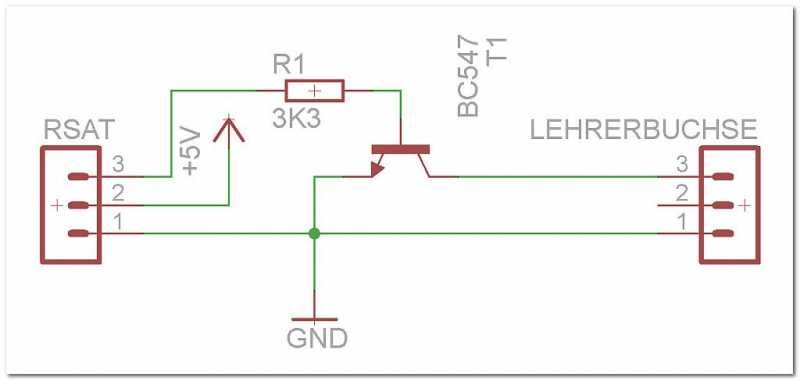

Hier ist ein Schaltplan und ein Layout passend für eine Lochraster Platine, wie ich den Adapter für meine MC-24 ausgelegt habe. Funktioniert tadellos mit einem RSAT und HoTT Empfänger mit SUMO Ausgang. Die Empfänger speise ich jeweils aus einem 4 Zellen NiMh Akku. Da keine Servos dran hängen, reicht das für einige Stunden Dauerbetrieb.
Anhänge:
Folgende Benutzer bedankten sich: Jürgen

Bitte Anmelden oder Registrieren um der Konversation beizutreten.

RSAT als drahtloses Leher-Schüler System für MC19 28 Aug 2012 13:06 #12

  • putzvarruckt
  • putzvarruckts Avatar Autor
  • Besucher
  • Besucher
Hm,

Deine Schaltung invertiert aber das Summensignal vom RSAT.

Friedrich
