THEMA:

Hallo ich besitze die DC-16 II (Software 5.03) die in dem Beitrag bereits genannt wurde. Ich habe die Knüppelschalter mit 3-pos. Schalter und Taste (RC-Technik) nach Anleitung von RC- Technik eingebaut und wollte diese in der Software aktivieren.
Zusätzlich habe ich das Jeti DUPLEX 2.4EX MSW-Erweiterungsmodul für DC/DS-Sender eingebaut damit ich keine Schalter am Pult stillegen muss.
Ich habe mich Präzise an die Anleitungen von Hacker und RC-Technik gehalten.
rctechnik.de/images/Einbauanleitung_Jeti_MSW_Platine.pdf
www.hacker-motor.com/daten/anleitungen/M...punkt_einstellen.pdf

Leider bin ich nicht in der Lage den Geber einem der Knüppelschalter zuordnen.
Hat jemand eine Idee was ich übersehen haben könnte? Leider komme ich nicht weiter!

Ich bedanke mich schon jetzt für Eure Unterstützung

Joachim

Moin Joachim,

wenn du alles wie vorgeschlagen an der MSW -Platine anlötest, findest du auch alle Schalter in diesen PPM-Einstellungen.

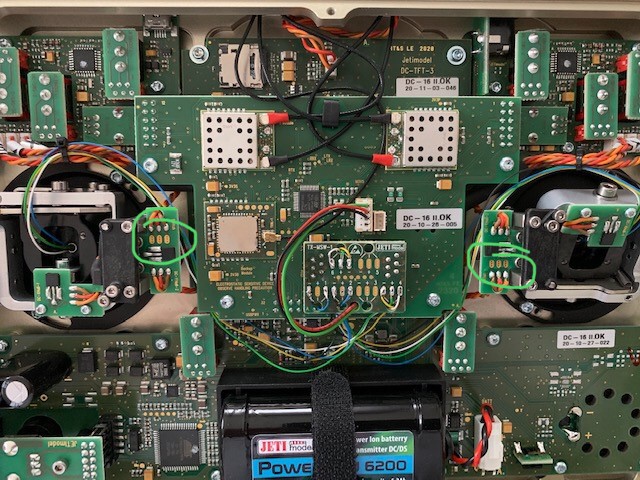

Ich würde entgegen der Anleitung nur die Taster an der MSW verlöten und die Schalter an den dafür vorgesehen Anschlüssen an den Knüppelaggregaten (siehe Markierungen in deinem kopierten Bild) . Dann kannst du sie als SK und SI direkt verwenden.

Einbau nach dieser Anleitung.

Mit freundlichen Grüßen,
Volker

Hallo Volker,
vielen Dank für die Information.

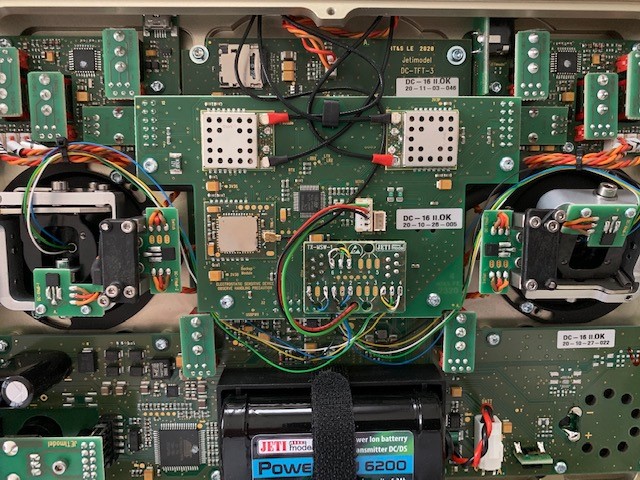

Wie in dem Bild gepostet habe ich die Kabel bereits alle auf der Platine verlötet.
Auf 1 und 2 die beiden Taster der Knüppel und auf 4 und 5 die beiden 3-Stufenschalter.

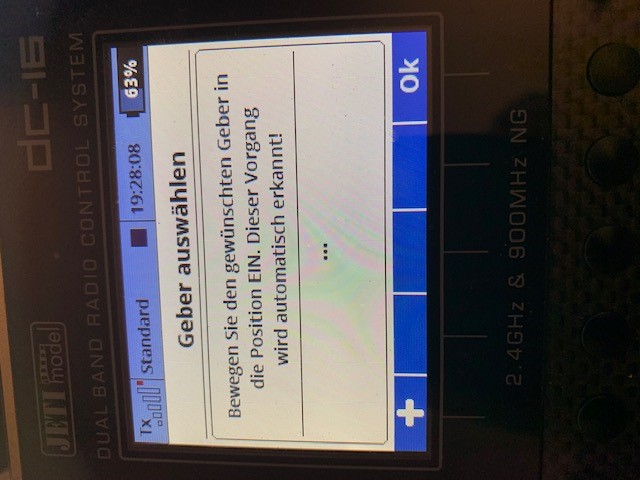

Ich möchte nun einen der Knüppelschalter (4) auf die Flugphase legen. (Siehe Bilder)

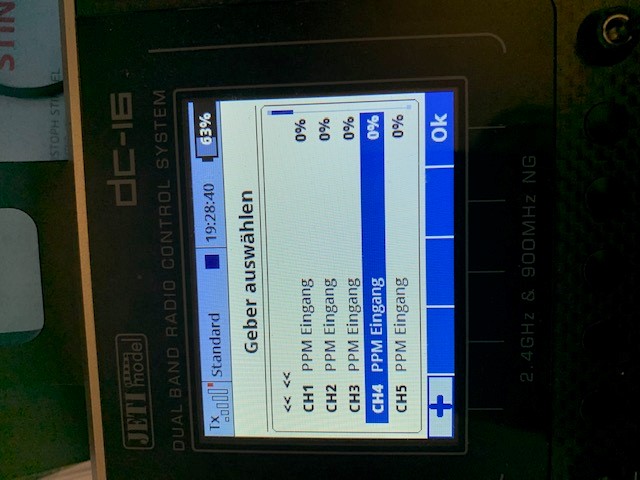

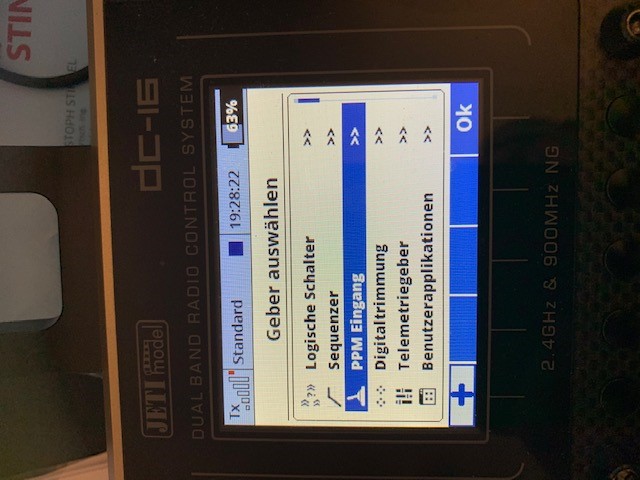

Wenn ich den PPM Ausgang CH4 wähle tut sich nichts. Ich denke das ich irgendetwas falsch mache!

Wenn es von Vorteil ist dann löte ich auch gerne die 3-Stufenschalter um!

Ich kann aber leider auch die Taster nicht als Schalter /Geber ansteuern!?
