THEMA:

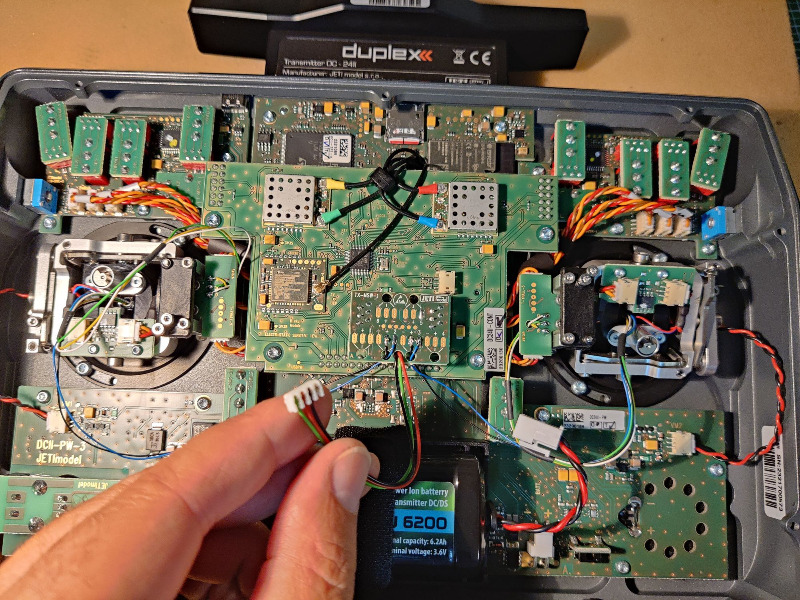

Ich baue gerade die RC-Technik Knüppelschalter in die neue DC24 II und habe folgendes Problem:
Für das Erweiterungsmodul TX-MSW gibt es keinen PPM-Steckplatz mehr.
Das Modul brauche ich, um die 2 zusätzlichen Taster an der Front anzuschließen.

Hallo Alex,
gemäß Handbuch: Der Steckplatz ist rechts oberhalb der MSW-Platine.
Stecker und Belegung ist anders.

Ingmar

Hallo Alex,
Hallo zusammen,
bei Hacker sind 2 MSW Module gelistet.
Eins halt für DC/DS 24-II
Hat mich letztens auch schon gewundert.

Nun kennen wir den Grund: Stecker ist geändert.

Viele Grüße
Uli

Ja, jetzt sehe ich es auch.
Na Prima.
Ich hatte vorab bei Hacker gefragt, ob das Modul für die neue passt, Antwort war JA.

Hey Alex,

ich hab nicht gefragt und bin davon ausgegangen das es passt, zefix...
Hab dann auch gleich noch ein neues Bestellt

Hat vielleicht jemand ein Bild von der Pin Belegung des neuen Moduls parat?
Der Stecker ist ein Mini-JST, den habe ich hier und kann mir einen passenden Stecker dran löten. Ich muss ihn nur richtig belegen.
Leider ist das nicht eindeutig. Am alten 4-Pol Stecker sind die Kontakte PPM Eingang, Plus und Minus belegt. An der neuen Buchse gibt es allerdings nur PPM Eingang, Minus und PPM Ausgang.
