Hallo,
Ich habe mit ebenfalls die Drucktaster besorgt. Allerdings kommen die in eine DS 12 und da natürlich an das Erweiterungsgsmodul. Nur an welche Anschlüsse muss ich die anlöten? Ich habe auf dem Erweiterungsmodul 3 Lötmöglichkeiten.Die Taster haben aber nur 2 Kabel. Ich tippe mal auf mitte und aussen. Ob aussen rechts oder links wird wohl egal sein. Ist das so richtig?

Lg
Gerd

Hallo Gerd,
soweit ich mich erinnere ist der rechte Anschluss Maße, daran kannst Du dementsprechend 2 Drucktaster anschließen, an die links daneben liegenden Lötpinkte jeweils 1 Kabel der Taster. Die Anschlusspunkte sindi ja für einen Drei-Stufenschalter vorgesehen, was 2 Tastern entspricht.

Da Du nicht so viele Taster anschließt, würde ich einheitlich jeweils rechts und mitte belegen.

Die Taster müssen als 3-Dtufen-Schalter definiert werden.

Herzliche Grüße
Michael

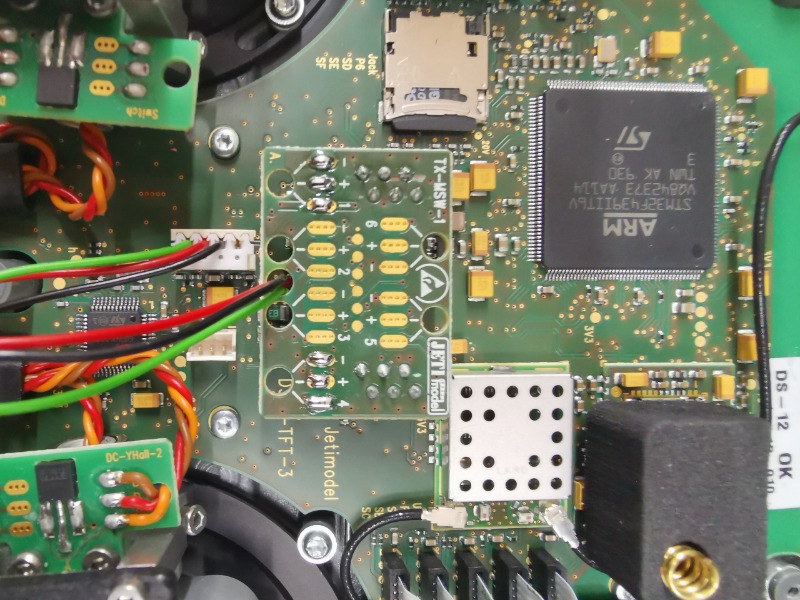

Danke Michael, hier ein Bild. Also du meinst auf + und -?

Sorry, du meinst natürlich + (Mitte) und rechts. Da wo 1, 2 ect steht. So versuche ich es mal.

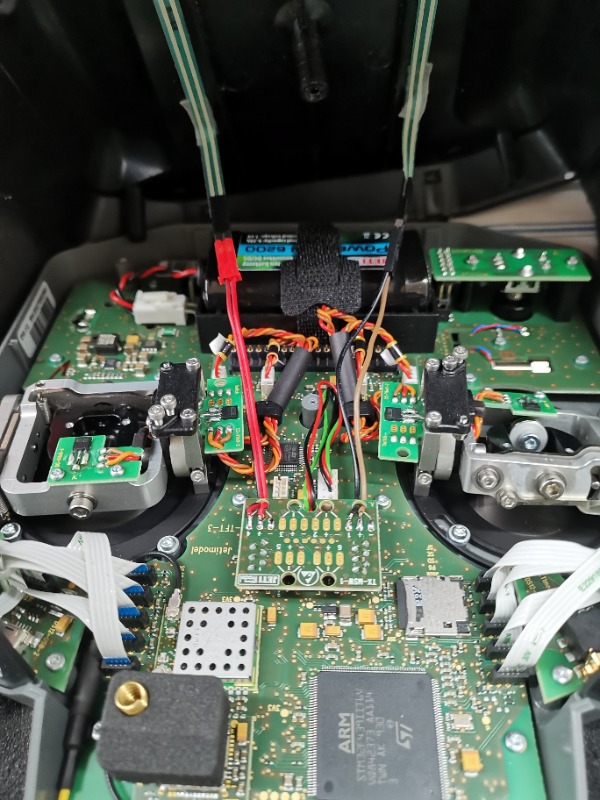

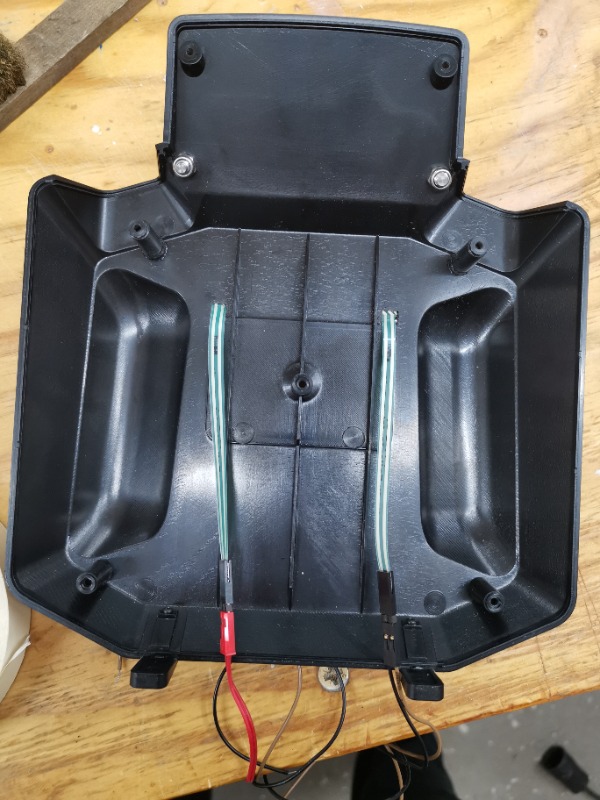

Da das noch niemand mit der DS 12 dokumentiert hat, hier mal Bilder, wie es aussehen kann. Die Kabel sind bei mir steckbar, damit der Deckel vollständig abnehmbar ist. Werden noch im Deckel etwas fixiert.

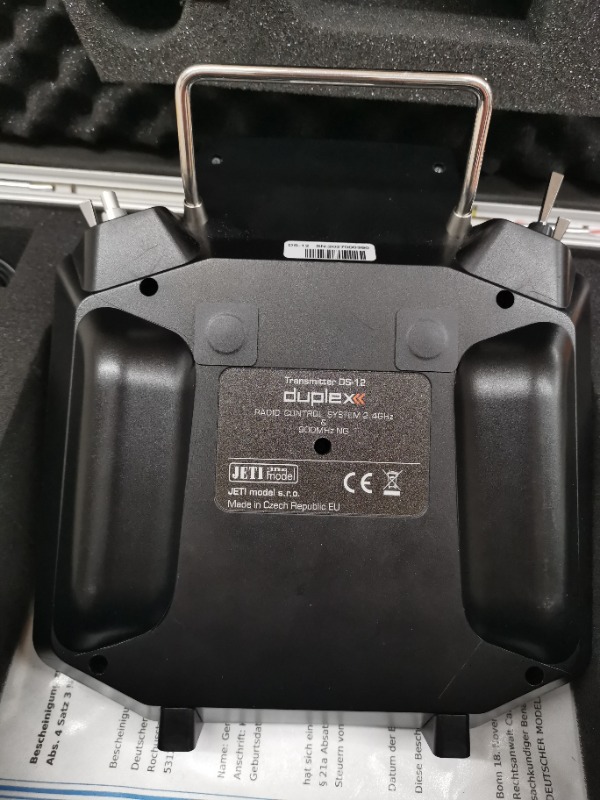

So siehts aus, wenn der Sender geschlossen wird. Jetzt muss ich die Dinger nur noch zum Laufen bringen.
