Guten Tag Liebe Jeti-Gemeinde,

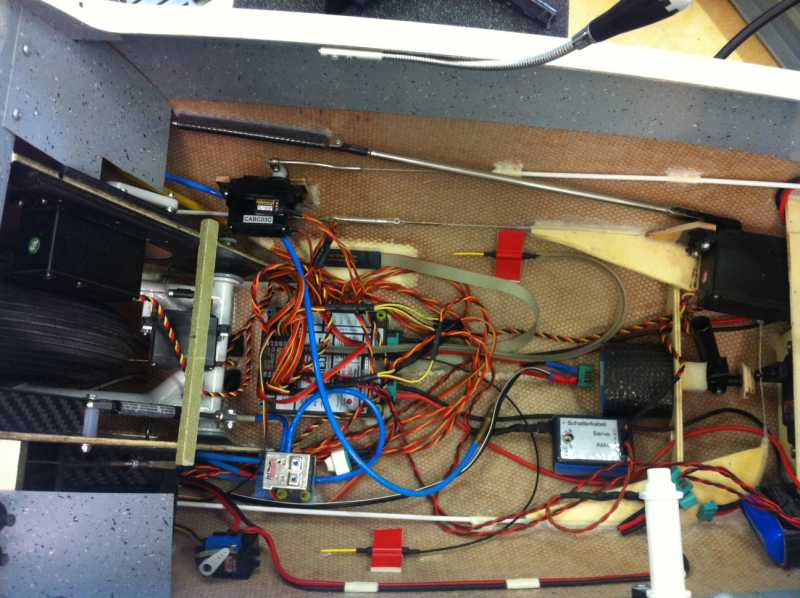

wegen der Platzierung der beiden Antennen im Rumpf der PIK20E möchte ich um ein paar Erfahrungen eurerseits bitten.
Der Rumpf der PIK ist in GFK Wabenbauweise gebaut. Er beinhaltet Stellenweise Teile aus Kohlenfaser, z.B.. beim Fahrwerkstreäger, usw.
Jetzt denkt ihr, dass die Anordnung der Antennen so im allgemeinen in Ordnung ist?
Ich habe jetzt schon einige Modelle gesehen, welche die Antennen so wie bei mir platziert sind.
Eigentlich möchte ich die Antennen nicht ausserhalb der Rumpfschale platzeren.
Wäre froh um paar Meinungen...
Ich bedanke mich schon einmal im Voraus und viele Flieger Grüsse, Joe
wegen der Platzierung der beiden Antennen im Rumpf der PIK20E möchte ich um ein paar Erfahrungen eurerseits bitten.
Der Rumpf der PIK ist in GFK Wabenbauweise gebaut. Er beinhaltet Stellenweise Teile aus Kohlenfaser, z.B.. beim Fahrwerkstreäger, usw.
Jetzt denkt ihr, dass die Anordnung der Antennen so im allgemeinen in Ordnung ist?
Ich habe jetzt schon einige Modelle gesehen, welche die Antennen so wie bei mir platziert sind.
Eigentlich möchte ich die Antennen nicht ausserhalb der Rumpfschale platzeren.
Wäre froh um paar Meinungen...
Ich bedanke mich schon einmal im Voraus und viele Flieger Grüsse, Joe
von Pik20e
Bitte Anmelden oder Registrieren um der Konversation beizutreten.
- qwertz
-
Offline
- Junior Mitglied
-
- Beiträge: 28
- Dank erhalten: 10
Die Antennen sind suboptimal platziert. (Parallel) Richtig wäre in einem Winkel von 90° zueinander.
Ausserdem würde ich versuchen sie soweit möglich von stromführenden Kabeln ,Metallteilen und leitenden Verbindungen zu verlegen.
Eine Verlegung im Rumpf ist o.k. Hatte mit meinen Waabenrümpfen nie Probleme. (ASW24, 4,5 m)
Gruss Bodo
Ausserdem würde ich versuchen sie soweit möglich von stromführenden Kabeln ,Metallteilen und leitenden Verbindungen zu verlegen.
Eine Verlegung im Rumpf ist o.k. Hatte mit meinen Waabenrümpfen nie Probleme. (ASW24, 4,5 m)
Gruss Bodo
Last Edit:02 Nov. 2013 17:26
von qwertz
Letzte Änderung: 02 Nov. 2013 17:26 von qwertz.
Folgende Benutzer bedankten sich: Pik20e
Bitte Anmelden oder Registrieren um der Konversation beizutreten.
- PeterH
-
Offline
- Elite Mitglied
-
- Beiträge: 185
- Dank erhalten: 28
Hallo,
neben der richtigen Antennenverlegung (wie Bodo bereits schrieb - 90° zueinander ) würde ich mir auch Gedanken um die Verkabelung machen.
So sollte es nicht bleiben!
Gruß
Peter
neben der richtigen Antennenverlegung (wie Bodo bereits schrieb - 90° zueinander ) würde ich mir auch Gedanken um die Verkabelung machen.
So sollte es nicht bleiben!
Gruß
Peter
von PeterH
Folgende Benutzer bedankten sich: Pik20e
Bitte Anmelden oder Registrieren um der Konversation beizutreten.
- Pik20e
-
Offline Autor
- Junior Mitglied
-
- Beiträge: 20
- Dank erhalten: 1
Danke Peter, Danke Bodo.
Ja, die Elektrokabel werde ich noch büscheln. Das auf jedenfall. Ok, die 90 Grad werde ich einhalten beim Umplatzieren der Antennen.
Ja, die Elektrokabel werde ich noch büscheln. Das auf jedenfall. Ok, die 90 Grad werde ich einhalten beim Umplatzieren der Antennen.
von Pik20e
Bitte Anmelden oder Registrieren um der Konversation beizutreten.
- Henning
-
Offline
- Elite Mitglied
-
- Beiträge: 316
- Dank erhalten: 144
Hallo Pik20e,
bei Deiner Antennenverlegung solltest Du darauf achten, dass in der Entfernung um Lambda/4 zur Antenne möglichst keine parallelen Leiter verlegt sind, da sie als Resonatoren die Antenne verstimmen können. Bei 2,4GHz ist die Wellenlänge ca. 12cm, Lambda/4 sind also ca. 3cm.
In der HF-Technik gibt es einige Antennentypen, die auf dem Prinzip beruht, dass passive Leiterstücke (mit abgestimmter Länge) im richtigen Abstand zum aktiven Antennenelement ("Strahler") zur Verstärkung arbeiten. Suche z.B. mal nach "YAGI"...
Sicher bekannt (und gleich auf 2,4GHz übertragen) auch dieser Artikel zum selben Thema aus der c't:
0-EURO WLAN-Antenne
In Deinem Fall würde ich das im Foto "ganz unten" geführte 2-adrige (Lade?)-Kabel soweit wie möglich in Richtung Rumpfmitte verlegen und dann die Antenne an seiner Stelle und um 90° verdreht hinsetzen.
Grüße,
Henning / DB5SH
bei Deiner Antennenverlegung solltest Du darauf achten, dass in der Entfernung um Lambda/4 zur Antenne möglichst keine parallelen Leiter verlegt sind, da sie als Resonatoren die Antenne verstimmen können. Bei 2,4GHz ist die Wellenlänge ca. 12cm, Lambda/4 sind also ca. 3cm.
In der HF-Technik gibt es einige Antennentypen, die auf dem Prinzip beruht, dass passive Leiterstücke (mit abgestimmter Länge) im richtigen Abstand zum aktiven Antennenelement ("Strahler") zur Verstärkung arbeiten. Suche z.B. mal nach "YAGI"...
Sicher bekannt (und gleich auf 2,4GHz übertragen) auch dieser Artikel zum selben Thema aus der c't:
0-EURO WLAN-Antenne
In Deinem Fall würde ich das im Foto "ganz unten" geführte 2-adrige (Lade?)-Kabel soweit wie möglich in Richtung Rumpfmitte verlegen und dann die Antenne an seiner Stelle und um 90° verdreht hinsetzen.
Grüße,
Henning / DB5SH
Last Edit:03 Nov. 2013 09:29
von Henning
Letzte Änderung: 03 Nov. 2013 09:29 von Henning.
Folgende Benutzer bedankten sich: wstech
Bitte Anmelden oder Registrieren um der Konversation beizutreten.
- wstech
-
Offline
- Platinum Mitglied
-
- Beiträge: 913
- Dank erhalten: 517
Hallo,
am besten mit den Antennen heraus aus dem ganzen Kabelgewirr nach oben zum Kabinenrand, sofern dort keine Kohlerowings liegen!! Auch keine in der Kabine selbst.
Gruß
Wolfgang
am besten mit den Antennen heraus aus dem ganzen Kabelgewirr nach oben zum Kabinenrand, sofern dort keine Kohlerowings liegen!! Auch keine in der Kabine selbst.
Gruß
Wolfgang
Mit freundlichen Grüßen
Wolfgang
Wolfgang
