CB 220 + Assist + REX für 24 Kanäle

Hallo zusammen,

für mein neues Modell benötige ic ~22 Kanäle, Assist Unterstützung und es soll Leicht sein.
Das einfachste wäre die CBOX 400, im vergleich zu der 220 ist diese aber ~200g schwerer.
Aus diesem Grund würde ich gerne die CB220 verwenden.

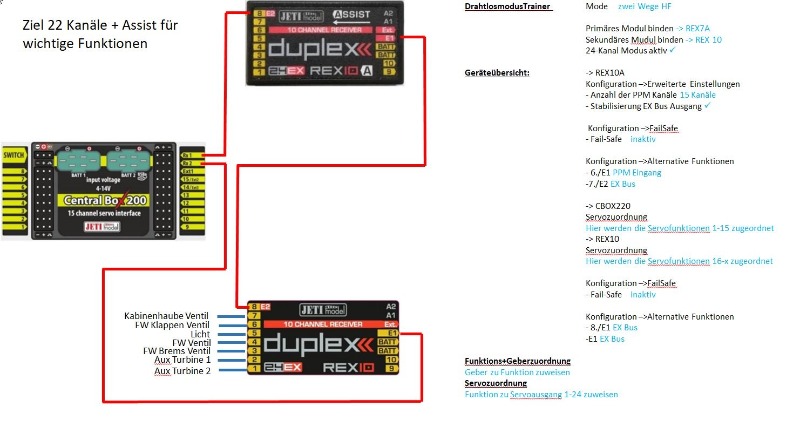

Ein paar Beiträge zu Ähnlichen Fragestellungen habe ich gefunden und meine Anwendung "zusammengebaut".
Hier möchte ich die Zusammenstellung veröffentlichen um zum einen zu vermeiden dass sich ein Fehler eingeschlichen hat (also gerne melden wenn jemand etwas auffällt :blink:) und zum andern um das nachbauen zu erleichtern.



Vielen Dank & Viele Grüße

Hallo Matthias,

in der Anleitung der CB220 steht folgendes, daß mir im Zusammenhang mit dem Setup, wie du es vor hast, zu denken gibt...

"ACHTUNG: Die Steckplätze R1,R2, E1/R3 sind nicht gegen Überstrom abgesichert. Der Strom ist maximal 200mA."

Das heißt man muss die Empfänger aus einer anderen Stromquelle als der CB220 versorgen falls man an die RXe, Servos etc. anhängen möchte.

Und...
"Achtung: Die CentralBox sollte nicht über die Servosteckplätze Y1-15, den Sensorsteckplätzen E1/R3 oder den Empfängersteckplätzen R1-2 mit Strom versorgt werden."

Könnte man wahrscheinlich umgehen, indem man das "+" von den fremdgespeißten Empfängern zur CB220 kappt.

Bei der CB 400 steht explizit das keine Servos an einen Empfänger angeschlossen werden dürfen.

Bei der 220 steht das nicht... Ob es möglich ist bzw. ob man es, unter bestimmten Voraussetzungen, "darf" würde ich auf jeden Fall abklären.


Was mir noch aufgefallen ist..
Wenn der erste RX mit Assist ausfällt, und der 2te einspringt, funktioniert die Assist/Stabi-Funktion wahrscheinlich auch nicht mehr da ja nur der RX1 ein Assist ist bzw. über diese Funktionalität verfügt?

Da fehlt mir die Erfahrung mit einem CB Assist Setup.

PS beschäftige mich auch gerade mit den Möglichkeiten der CBoxen für ein neues Modell.

PPS Was die CB400 so schwer macht ist denke ich die geregelte Spannungsversorgung.

Gruß
Nicolas

Das geht schon, am besten den REX10 von einem normalen Servosteckplatz des CB220 mit Strom versorgen. Einziger Nachteil, du darfst beim REX10 keine Failsafe Einstellungen machen, somit sind diese Servos ohne Failsafe. Deshalb verwende ichfür die Servos am Empfänger eher unwichtige Funktionen.

Gruss, Walter

WalterL wrote: Das geht schon, am besten den REX10 von einem normalen Servosteckplatz des CB220 mit Strom versorgen. Einziger Nachteil, du darfst beim REX10 keine Failsafe Einstellungen machen, somit sind diese Servos ohne Failsafe. Deshalb verwende ichfür die Servos am Empfänger eher unwichtige Funktionen.

Gruss, Walter

Hallo Walter,

Matthias benötigt ja alle Anschlüsse der CB220, er müsste also den RX über ein Y-Kabel zusammen mit einem Servo an einem Ausgang betreiben, was beim Ausfall dieses Servos und abschalten des Kanals durch die CB220 auch den Kompletten RX2 lahmlegen würde.

Dies steht auch im Widerspruch zu dem, was Jeti in der Anleitung zur CB 220 schreibt bzgl. nur 1 Servo pro Ausgang. Von einem RX über Y-Kabel steht dort nichts.

Das dein Vorschlag funktioniert steht außer Frage. Ob man dies so umsetzen sollte bei einem Modell für 2000€+ muß glaube ich jeder für sich selbst entscheiden.

Kann auch sein, daß ich einfach zu kompliziert denke, nix für ungut.

Gruß
Nicolas

Bei der CB220 sind 4 Ausgänge so hoch abgesichert, dass die Sicherungen lediglich bei einem Kurzschluss auslösen, ausser es werden extrem starke Servos eingesetzt. Deshalb hätte ich da keine Bedenken.

Die Verbindung zwischen RX1 und RX2 lasse ich jeweils weg, wenn der Flieger im Notfall auch ohne Assist gelandet werden kann. Ansonsten würde ich den Plus Pol trennen, egal ob jetzt der RX2 von einem Servo oder vom eigentlichen Empfängerausgang gespiesen wird. Dies damit ein Kurzschluss in einem der Empfänger nicht auch noch den anderen aus dem Verkehr zieht.

Selbstverständlich sind in diesem Beispiel auch für meinen Geschmack etwas viele Servoausgänge belegt. Bei mir sind maximal zwei Ausgänge benützt. Man muss sich halt durchrechnen, wie viel Strom im schlechtesten Fall fliessen kann.

Gruss, Walter

Hallo an Alle,
evtl. ist dieses Teil, gibt es ähnlich auch bei Hacker, für diesen Zweck nützlich...
shop.hepf.com/RC-Bereich/Telemetrie/HOTT...-Wandler::22226.html

Ingmar
