Anschlussmöglichkeiten Rsat an Box200

Hallo,

vielleicht kann mir wer auf die Sprünge helfen.

Was ist der Unterschied zw. PPM und EX Bus?

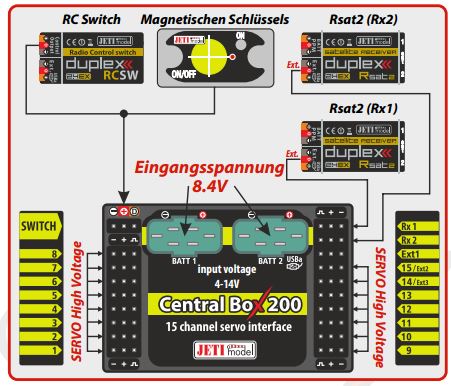

Wie in diesem Bild dargestellt werden die Sat's über die ext Schnittstelle an der Box angeschlossen. Was ist hier der Vorteil als wenn ich die Sat's über die PPM Schnittstelle an der Box anschließe? Vor allem weil bei dieser Einstellung ich die ext anschlüsse der sats nicht mehr für Telemetrie nutzbar ist.
Also hier hätte ich EXT 1, Kanal 14+15 also 3 Stk Telemetrieanschlüsse möglich

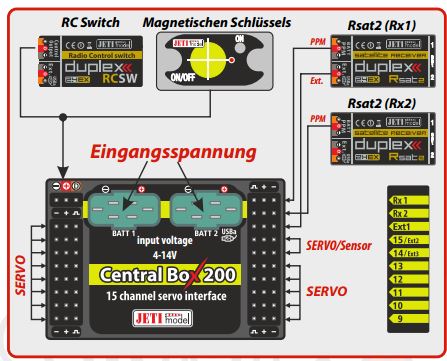

In dem Bild wird PPM dargestellt.



Hier wird aber auch ein sat zusätzlich am ext eingang angeschlossen. Also wäre hier auch nur 1 zusätzlicher Verfügbar

Hier wäre 14+15 + 1x sat ext also auch 3Stk Telemetrieanschlüsse möglich.


RC Switch:
Kann der freie ext kanal ebenfalls genutzt werden für Telemetrie?

DANKE

Hi Cuprar
habe die Tage erklärt bekommen das die CB im Gerätemanager der Jetisender nur über Bus und somit nur über EXT Anschlüsse sicht und programmierbar sind.
Warum in der PPM Variante allerdings auch beim RX1 der EXT Anschluss mit der CB verbunden ist hab ich auch nicht verstanden.

Hab grad ma nachgeblättert...

"Im normalen Betrieb wird der Steckplatz „Ext“ nicht als Ausgang
genutzt. Dieser Steckplatz ist für das Binden an den JETI DS/DC
Sender vorgesehen, außerdem für evtl. Updates und den Anschluß
der JETI Box. Die Stromversorgung kann beliebig über den “EXT.”
oder den Schaltsteckplatz erfolgen."

Auszug aus der BA

Ich denke, die Ext-Verbindung bei PPM ist für die Telemetrie der CB als Ausgabe an den Empfänger. Bei EX-Bus geht die Telemetrie mit über den Bus. Korrigiert mich, wenn ich falsch liege...

Gruß Kai

Hallo,

die RSats also die Satelittenempfänger haben die Aufgabe Ihre empfangenen Steuersignale an die CB200 zu leiten. Dies kann z.B. als alt eingessenes PPM-Signal geschehen. Das ist prima und klappt soweit.
Nun ist PPM aber eine Einbahnstraße (unidirektional). Das bedeutet es wird nur Information vom Empfänger zur Box transportiert.

Die CB200 ansich erhebt aber auch Telemetriedeten wie Stromverbrauch, Servoausfall (Sicherung) etc. Diese Info erreicht in o.g. Konfiguration niemals den Sender, weil die CB200 keinen Sender bzw. Empfänger eingebaut hat. Dies klappt nur, wenn ein Ext-anschluss eines RSat mit dem Ext-Eingang der CB200 verbunden ist. Über diesen Rsat wird dann die Telemetrie runter gefunkt.
Daher sollten die RSATs auf EX-Bus umgestellt und von der Verbindung her über deren Ext.-Anschlus mit dem jeweiligen RX-Eingang an der CB 200 verbunden werden,
Wird das richtig gemacht ist der dritte Anschluss auf den Ext-Eingang der CB-200 nicht notwendig. Der EX-Bus ist bidirektional, soll heißen er bekommt die Steuerinfos vom RSat und als kleines dankeschön schickt er dem RSat seine Telemetriedaten, die der RSat brav zur Bodenstation (dein Sender) funkt. Der Vorteil liegt auf der Hand. Beide RSats funken die Telemetrie nach unten (wenn der 2-HF-Mode verwendet wird) und man hat den Ext1-Eingang für einen Sensor zur Verfügung und kann Kanal 14/15 regulär als Servokanal nutzen.

Damit sollte der Sachverhalt halbwegs geklärt sein.
Bitte nicht vergessen den RSat auf 16 Kanalausgabe umzustellen (Standard 8 Kanäle), weil sonst nur Servo 1-8 tun, der Rest schweigt (it's a "Classic" würde ein bekannter Monarch sagen der offenbar mal eine Lederkugel geschickt bewegen konnte - mehr aber nicht ).

Und nein - der Steckplatz des RC-Switches / Magnetschalters ist auschließlich für diesen Zweck gedacht. Denk nicht mal dran da ein Servo anzuschließen.

Gruß
Onki

Hallo Onki,

korrekt ; nur einen Nachtrag:

Gehe ich über EX Bus, brauche ich nicht die RSats auf 16 Kanalausgabe stellen; nur wenn ich die RSats im PPM Betrieb betreiben möchte. Bei EX-Bus kommen automatisch alle 16 Kanäle.

Gruss
PW
