IG-Modellbau antwortete auf Voltage sensor with optocoupler

Posted 23 März 2017 15:45 #7
Noch ein Nachtrag zu der Zeichnung, die ich verlinkt habe:
Der obere Anschluss vom Muli, blau, ist GND!
Der mittlere, schwarz, ist Signal.
Und der untere, rot, ist Vbat, also Versorgung.

Bitte nicht falsch anschließen!!!!

Ingmar
von IG-Modellbau

Bitte Anmelden oder Registrieren um der Konversation beizutreten.

  • MichaFranz
  • MichaFranz's Avatar Offline
  • Platinum Mitglied
  • Platinum Mitglied
  • Beiträge: 1554
  • Dank erhalten: 496

MichaFranz antwortete auf Voltage sensor with optocoupler

Posted 23 März 2017 22:49 #8
Hallo Markus,

Ich hatte damals nach Jochen Fischer Vorlage 3 Mulis für meine 12s Hubis umgerüstet.Sie arbeiten einwandfrei.Die Conrad bestellnr.sind im verlinkten Beitrag.
www.jetiforum.de/index.php/plauderecke-u...nmesse-2017?start=72
Wenn ich Jetis Neuheiten richtig im Kopf habe kommt nun ein 12S mit EX Bus,was sicher ein Vorteil ist.Ich würde mich mit Herr Neesen kurzschließen.

This browser does not support PDFs. Please download the PDF to view it: Download PDF



This browser does not support PDFs. Please download the PDF to view it: Download PDF

Last Edit:23 März 2017 23:48 von MichaFranz

Anhänge:

Letzte Änderung: 23 März 2017 23:48 von MichaFranz.

Bitte Anmelden oder Registrieren um der Konversation beizutreten.

  • Merlin2016
  • Merlin2016's Avatar Offline Autor
  • Junior Mitglied
  • Junior Mitglied
  • Beiträge: 37
  • Dank erhalten: 1

Merlin2016 antwortete auf Voltage sensor with optocoupler

Posted 24 März 2017 07:54 #9

IG-Modellbau wrote: Hallo Markus,
nicht ganz, die linke Seite gehört an 0V.
Der 10K Widerstand möchte dann max. 8,4V auf des Signalausgang geben und die Zehnerdiode begrenzt das dann auf ca. 3,3V
So wie Du es eingezeichnet hast, zieht die Diode 3,3V von der Versorgungsspannung ab, das passt aber eben nur für eine Spannung, nämlich 6,6V.

Ingmar


Geh leck, hab wirklich nach langem nachdenken geglaubt so müsste es richtig sein aber die Chance war 50:50 ;)

Ob ich nun einen MUli6s nehme oder einen MUI30 sollte vom Prinzip her egal sein.

Vielen Dank nochmal für die Unterstützung

@Hallo Franz

Mir geht es eigentlich gar nicht um die Zellenüberwachung sondern nur um den Optokoppler zur Trennung von Akku und Empfangsanlage. Und auch die neuen MUlis haben auch keinen integriert.
Trotzdem danke.

LG, Markus
von Merlin2016

Bitte Anmelden oder Registrieren um der Konversation beizutreten.

  • Fabian Sander
  • Fabian Sander's Avatar Offline
  • Neues Mitglied
  • Neues Mitglied
  • Beiträge: 6
  • Dank erhalten: 2

Fabian Sander antwortete auf Voltage sensor with optocoupler

Posted 26 März 2017 00:56 #10

IG-Modellbau wrote: Hallo Markus,
nicht ganz, die linke Seite gehört an 0V.
Der 10K Widerstand möchte dann max. 8,4V auf des Signalausgang geben und die Zehnerdiode begrenzt das dann auf ca. 3,3V
So wie Du es eingezeichnet hast, zieht die Diode 3,3V von der Versorgungsspannung ab, das passt aber eben nur für eine Spannung, nämlich 6,6V.

Ingmar


Hallo Ingmar,

ich würde gerne ebenfalls einen Zündungsakku mit einem Mu3 und dem Optokopler überwachen.

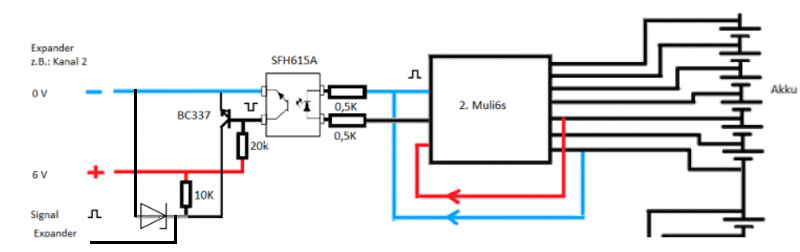

Ich bin mir aber nicht sicher wie du die Änderung meinst. Ist es so jetzt richtig?

Grüße
Fabian
Last Edit:26 März 2017 00:58 von Fabian Sander

Anhänge:

Letzte Änderung: 26 März 2017 00:58 von Fabian Sander.

Bitte Anmelden oder Registrieren um der Konversation beizutreten.

  • IG-Modellbau
  • IG-Modellbau's Avatar Abwesend
  • Moderator
  • Moderator
  • Beiträge: 3417
  • Dank erhalten: 2453

IG-Modellbau antwortete auf Voltage sensor with optocoupler

Posted 26 März 2017 06:58 #11
Hallo Fabian,
ja, so sollte das funktionieren.

Ingmar
von IG-Modellbau
