Jeti Master Spin Pro 75 Optokoppler Frage .. wie herum einschalten ?
- FuniCapi
-
Offline
- Platinum Mitglied
-
- Beiträge: 1795
- Dank erhalten: 882
FuniCapi antwortete auf Jeti Master Spin Pro 75 Optokoppler Frage .. wie herum einschalten ?
Posted 01 Okt. 2023 13:00 #7
Dann hast du den Telemetriestecker falsch eingesteckt oder den Telemetrieeingang am Empfänger falsch eingestellt.
Gruss Lukas
Gruss Lukas
von FuniCapi
Bitte Anmelden oder Registrieren um der Konversation beizutreten.
- Albfahrer
-
Offline Autor
- Junior Mitglied
-
- Beiträge: 21
- Dank erhalten: 1
Albfahrer antwortete auf Jeti Master Spin Pro 75 Optokoppler Frage .. wie herum einschalten ?
Posted 01 Okt. 2023 14:08 #8
Danke, nun ich würde sagen ich hab da gar nichts eingestellt. Also muß ich mich mit dem Empfänger auch noch auseinandersetzen. Muss ich dem Empfänger quasi sagen das da jetzt ein Regler dran kommt... das ist langsam zuviel für meine alten grauen Zellen....grüssle rüdiger
von Albfahrer
Bitte Anmelden oder Registrieren um der Konversation beizutreten.
- kaimunich
-
Offline
- Premium Mitglied
-
- Beiträge: 124
- Dank erhalten: 62
kaimunich antwortete auf Jeti Master Spin Pro 75 Optokoppler Frage .. wie herum einschalten ?
Posted 01 Okt. 2023 20:46 #9
Hallo Rüdiger,
wenn Du den Regler "SPIN 75 Pro OPTO" also der mit dem rötlichen Aufkleber (Art. Nr. 51007007) verwendest, dann kann das rote Kabel nur an der Jeti Box zum Auslesen (und Programieren) verwendet werden.
Das Kabel mit dem roten Stecker kann also nicht direkt am Empfänger (z.B: REX) am Ext Anschluß zum auslesen der Telemetrie (und anzeigen auf em Sender) betreiben werden
Siehe Seite 33 der Anleitung:
...Drehzahlsteller SPIN OPTO sind mit zwei Anschlußkabel System JR ausgerüstet. Der schwarze Stecker am längeren dreipoligen Kabel wird am Empfänger eingesteckt. Der rote Stecker am kürzeren dreipoligen Kabel ist für die Kommunikation mit der Jeti Box;...
und bei Hacker auf der Website:
...- keine Duplex EX Telemetrie, d.h. Anzeige dieser Werte "nur" im JetiBox-Mode der JETI Duplex DC/DS-Sender und der JetiBox Profi...
Deswegen reagiert das System auch richtig, erst wenn der rote Stecker "frei" ist, wird der Regler aktiviert.
und weiter in der Anleitung:
...die Einstellung der Reglerparameter mit Hilfe der JetiBox kann nur dann durchgeführt werden, wenn der JR-Stecker mit schwarzem Gehäuse (Motordrossel) vom Empfänger abgezogen wird (oder wenn der Empfänger abgeschaltet ist). Falls der Regler nach Einschaltung der Versorgungsspannung am Eingang des JR-Steckers mit schwarzem Gehäuse einen Servoimpuls detektiert, geht er automatisch in den Abbildungsmodus von Telemetriedaten über. In diesem Modus reagiert der Regler nicht auf die Bedienung der JetiBox-Tasten."
wenn Du den Regler "SPIN 75 Pro OPTO" also der mit dem rötlichen Aufkleber (Art. Nr. 51007007) verwendest, dann kann das rote Kabel nur an der Jeti Box zum Auslesen (und Programieren) verwendet werden.
Das Kabel mit dem roten Stecker kann also nicht direkt am Empfänger (z.B: REX) am Ext Anschluß zum auslesen der Telemetrie (und anzeigen auf em Sender) betreiben werden
Siehe Seite 33 der Anleitung:
...Drehzahlsteller SPIN OPTO sind mit zwei Anschlußkabel System JR ausgerüstet. Der schwarze Stecker am längeren dreipoligen Kabel wird am Empfänger eingesteckt. Der rote Stecker am kürzeren dreipoligen Kabel ist für die Kommunikation mit der Jeti Box;...
und bei Hacker auf der Website:
...- keine Duplex EX Telemetrie, d.h. Anzeige dieser Werte "nur" im JetiBox-Mode der JETI Duplex DC/DS-Sender und der JetiBox Profi...
Deswegen reagiert das System auch richtig, erst wenn der rote Stecker "frei" ist, wird der Regler aktiviert.
und weiter in der Anleitung:
...die Einstellung der Reglerparameter mit Hilfe der JetiBox kann nur dann durchgeführt werden, wenn der JR-Stecker mit schwarzem Gehäuse (Motordrossel) vom Empfänger abgezogen wird (oder wenn der Empfänger abgeschaltet ist). Falls der Regler nach Einschaltung der Versorgungsspannung am Eingang des JR-Steckers mit schwarzem Gehäuse einen Servoimpuls detektiert, geht er automatisch in den Abbildungsmodus von Telemetriedaten über. In diesem Modus reagiert der Regler nicht auf die Bedienung der JetiBox-Tasten."
Jeti DC-24 II purple, REX, REX Assist, MUI, Unisense, H9 Fokker D7, H9 Valiant, Phoenix ASW-28, MPX Alpina Carbotec, SG Decathlon 122", Freewing Avanti V2
Last Edit:01 Okt. 2023 20:55
von kaimunich
Letzte Änderung: 01 Okt. 2023 20:55 von kaimunich.
Folgende Benutzer bedankten sich: Albfahrer
Bitte Anmelden oder Registrieren um der Konversation beizutreten.
- Albfahrer
-
Offline Autor
- Junior Mitglied
-
- Beiträge: 21
- Dank erhalten: 1
Albfahrer antwortete auf Jeti Master Spin Pro 75 Optokoppler Frage .. wie herum einschalten ?
Posted 01 Okt. 2023 21:03 #10
Na super,
was für ein Schlamassel, na dann ist das mal geklärt.... Vielen Dank Dir
was für ein Schlamassel, na dann ist das mal geklärt.... Vielen Dank Dir
von Albfahrer
Bitte Anmelden oder Registrieren um der Konversation beizutreten.
- iswere
-
Offline
- Junior Mitglied
-
- Beiträge: 39
- Dank erhalten: 12
iswere antwortete auf Jeti Master Spin Pro 75 Optokoppler Frage .. wie herum einschalten ?
Posted 02 Okt. 2023 12:23 #11
Hallo Rüdiger,
ich habe wohl keinen Spin Pro -Regler aber

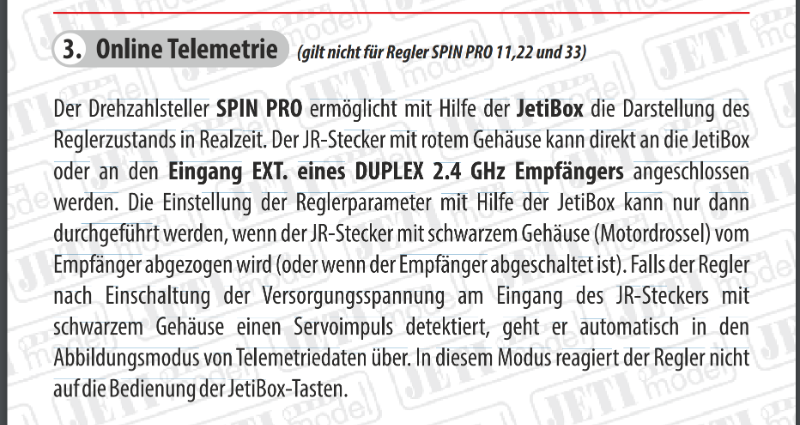

auf der Seite 33 unten steht doch dass der rote Stecker in die EXT-Buchse soll.
Dann sollte das doch funktionieren.
[/url]
Deshalb muss vorher die EXT-Buchse des Empfängers, (eigendlich steht die schon richtig)
im Sender in der Gräteübersicht / REXxx / Alternative Funktionen / EXT auf JetiBox-Telemetrie umgestellt werden.
Dann können die möglichen Telemetrie-Daten über Sensoren/Aufzeichnung eingelesen und weiter zugewiesen werden.
Mit welchen Empfänger möchtest Du denn das machen?
Gruß Werner
ich habe wohl keinen Spin Pro -Regler aber
auf der Seite 33 unten steht doch dass der rote Stecker in die EXT-Buchse soll.
Dann sollte das doch funktionieren.
[/url]
Deshalb muss vorher die EXT-Buchse des Empfängers, (eigendlich steht die schon richtig)
im Sender in der Gräteübersicht / REXxx / Alternative Funktionen / EXT auf JetiBox-Telemetrie umgestellt werden.
Dann können die möglichen Telemetrie-Daten über Sensoren/Aufzeichnung eingelesen und weiter zugewiesen werden.
Mit welchen Empfänger möchtest Du denn das machen?
Gruß Werner
von iswere
Bitte Anmelden oder Registrieren um der Konversation beizutreten.
- FuniCapi
-
Offline
- Platinum Mitglied
-
- Beiträge: 1795
- Dank erhalten: 882
FuniCapi antwortete auf Jeti Master Spin Pro 75 Optokoppler Frage .. wie herum einschalten ?
Posted 02 Okt. 2023 13:49 #12
Der Regler hat schon Telemetrie, aber halt nicht so komfortabel wie die neueren Regler:
D.h. man muss die Jetibox auf dem Display des Jeti-Senders anzeigen und dann auf den Regler wechseln. Alarme gehen nur per Morsecode. Sprachausgabe von Telemetriewerten geht nicht.
Gruss Lukas
D.h. man muss die Jetibox auf dem Display des Jeti-Senders anzeigen und dann auf den Regler wechseln. Alarme gehen nur per Morsecode. Sprachausgabe von Telemetriewerten geht nicht.
Gruss Lukas
Last Edit:02 Okt. 2023 14:02
von FuniCapi
Letzte Änderung: 02 Okt. 2023 14:02 von FuniCapi.
Bitte Anmelden oder Registrieren um der Konversation beizutreten.
