MEZON BEC an Empfängern kleiner R9 bzw V-Stabi... wurde erstellt von uwe neesen

Posted 10 Jan. 2013 10:07 #1

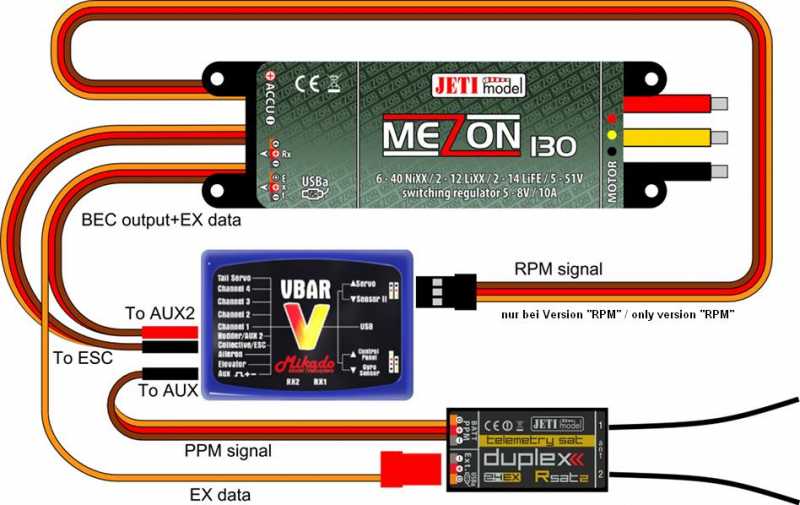

...dazu hier ein offizielles Schaltbild, welches ich von JETi bekommen habe. Die zweite BEC-Versorgung am Telemetriestecker wird aufgesplittet und in einen "Servosteckplatz" eingesteckt. So umgeht man alle befürchteten Probleme des Telemetrieanschlusses mit den dünnen Leiterbahnen (bei RX kleiner als R9). Hier wird ein V-Stabi gezeigt, es gilt natürlich sinngemäß auch für Servos direkt am Empfänger:


viele Grüße, Uwe
BITTE keine PN, Anfragen immer per Mail an info@hacker-motor.com So lassen sich Links und Anhänge, Tipps und Tricks besser und einfacher weitergeben.
Hacker Factory-team
von uwe neesen

Anhänge:

Bitte Anmelden oder Registrieren um der Konversation beizutreten.

  • uwe neesen
  • uwe neesen's Avatar Offline Autor
  • Moderator
  • Moderator
  • Beiträge: 1953
  • Dank erhalten: 2309

uwe neesen antwortete auf MEZON BEC an Empfängern kleiner R9 bzw V-Stabi...

Posted 10 Jan. 2013 10:27 #2
viele Grüße, Uwe
BITTE keine PN, Anfragen immer per Mail an info@hacker-motor.com So lassen sich Links und Anhänge, Tipps und Tricks besser und einfacher weitergeben.
Hacker Factory-team
von uwe neesen

Anhänge:

Folgende Benutzer bedankten sich: bgie, modellbauolle, bkramer

Bitte Anmelden oder Registrieren um der Konversation beizutreten.

  • bkramer
  • bkramer's Avatar Offline
  • Junior Mitglied
  • Junior Mitglied
  • Beiträge: 26
  • Dank erhalten: 2

bkramer antwortete auf MEZON BEC an Empfängern kleiner R9 bzw V-Stabi...

Posted 10 Jan. 2013 11:42 #3
DANKE!

f. d. Info!

LG

Bernhard

.
von bkramer

Bitte Anmelden oder Registrieren um der Konversation beizutreten.

  • Lupo
  • Lupo's Avatar Offline
  • Platinum Mitglied
  • Platinum Mitglied
  • Beiträge: 412
  • Dank erhalten: 109

Lupo antwortete auf MEZON BEC an Empfängern kleiner R9 bzw V-Stabi...

Posted 10 Jan. 2013 12:36 #4
Hallo Uwe.

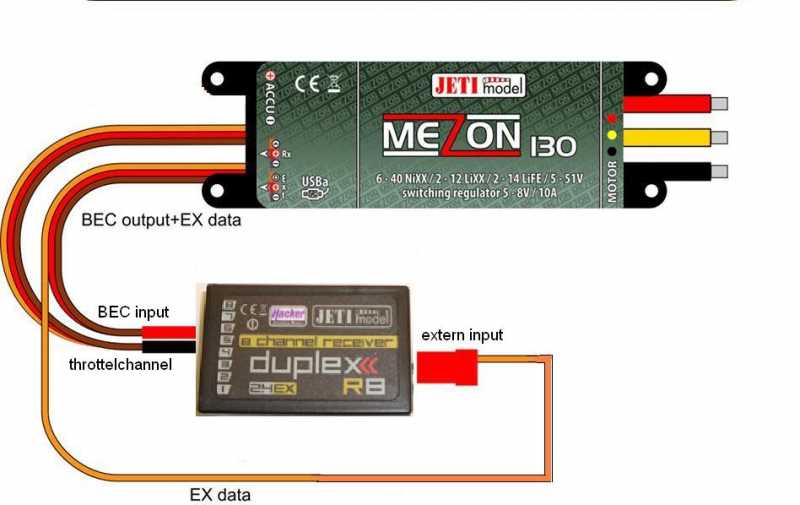

Auf dem1.Bild ist der Regler mit 3 anschlußkabeln zum empfãnger und beim 2.Bild mit 2anschlußkabeln,
Ist der 1. Ein anderer oder kann man das rpm Kabel zusätzlich anschließen?

Gruß Ludger
Last Edit:10 Jan. 2013 12:38 von Lupo
Letzte Änderung: 10 Jan. 2013 12:38 von Lupo.

Bitte Anmelden oder Registrieren um der Konversation beizutreten.

  • Koppe
  • Koppe's Avatar Offline
  • Neues Mitglied
  • Neues Mitglied
  • Beiträge: 9
  • Dank erhalten: 2

Koppe antwortete auf MEZON BEC an Empfängern kleiner R9 bzw V-Stabi...

Posted 10 Jan. 2013 12:49 #5

Lupo wrote: Hallo Uwe.
Auf dem1.Bild ist der Regler mit 3 anschlußkabeln zum empfãnger und beim 2.Bild mit 2anschlußkabeln,
Ist der 1. Ein anderer oder kann man das rpm Kabel zusätzlich anschließen?

Gruß Ludger


Hallo

Der erste ist ein Jeti Mezon mit RPM Ausgang und der zweite ohne. Da gibt es unterschiedliche Versionen. Anschließen kann man das RPM Kabel an den "normalen" Mezon nicht.

MfG Chris
von Koppe

Bitte Anmelden oder Registrieren um der Konversation beizutreten.

  • uwe neesen
  • uwe neesen's Avatar Offline Autor
  • Moderator
  • Moderator
  • Beiträge: 1953
  • Dank erhalten: 2309

uwe neesen antwortete auf MEZON BEC an Empfängern kleiner R9 bzw V-Stabi...

Posted 10 Jan. 2013 12:51 #6
Hallo Ludger

Das ist ja auch im Bild entsprechend beschriftet, dieses spezielle Kabel wird es nur bei der Version MEZON RPM geben. Diese kommt demnächst (lt. Jeti Info).
viele Grüße, Uwe
BITTE keine PN, Anfragen immer per Mail an info@hacker-motor.com So lassen sich Links und Anhänge, Tipps und Tricks besser und einfacher weitergeben.
Hacker Factory-team
von uwe neesen

Bitte Anmelden oder Registrieren um der Konversation beizutreten.
