Freie Display Gestaltung für alle Jeti-Sender mit Farbdisplay geeignet. wurde erstellt von Thorn

Posted 19 März 2019 10:10 #1
Anleitung LUA-App „Display“ für DC/DS 24 und DS 12


youtu.be/4r9VI6PRkKs
Mit der LUA-App Display kann man von allen gängigen Sensoren Telemetriewerte auf einer oder zwei Displayseiten darstellen. Außerdem können Werte gleichzeitig aus insgesammt 2 Sensoren dargestellt werden.
Eine Auflistung der möglichen Werte siehe „Größentabelle der Telemetriewerte“.

Download

Die App Display besteht aus der Datei „Display.lc“ und zwei Ordnern mit den Namen „Sensoren“ und „Lang“. Diese kommen alle in den Ordner App des Senders.
Ist im Ordner „App“bereits ein Ordner „Lang“ vorhanden, diesen mit dem neuen überschreiben.

Erstellen einer Full Screen Displayseite
Für die Einstellungen stehen 4 Seiten zur Verfügung (siehe Display unten).
Seite 1 = Grundeinstellungen
Seite 2 = hier werden die gewünschten Sensorwerte ausgewählt
Seite 3 = Zuordnungsnummern für den Hauptsensor
Seiet 4 = Zuordnungsnummern für den Nebensensor
(Seite 4 erscheint erst nach anwählen der Seite 3).

Achtung!
Daten für Hauptsensor und Nebensensor oben auf Seite 1 erst nach Eingabe aller anderen Werte am Schluß eingeben.
Wird beim Wert „Akkukapazität oder Tankmenge“ nichts eingegeben, erscheint kein Batteriesymbol oder Tanksymbol.

Motorüberwachung

Hier wird der Motorausschalter eingegeben. Die App überwacht die Stellung des Gasgebers in Abhängigkeit zum Motorausschalter. Steht der Motorausschalter auf aus und der Gasgeber nicht in Grundstellung, blinkt die Umrandung der Telemetriefenster rot. Zusätzlich kann eine Sounddatei als Alarm eingegeben werden. Dadurch wird auf das Zurückstellen des Gasgebers hingewiesen. Der Motor würde sonst beim Bedienen des Motorausschalters ruckartig loslaufen.

Start Flugzeit /Motor

Hier wird der Motorgeber eingegeben. Er startet die Flugzeit Uhr und die Motorlaufzeit Uhr.. Der Wert für Schaltpunkt Zeit/Motor soll möglichst niedrig eingegeben werden (wegen der Motorüberwachung).

Reset A1/A2 & Q Wert

Beim Setzen des Telemetriewertes RX werden auch die aktuellen Werte für die Antennen A1/2 und der QWert dargestellt. Zusätzlich werden auch die niedrigsten Werte abgespeichert. Mit dem Resetschalter kann man die gespeicherten Werte wieder löschen.

Modellbild

Speichern
Bilder mit Paint auf 124:56 verkleinern. Häckchen beim Seitenverhältnis rausnehmen. Dann im Sender unter „Img“ abspeichern.
Laden
Mit der Auswahlliste können die Bilder für die App wieder aufgerufen werden.

App Speichern/Laden
Name(speichern)
Hier kann man z.B. unter dem Sensornamen die eingegebenen Werte mit TasteS speichern.
Name(laden)
Bei einem anderen Modell können dann aus einer Auswahlliste diese Werte der Seiten 2 – 4 mit der Taste L wieder aufgerufen werden. Es muß nur noch die Seite 1 neu erstellt werden

Seite 2

Hier können die möglichen Sensorwerte aktiviert werden.

Die ausgewählten Werte bei “Links1 und Rechts1“ erscheinen auf der ersten Displayseite, “Links2 und Rechts2“ auf der zweiten.

Mit “Mitte 1 und 2“ können die Werte für Tank oder Batterie graphisch als Symbol aktiviert werden.

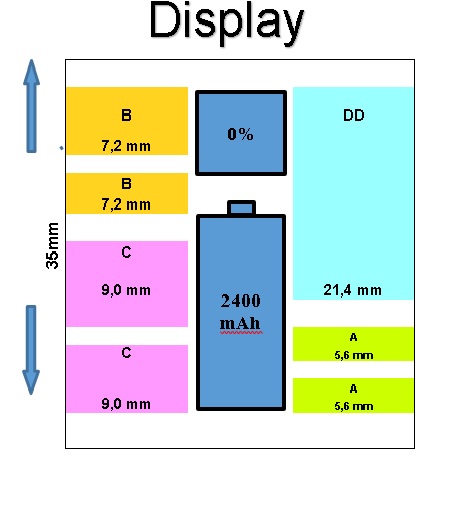

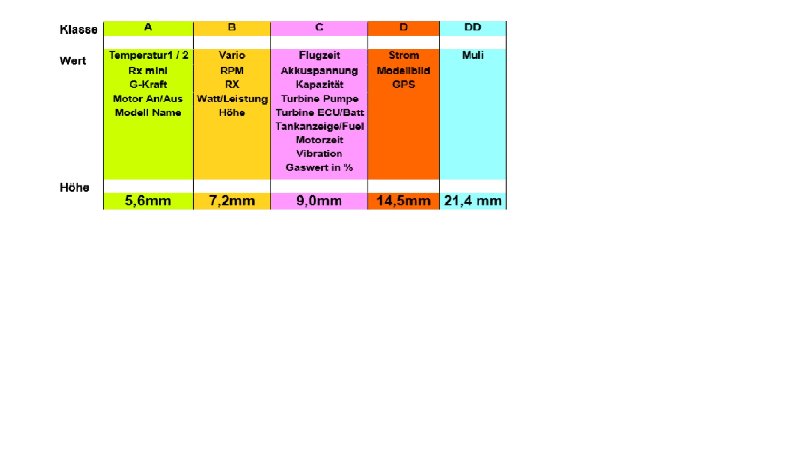

Zur Erleichterung der Displaygestaltung hier eine „Größentabelle der Telemetriewertfenster“.




Seiten 3 und 4
Hier müßen die Zuordnungsnummern der gewünschten Werte eingegeben werde. Seite 3 ist für den Hauptsensor und Seite 4 für den Nebensensor. Die Werte können aber danach trotzden nur auf einer Displayseite dargestellt werden.

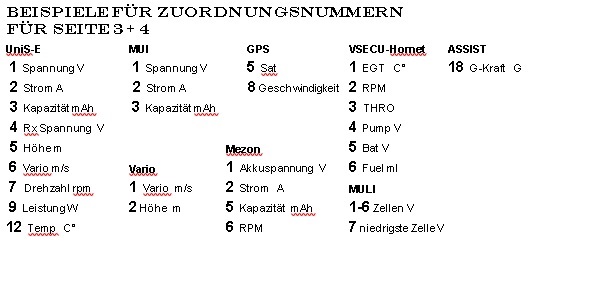

Die Zuordnungsnummern sind ersichtlich im Sender unter „Stoppuhr/Sensoren --- Sensoren/Aufzeichnung“ oder aus folgender Tabelle.



Am Schluß noch auf Seite 1 oben die gewünschten Sensoren unter Hauptsensor(1. Sensor) bzw. Nebensensor (2. Sensor) aktivieren.
Für den Spirit bei Spiritsensor ein Häckchen setzen. Dann unter Hauptsensor irgend einen angezeigten Wert auswählen.
Nun noch im Sendermenü unter “Sensoranzeige - LUA“ die Displayanzeige aktivieren.

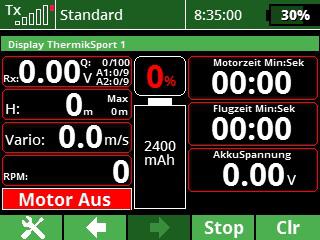

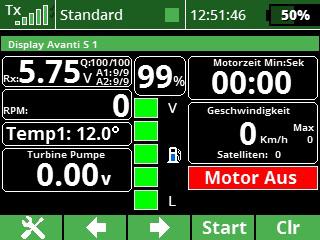

Hier noch zwei Display Beispiele für einen Segler und einen Jet. Beim ersten Bild steht der Motorgeber nicht ganz in Grundstellung. Es kommt der Alarm (rote blinkende Umrandung der Fenster und Soundalarm).







File Attachment:

Dateiname: Display2.5...3-19.zip
Dateigröße:15 KB



Viel Spass beim Ausprobieren! Ps. Übernehme keine Garantie oder Haftung für die App.
MfG Thorn


Hier ist immer die Aktuelle Vesion: www.magentacloud.de/share/6u6mk7kz62
!! Bitte alle meine Apps vom Sender Löschen!

Sorry, wegen meiner Rechtschreibung und Grammatik!!!

Lg Thorn
Last Edit:03 Okt. 2020 08:24 von Thorn
Letzte Änderung: 03 Okt. 2020 08:24 von Thorn.
Folgende Benutzer bedankten sich: Jürgen, PW, GeGie, BOE, AlexBonfire, J.Grözinger, siXtreme-Helishow, Markus, Jetlage, Puttputt maru und 21 andere Leute haben sich zudem bedankt.

Bitte Anmelden oder Registrieren um der Konversation beizutreten.

  • gerry01
  • gerry01's Avatar Offline
  • Premium Mitglied
  • Premium Mitglied
  • Beiträge: 158
  • Dank erhalten: 70
Die Gasstick Kontrolle ist echt klasse. Mit einem Soundfile versehen bietet diese Funktion die absolute Sicherheit ,gegen unbeabsichtigte Fehlstellung des Gas Knüppels bevor man den Motor Sicherheitsschalter aktiviert.
Vielen Dank Thorsten für diese gelungene APP. Mitlerweile habe ich alle Modelle damit eingestellt und bin überglücklich über diese kompakte und gut aussehende Telemetriedarstellung.100 Punkte für den Entwickler.
LG Gernot
Last Edit:26 Dez. 2019 22:19 von gerry01
Letzte Änderung: 26 Dez. 2019 22:19 von Thorn.
Folgende Benutzer bedankten sich: Thorn

Bitte Anmelden oder Registrieren um der Konversation beizutreten.

  • gerry01
  • gerry01's Avatar Offline
  • Premium Mitglied
  • Premium Mitglied
  • Beiträge: 158
  • Dank erhalten: 70

gerry01 antwortete auf Frei Display Gestaltung nun für (alle) Sensoren der DS/DC 24 (DS12)

Posted 19 März 2019 18:38 #3
von gerry01
Folgende Benutzer bedankten sich: Thorn

Bitte Anmelden oder Registrieren um der Konversation beizutreten.

  • Roady123
  • Roady123's Avatar Offline
  • Platinum Mitglied
  • Platinum Mitglied
  • Beiträge: 608
  • Dank erhalten: 160

Roady123 antwortete auf Frei Display Gestaltung nun für (alle) Sensoren der DS/DC 24 (DS12)

Posted 19 März 2019 19:15 #4
Übel sprach der Dübel und verschwand in der Wand. :whistle:

Ganz ehrlich, meinen aller größten Respekt. Was füe eine Weiterentwickelung dieser genial tollen APP.
Vielen Dank für deine tolle Arbeit und vorallem die Zeit die du da rein gesteckt hast.

Nochmal 100 Punkte dazu ;)

Gruß Christoph
von Roady123
Folgende Benutzer bedankten sich: Thorn, gerry01, aircore, gilliam

Bitte Anmelden oder Registrieren um der Konversation beizutreten.

  • tabode
  • tabode's Avatar Offline
  • Premium Mitglied
  • Premium Mitglied
  • Beiträge: 96
  • Dank erhalten: 61

tabode antwortete auf Freie Display Gestaltung nun für (alle) Sensoren der DS/DC 24 (DS12)

Posted 20 März 2019 10:48 #5
Top App !

Gibt es auch eine Möglichkeit zwei Akkkus anzeigen zu lassen ?
z.B. welche die an einer CB200 angeschlossen sind ?
LG
Tassilo
von tabode

Bitte Anmelden oder Registrieren um der Konversation beizutreten.

  • Thorn
  • Thorn's Avatar Offline Autor
  • Moderator
  • Moderator
  • Beiträge: 3460
  • Dank erhalten: 1462

Thorn antwortete auf Freie Display Gestaltung nun für (alle) Sensoren der DS/DC 24 (DS12)

Posted 20 März 2019 11:01 #6
Was für werte benötigst du also bei V wäre das kein Problem aber mAh geht noch nicht war bis jetzt auch noch keine anfrage. Aber mit einem trick geht auch mAh steht dann nur mAh nicht dahinter. Aber mit dem Akku Symbole geht nur mit einem Akku.

Mfg
Thorn
!! Bitte alle meine Apps vom Sender Löschen!

Sorry, wegen meiner Rechtschreibung und Grammatik!!!

Lg Thorn
von Thorn
