THEMA:

kurze nachfrage bitte

die seite wo der pfeil drauf ist ist OBEN
der pfeil soll nach hinten weil die antennen nach vorne müssen
korrekt?

was sich mir nicht erschliesst ist warum der nun auch noch kopfüber also die seite mit dem pfeil nach unten UND pfeil nach hinten eingebaut werden soll/muss

pfeil nach hinten damit antennen nach vorne kommen, keine frage ... verständlich
aber ob jetzt die seite mit dem pfeil nach oben zeigt oder nicht sollte doch keinen unterschied machen

oder stehe ich auf dem schlauch?

auf jeden fall neuste gerätedefinitionen in den sender spielen und FW 1.19 auf den assist
das ist pflicht weil ein grober bug im HH modus behoben wurde mit der 1.19

bin selber total aufm Schlauch gestanden ....

Es ist so dass der Empfänger von unten ans horizontale Brett kommt. Aber natürlich ist es nicht zwingend dass die Seite mit dem Pfeil und der Beschriftung dann auch nach unten kommt, also upside-down.
Ich montiere einfach den Empfänger so dass die Oberseite nach oben kommt (auch wenn sie nicht mehr zu sehen ist). Da der Pfeil sowieso nach hinten zu den Servokabeln zeigt stelle ich dann "gedreht 180 Grad" ein.

Manchmal sieht man vor lauter Optionen das Offensichtliche nicht mehr.

ente gut ... gans auch
oder so ähnlich

AndreCH schrieb:

bin selber total aufm Schlauch gestanden ....

Es ist so dass der Empfänger von unten ans horizontale Brett kommt. Aber natürlich ist es nicht zwingend dass die Seite mit dem Pfeil und der Beschriftung dann auch nach unten kommt, also upside-down.
Ich montiere einfach den Empfänger so dass die Oberseite nach oben kommt (auch wenn sie nicht mehr zu sehen ist). Da der Pfeil sowieso nach hinten zu den Servokabeln zeigt stelle ich dann "gedreht 180 Grad" ein.

Manchmal sieht man vor lauter Optionen das Offensichtliche nicht mehr.

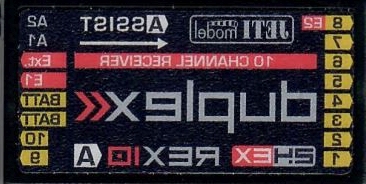

Habe momentan in einer Hangar 9 Carbon X-Cub 60cc die genau gleiche Situation, muss ihn an der "Oberseite" ankleben, da Montage unten in einem Fach stattfindet. Ich habe mir zur einfacheren Orientierung die Oberseite eingescannt (habe dann gesehen dass es das Bild auch auf der Jeti Page gibt bei den Beispielen). Dann habe ich das Bild auf dem Computer zweimal umgedreht (also gespiegelt) und unten auf den REX10 Assist geklebt. So habe ich trotzdem eine kleine Orientierung beim Anstecken / Programmieren etc. Siehe Bild anbei.

(Noch Hinweis: Es gibt eine Position, wie man Assist von unten einbauen kann, aber leider nur mit Pfeil in Flugrichtung. Bei mir geht das aus Platzgründen nicht und ich habe -90 Grad gewählt bei der Konfig oben).
