Hi,

grundsätzlich ändert sich am Binding Prozess nichts.
An den externen Modulen (übrigens nicht nur bei Spektrum) ist in der Regel eine Bind-Taste vorhanden, mit der das Binding gestartet wird. Es ist dann auch wie gewohnt möglich, mehrere Empfänger an ein Modul zu binden, so dass bei mehreren Modellen nicht jedes Mal neu gebunden werden muss.

Bei Verwendung eines externen Moduls weiß der eigentliche Sender, z.B. die DC-16 aber nichts von dem Modul, daher kann ein gebundener Empfänger nicht fest einem Modellspeicher zugeordnet werden. Diese Funktion ist nur möglich, wenn das nativ im Sender vorhandene Sendemodul genutzt wird. Wenn du also z.B. einen MCP X per externem Spektrum Modul mit einer DC-16 steuern möchtest, dann musst du vor dem Einschalten des Helis manuell den richtigen Modellspeicher in der DC-16 auswählen. Eine Warnung oder ähnliches bei einem falschen Modellspeicher kann es an der Stelle nicht geben.

Viele Grüße,

Hallo Leute,

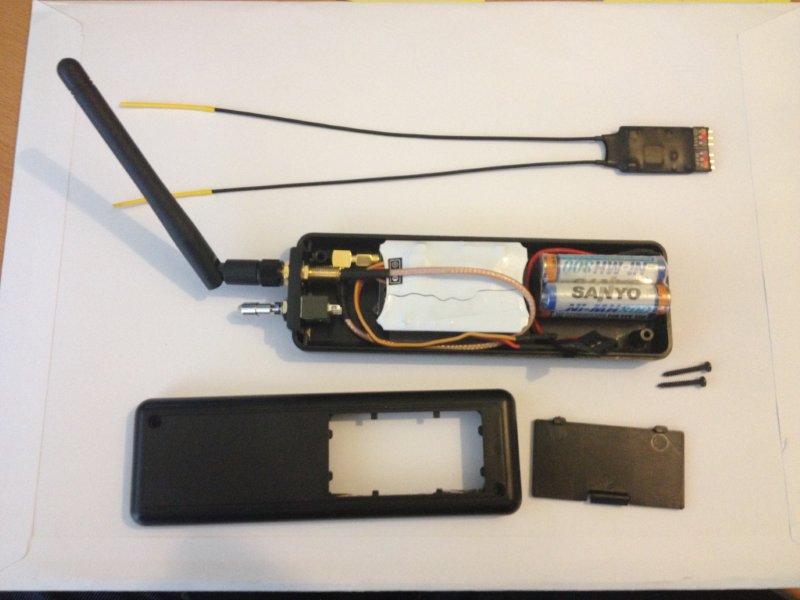

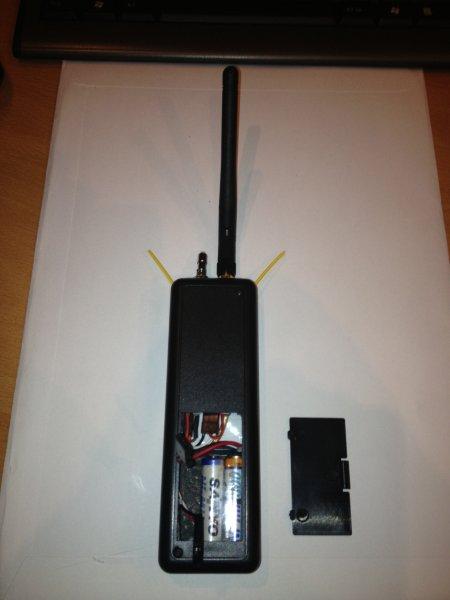

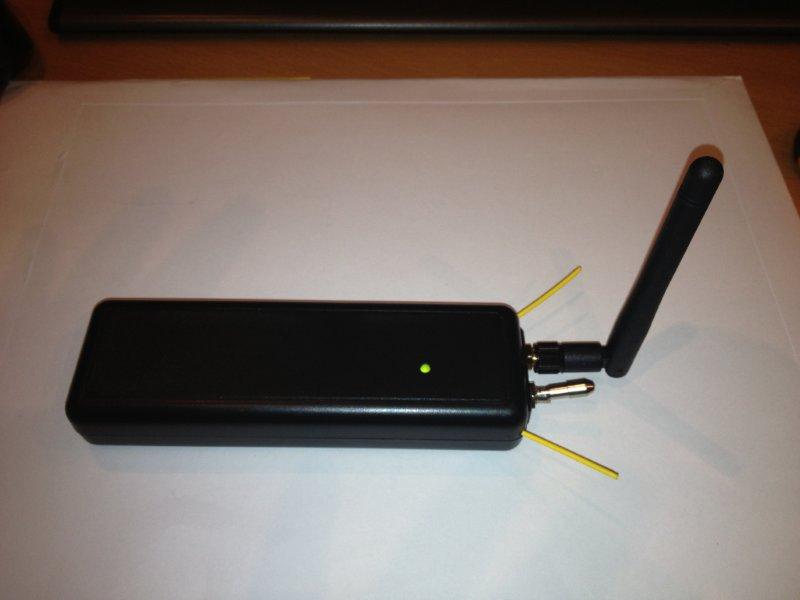

hab hier mal ein paar Fotos von meinem JETI-ASSAN Converter gemacht und eingestellt.

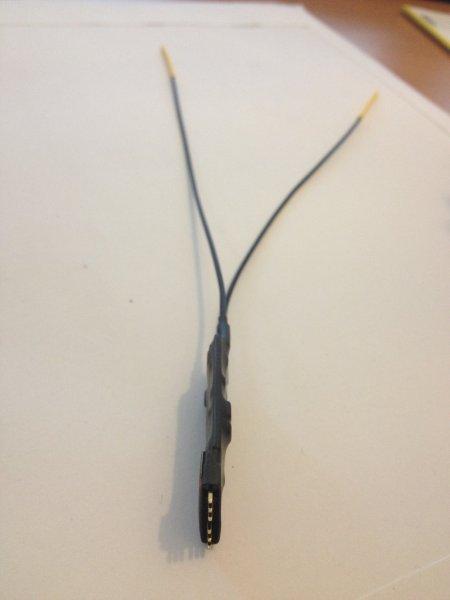

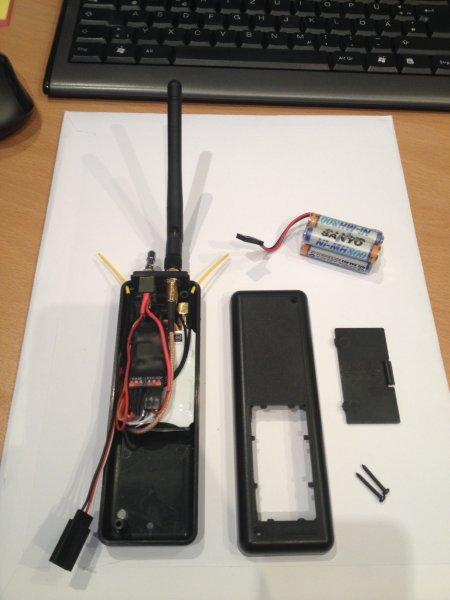

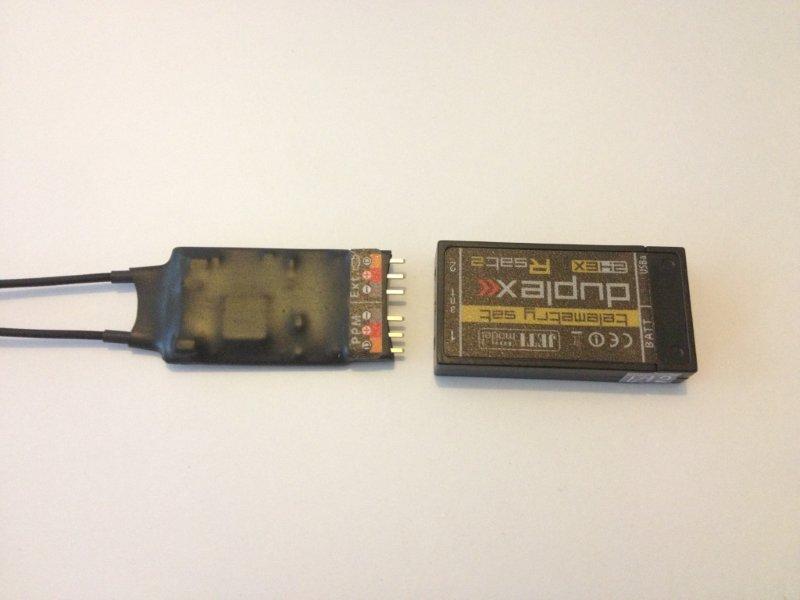

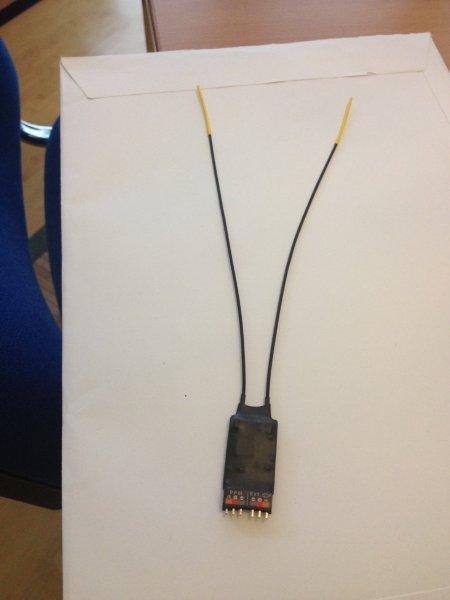

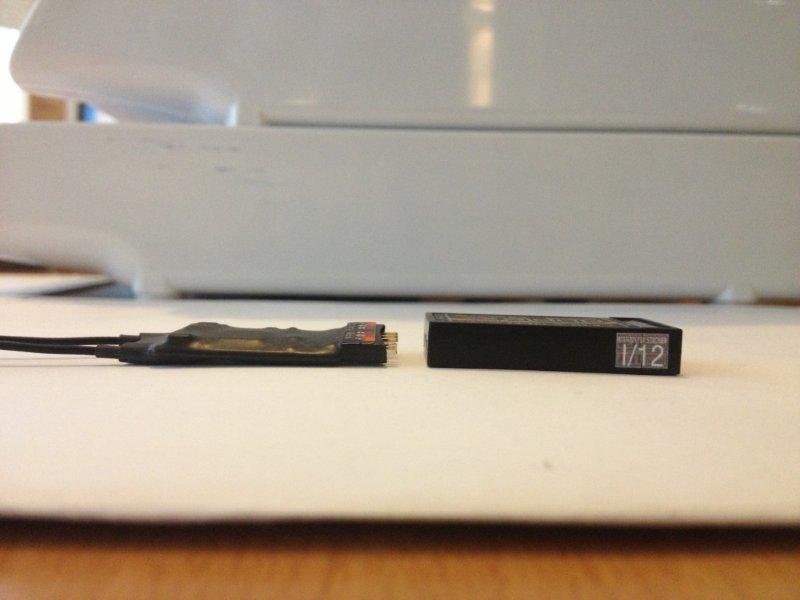

Verbaut habe ich das Assan Modul mit der 2,4Ghz Antenne, einen Rsat2 den ich abgespeckt habe, also das Gehäuse entfernt
und wieder eingeschrumpft, einen Sicherheitsschalter und einen 4 Zelligen AAA Akku. mt 800mah,
da hätte noch mehr Platz gehabt aber den hatte ich schon.
Das Ding platziere ich in 1000m Entfernung und kann dann locker 2000m weit meine Assan Teile steuern, cooooool
Ein Test in 500m Entfernung wurde bereits erfolgreich durchgeführt! Ohne Störungen und mit RX Spannungsüberwachung.

LG Reinhard

Ich habe bereits ein Spektrum Modul gebaut, das einwandfrei mit der MX-20 arbeitet. Die MX-20 bietet dabei ab Software-Version 1.121 an, daß das externe Spektrum-Modul im Modellspeicher dem Modell zugeordnet werden kann. Wält man das Spektrum gesteuerte Modell aus, wird der PPM-Ausgang am Sender (Data-Buchse) entsprechend aktiviert und das interne Hott-Modul abgeschaltet.

Zusätzlich bietet die MX-20 die Möglichkeit, die Bindesequenz für DSM2 oder DSMx Empfänger einleiten zu können. So kann man über das Menü des Senders das externe Spektrum-Modul mit einem neuen Empfänger binden.

Das wäre eine sehr sinnvolle Erweiterung, wenn man das auch mit der DC-16 machen könnte. Softwaremäßig sollte das bestimmt realisierbar sein.

Hi,
ich erläutere noch den technischen Hintergrund dazu, um das Bild zu vervollständigen.

Graupner hat soweit ich das überblicke zumindest in der MX20, MC20 und MC32 (alle Hott) und evtl. inzwischen auch in anderen Hott Anlagen das serielle Spektrum-Protokoll implementiert. Das bedeutet, dass bei diesen Anlagen keine PPM Verbindung mehr zum Spektrum Modul verwendet wird sondern eine bidirektionale digitale Kommunikation stattfindet.
Das ist etwas grundsätzlich anderes und ermöglicht dann natürlich auch die Szenarien, bei denen der Empfänger und Modellspeicher verbunden werden oder der Bindevorgang über den Sender gestartet wird, da der Sender in diesem Fall nicht nur stumpf die Kanäle zum Sendemodul überträgt sondern eben richtig mit dem Sendemodul sprechen, also auch Werte auslesen und Befehle geben kann.

Der Nachteil (wenn man denn so will) dabei ist, dass Graupner oder eben Jeti, wenn sie das auch so machen würden, im Falle einer Änderung / Anpassung des Protokolls seitens Spektrum umgehend auch eine neue Firmware für ihre Anlagen herausbringen müssten. Machbar ist das natürlich trotzdem

Ich meinte bei meinen vorherigen Beiträgen übrigens nicht die MX22 Hott sondern die ältere, noch von JR produzierte Anlage, die auf der Rückseite einen Wechselschacht für das Sendemodul hat.

Viele Grüße,

Hallo,

Ich hab einiges im Netz gestöbert aber find nichts zu meinem Problem!

Ich habe ein Spektrum Sendemodul für eine MC24 sowie einen RSat2 Summensignal Empfänger. Wollte jetzt einen externen Konverter bauen, aber es Funktioniert nicht warum?

Was mache ich falsch?

Ich gehe vom Sateliten in das Sendemodul und in dieses Kabel habe ich die Stromversorgung (2s - 8,4V) eingeschleift.



DANKE

Möglicherweise liegt es am Summensignal des RSat2. Dieser gibt positive Impulse aus, während normalerweise die Impulse negativ sind. Falls Dein Sendemodul auf die Polarität achtet und nicht nur die Flankenabstände ausmisst, könnte dies die Erklärung für Dein Problem sein.
Zwei Möglichkeiten, a) von Jeti gibt's eine spezielle RSat2 Firmware zur Umpolung oder b) einen kleinen Signalinverter bauen und dazuwischen schalten.

Gruß Gerd
