Hallo Harald,

Deine Lösung fährt bei mir die gemischten Querruder erst kurz nach links und dann nach rechts, wenn ich den Geber nach rechts drücke. Das gleiche passiert umgekehrt nach links ...

Hier ist meine Lösung, basierend auf 4 Quer / 2 Klappen. Meine Lösung basiert auf Deiner ersten Lösung, mit einer 5-Punkt Kurve:

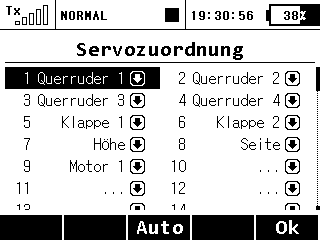

Quer 1 und Quer 2 sind die äusseren Querruder, Quer 3 und Quer 4 die inneren, die mitgenommen werden mit Offset:

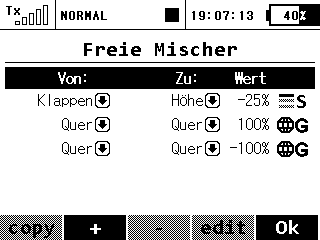

Der erste Quer/Quer Mischer ist der Offest-Mischer, der zweite Mischer ist der, der die Gebermitnahme aufhebt, da ja alle 4 Ruder dem Geber
Quer zugeordnet sind und immer von dem Geber bewegt werden.





Mischer 1, die Kurve wirkt nur auf Quer 3 und Quer 4 für die Mitnahme und dem Offest.





Die Kurve fährt von der Mitte nach links oder rechts die ersten 50% ohne Ausschlag und schlägt dann linear bis 100% aus. Durch bewegen der Punkte 2 und 4 nach links bzw. nach rechts wird der Offset eingestellt. Näher zur Mitte weniger Offset, näher zum Rand mehr Offset.

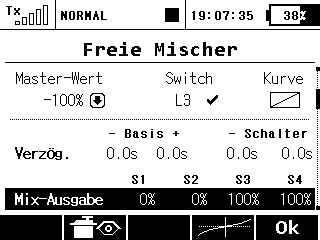

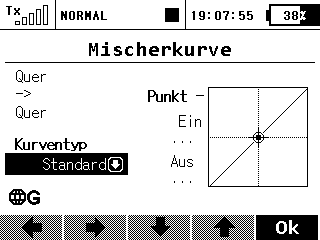

Der zweite MIscher wirkt dem eigentlichen Geberausschlag entgegen. Hier ist der Input vom Geber -100% und wirkt nur auf Quer 3 und Quer 4.





Der Geber wirkt linear auf ALLE Servod, deswegen muss der Weg kompensiert werden für Servo 3 und 4.





Als Schalter habe ich einen 3 Weg-Schalter genommen. Bewirkt wird entweder, dass die inneren Querruder gar nicht mitgenommen werden, die Funktion also aus ist. Oder die Mitnahme mit Offset wird eingeschaltet. Oder die volle Mitnahme wird eingeschaltet.

Schalter Pos. 1 = Mischer Offset aus und Mischer linear ein = Nur die äusseren Querruder, ohne MItnahme.
Schalter Pos. 2 = Mischer Offset ein und Mischer linear ein = Die inneren Queruder werden mit Offset mitgenommen.
Schalter Pos. 3 = Beide Mischer aus = Die inneren Querruder werden ohne Offset voll mitgenommen.

Wie weit die inneren Querruder bei der Mitnahme ausschlagen lässt sich an den äusseren Punkten der Kurve einstellen.
Für mich eine gute Lösung und man könnte gar mit einer zweiten Kurve und entsprechender Schalter-Programmierung sogar ein Offset "dual rate" einstellen. Mit einer 7 oder 9 Punkte Kurve könnte man die zugemischten Ruder noch "weicher" machen. Linear ist für mich aber ausreichend.

Besten Gruß, Todde

Hallo Todde!!!

Ich habe deine Version getestet und sie funktioniert.
Meine Variante geht trotzdem. Du mußt nur den zweiten Mischer Quer auf Quer mit -100% und der Standardkurve löschen.
Im ersten Mischer die neue 5-Pkt- oder 7-Pktkurve aus den letzten zwei Posts einsetzen.
Mein Mischer macht die richtigte Kurve aufeinmal!!!! (inkl. Geberkomensierung)
Wenn du den zweiten Mischer mit den -100% lässt, tritt das Phänomen des Wechselns im Servomonitor auf!!!!
Dein zweiter Mischer ist die Gegenkurve die durch den Geber erzeugt wird. Dies bewirkt das ab -50% in Richtung -100% der Servo wieder
in Richtung 0% wandert (= zusätzliche falsche Gegenkurve = zweiter Mischer mit -100%).
Wenn du das mitgelieferte Modell probiert hättest, wäre es dir aufgefallen.
Wenn du den Mischer als "Phasenmischer" mit in die Flugphasen einbindest sparst du dir den Schalter für den Mischer und er wird beim
Umschalten der Flugphasen automatisch der richtige aktiviert. (siehe Probemodell)

MFG Harald

Hey Harald,

Ich prüfe das mal. Mit einer Kurve ist das ja etwas eleganter .Das Modell hatte ich in den Modellordner kopiert, es tauchte aber bei der Auswahl nicht auf. Auch nach Ab-/ Anschalten nicht... Der Fehler war dann, dass ich da so reproduziert habe.

Es ist verlockend, die Mischung den Flugphasen zuzuordnen, ich hab' die aber lieber in jeder Flugphase auf einem Schalter schaltbar. Ist halt so Gewohntheit, weil ich die eh meisten aus habe ... Aber so habe ich eine Vorlage, wenn's mal etwas "Acro"-mäßiger wird ... Der Thermal Instinct ist ja nicht für Acro gedacht !

Modelldatei in den Modellordner schieben und dann auswählen, oder ?

Gruß Todde

Ja einfach in den Modellordner kopieren.
Es taucht als letztes Modell auf. Bei mehr als 20 Modellen mußt du die letzte Zeile auswählen, dann schaltet er auf die nächste Seite um.

MFG Harald

Ok Harald, danke !

Gruß, Todde

Geberanteil bei freiem Mischer kompensieren

Den Geberanteil in einer Mischerkurve kann man ganz leicht komensieren siehe Graphik.

Die Ausgangskurve ist türkis, die Wunschkurve blau und die Mischerkurve rosa.
Im Punkt P2 iat die Ausgangskurve um "-X1" zu niedrig gegenüber der Wunschkurve und ich muß diese mit "+x1" ausgleichen.
Im Punkt P4 iat die Ausgangskurve um "+X2" höher als die Wunschkurve und ich muß diese mit "-x2" ausgleichen.
Die Punkte P1,P3,P5 haben keine Wegdifferenz und verbleiben.
Man muß diese Korrektur für alle Punkte machen und erhält die Kompensationskurve für den Geberanteil oder
auch den für eine zuvor eingestellte Funktionskurve.

MFG Harald
