XS-6 FM-Race Handsender mit jeti Duplex TU2 wurde erstellt von KHG
Posted 13 Okt. 2013 14:34
Hallo zusammen,
nach dem ich meine FC-16 mit einem Jeti Duplex TU2 Modul auf 2,4Ghz umgebaut habe, war auch mein Graupner XS-6 FM-Race Handsender dran.

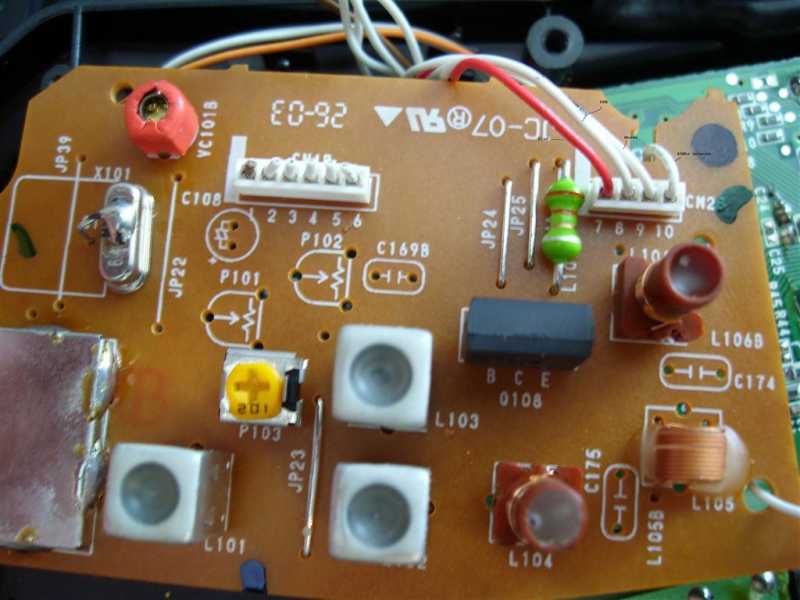

Der Sender besteht aus 2 Hauptplatinen. Die große mit PPM Aufbereitung, Speicher, Display etc und die Transmitterplatine mit PLL und 40Mhz Sender.
Mit einem Osci habe ich das PPM Signal am Sendermodul gesucht und gekennzeichnet.
Anschließend das Sendermodul ausgebaut und die PLL Steuerleitungen abgeschnitten.

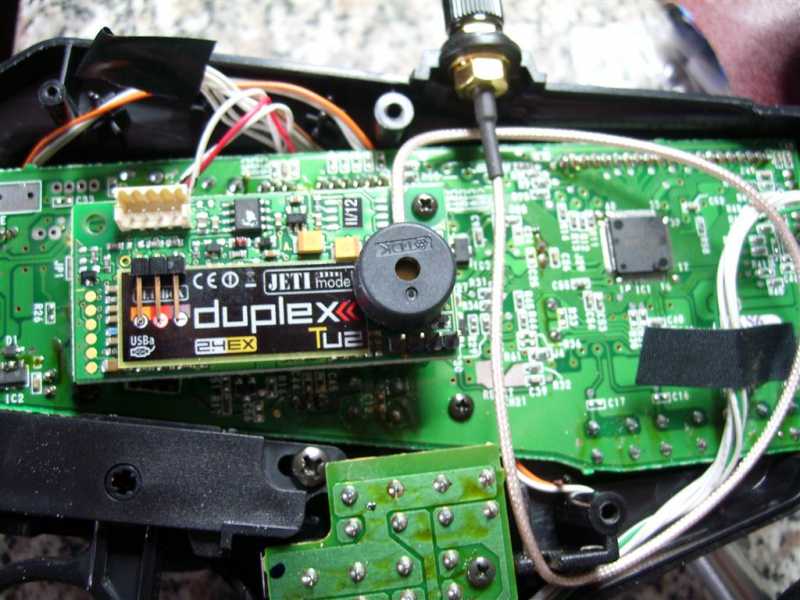

+ / - / und PPM Signal an das Jeti TU Modul angelötet und erfolgreich getestet.
Die 2,4Ghz Antenne habe ich am Platz der alten 40Mhz Antenne befestigt.
Alles läuft nun zur vollstem Zufriedenheit!
Karl-Heinz
nach dem ich meine FC-16 mit einem Jeti Duplex TU2 Modul auf 2,4Ghz umgebaut habe, war auch mein Graupner XS-6 FM-Race Handsender dran.
Der Sender besteht aus 2 Hauptplatinen. Die große mit PPM Aufbereitung, Speicher, Display etc und die Transmitterplatine mit PLL und 40Mhz Sender.
Mit einem Osci habe ich das PPM Signal am Sendermodul gesucht und gekennzeichnet.
Anschließend das Sendermodul ausgebaut und die PLL Steuerleitungen abgeschnitten.
+ / - / und PPM Signal an das Jeti TU Modul angelötet und erfolgreich getestet.
Die 2,4Ghz Antenne habe ich am Platz der alten 40Mhz Antenne befestigt.
Alles läuft nun zur vollstem Zufriedenheit!
Karl-Heinz
