Jeti MUI 150 Kabel auflöten. Welche Belegung?? 23 Dez 2014 22:25 #1

  • Richard
  • Richards Avatar Autor
  • Offline
  • Fresh Boarder
  • Fresh Boarder
  • Beiträge: 17
  • Dank erhalten: 0
Hallo,

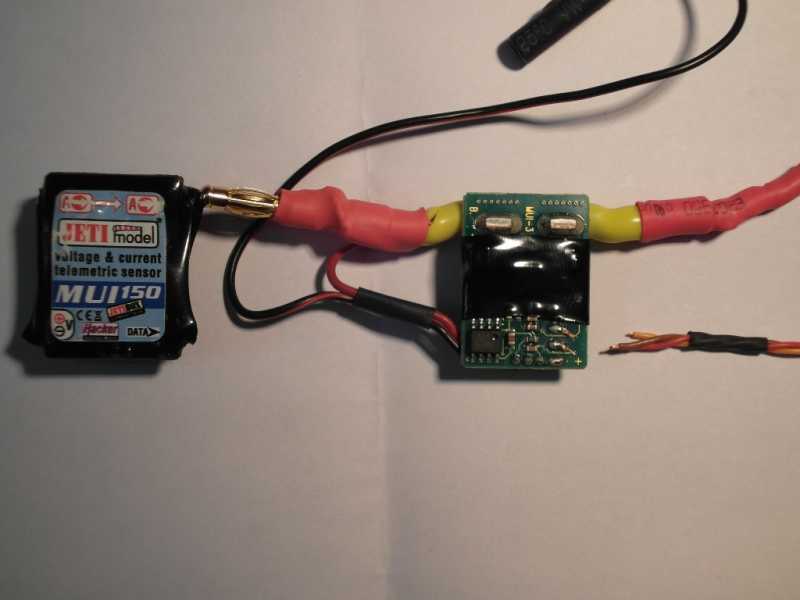

bei einem Absturz hat es das Signalkabel an der Platine abgerissen. Es ist leider nicht eindeutig angeschrieben, nur ein Pluszeichen, was nicht unbedingt was heißen muß. Weiß jemand, wie die Belegung ist?

Gruß
Richard

Anhänge:

Bitte Anmelden oder Registrieren um der Konversation beizutreten.

Jeti MUI 150 Kabel auflöten. Welche Belegung?? 23 Dez 2014 23:03 #2

  • Henning
  • Hennings Avatar
  • Offline
  • Gold Boarder
  • Gold Boarder
  • Beiträge: 316
  • Dank erhalten: 144
Hallo Richard,

kein Problem... Die Pinbelegung ist bei den großen MUIs immer gleich (eigentlich sogar die gesamte Platine ;-):


Viel Erfolg beim Löten!

Gruß
Henning

Bitte Anmelden oder Registrieren um der Konversation beizutreten.

Jeti MUI 150 Kabel auflöten. Welche Belegung?? 23 Dez 2014 23:13 #3

  • ***EX
  • ***EXs Avatar
  • Offline
  • Benutzer ist gesperrt
  • Benutzer ist gesperrt
  • Beiträge: 4974
  • Dank erhalten: 2409
Henning hat natürlich recht.
Anbei ein MUI75.

Anhang wurde nicht gefunden.



MFG Harald
Folgende Benutzer bedankten sich: Küstenschwalbe

Bitte Anmelden oder Registrieren um der Konversation beizutreten.

Letzte Änderung: von ***EX.

Jeti MUI 150 Kabel auflöten. Welche Belegung?? 24 Dez 2014 10:32 #4

  • Richard
  • Richards Avatar Autor
  • Offline
  • Fresh Boarder
  • Fresh Boarder
  • Beiträge: 17
  • Dank erhalten: 0
Aahhh, super! Jetzt kann ich fertig machen.

Herzlichen Dank und schöne Weihnachten wünsch ich Euch.

LG
Richard
