6 Schalterstellungen

Hallo,

ich besitze seit kurzem eine Jeti-Anlage. Nun habe ich das Problem, dass ich mit einem 2-/und einem 3-stufigem Schalte insgesamt 6 Schaltpositionen programmieren möchte. -100%, -60%, -20% +20% +60% und +100%. Die Werte sollen aber variabel einstellbar sein.
Ich stehe komplett auf dem Schlauch.

Gruß
Herby

Hallo Herby,

habe das grade mal mit Schalter SB (3fach) und Schalter SC (2fach) ausprobiert und wie folgt hinbekommen:

Dem Schalter SB Funktion zuordnen. Funktionkurve dieser Funktion als 3Punkt Kurve mit -100, -60 und -20 % festlegen. Dann Mischer der Funktion von SB auf sich selbst mit Masterwert 100 und Mischerkurve Konstant 120%. Das ergibt folgendes:
SB aus & SC aus = -100%
SB Mitte & SC aus = -60%
SB ein & SC aus = -20%
SB aus & SC ein = +20%
SB Mitte & SC ein = +60%
SB ein & SC ein = +100%

Gruß Hermann

Hallo Hermann,
vielen Dank für Deine schnelle Antwort. Irgendwie habe ich aber einen Knoten bei der Umsetzung.

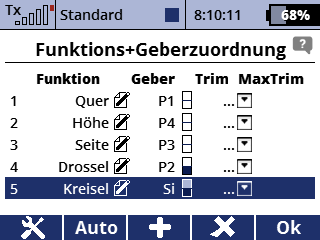

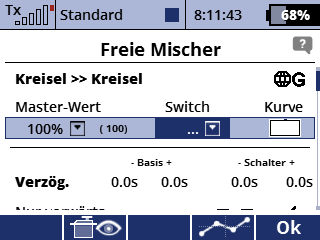

Ich habe mal Bildschirmabzüge von meiner Programmierung gemacht (deswegen hat es etwas länger gedauert, musste erst mal nachlesen, wie das mit den Bildschirmen funktioniert).
Was habe ich falsch gemacht oder wo fehlt was?
Die Reihenfolge ist etwas durcheinander geraten beim Bilder hochladen (1,4,5,6,3,2,7); SI ist der 3-fach Schalter, SH de 2-fach Schalter.

Gruß
Herby

Hallo Herby,

sieht alles gut aus. Kann eigentlich nur noch an der Art des Mischers liegen. Wenn Du im Mischer auf EDIT gehst muss das so aussehen:



Wichtig ist der Eintrag "nur vorwärts".

Nachtrag: Habe grade noch gesehen, dass Du dem Mischer keinen Schalter zugewiesen hast.

Gruß Hermann

Hallo Hermann,
es funktioniert. Habe das Testmodell noch mal ganz neu angelegt und es war sofort ok.
Danke für Deine Unterstützung.

Gruß
Herby
