THEMA:

ich gehe mal davon aus das bei 4 polen das teil VCC/GND/RX/TX hat?
GND und VCC konnte ich auf den mittleren 2 pins am stecker rausmessen

aber wie bekomme ich jetzt raus was RX und was TX ist?

Hi,

mit dem mittleren Pins liegst du nach meinen Aufzeichnungen daneben.

Wenn du ein GPS Modul hast oder etwas anderes das serielle Daten rausplappert dann kannst du es mit einem Terminal Programm ausprobieren.

Kurz, + und - müssen stimmen, den Rest kann man durch probieren ermitteln.

da hast du vollkommen recht

von links rot nach rechts 1-2-3-4
2/4 und 2/3 bringen beide 3,3V

Ich habe meine Notizen zu Basteleien mit den UniDisplays [1] leider nicht griffbereit, kann mich aber am WE auf die Suche machen. Die rote Litze (1) ist aber sehr sicher 3V3 (m.W. aber schaltbar über DTR), daneben liegt GND (2). Das ist auch an dem 3-poligen "Patchkabel" für die Verbindung von GPS-Loggern mit UniLog oder UniSens [2] gut zu erkennen, da hier RX/TX ausgekreuzt wird. RX/TX hast du aber wahrscheinlich schneller ausprobiert (100-300 Ohm Serienwiderstand und probieren oder die Treiberstärke messen), als ich meine damaligen Skizzen ausgegraben habe.

mfg Harald

[2] www.sm-modellbau.de/Verbindungskabel-GPS...UniLog-1-2-UniSens-E
[1] www.sm-modellbau.de/UniDisplay-Anschlusskabel

hallo haral. merci für den input

funny enough ...

ich habe einen yge LVT 65 um diesen zu programieren braucht es den yge-usb-adapter für 40€ ... den ich natürlich nicht mitbestellt hatte. also erst mal geschaut ob es mit dem jeti adapter funktioniert, nope

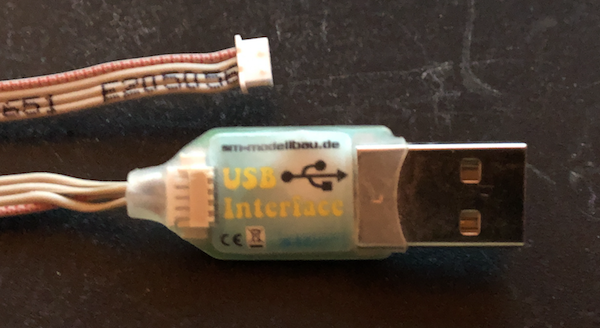

dann hatte ich noch 2 von diesen sm USB teilen hier liegen

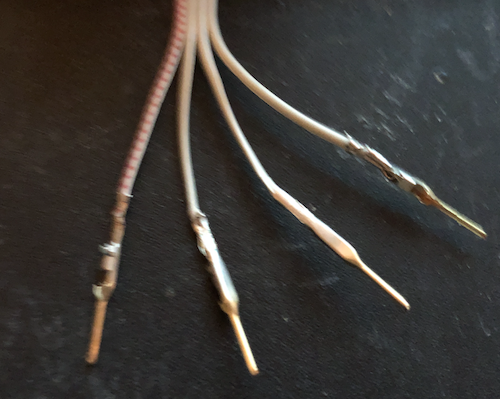

den aus den ersten beiden posts oben, den ich mittlerweile gerimpt habe damit ich ihn in mein breakoutboard stecken kann

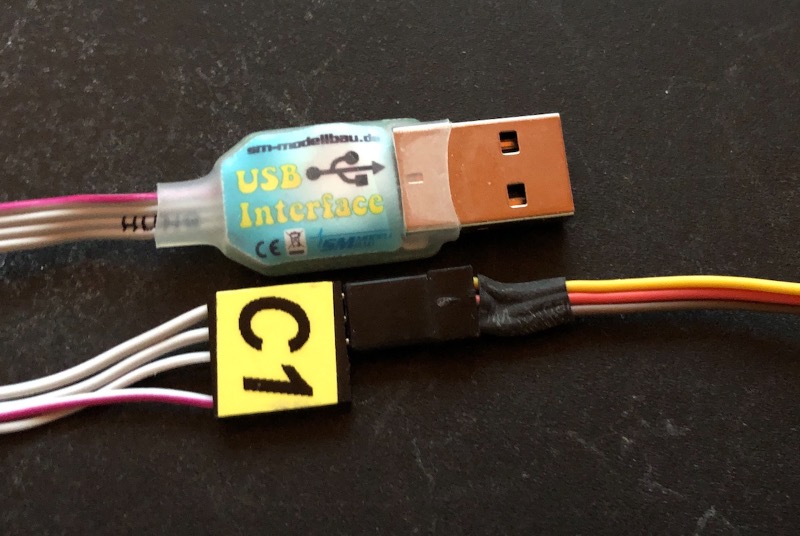

und diesen hier



den benutze ich so wie er da gesteckt ist für den yge 65 LVT und damit funktioniert die yge programmierung
wie man sieht auch ... ausgehend davon dass rot 1 ist ... 2 = GND 3=VCC und 4 dann ddie signalleitung

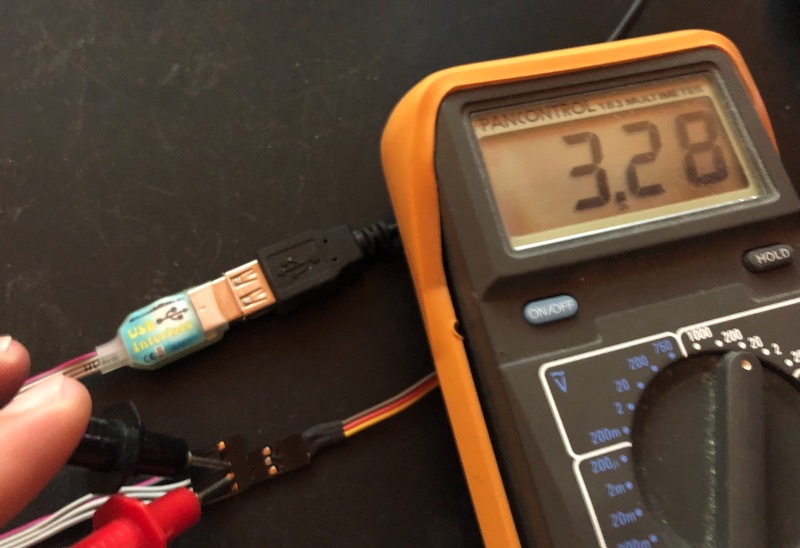

wenn ich den anstecke und mit dem multimeter messe habe ich auf 2|3 auch 3.3V
gleiches bei dem den ich gecrimpt habe auch da kommen auf 2|3 3.3V raus braucht es ein foto als proof?

und nun?
wenn ich den anstecke wir der als FT232 erkannt sowohl auf dem mac als auch auf win7pro

und jetzt kommt eben was komplett rc-offtopic warum ich hier überhaupt nachfrage
ich brauche einen USB serial adapter vom typ FT232 der 3.3V / GND / TX / RX pins hat um einen ESP32s mit einer home automation FW zu flashen
