sm USB-Adapter

  • sympho-schlepper
  • sympho-schlepper's Avatar Offline
  • Junior Mitglied
  • Junior Mitglied
  • Beiträge: 30
  • Dank erhalten: 15

sympho-schlepper antwortete auf sm USB-Adapter

Posted 24 Sep. 2021 06:14 #7
Hallo Guido,

Ich nutze den sm USB Adapter für Jeti.
In dem Link habe ich es beschrieben und mit Bildern dokumentiert.

www.jetiforum.de/index.php/26-r5-r18/428...pdate?start=12#86898

VG
Achim
Last Edit:24 Sep. 2021 06:17 von sympho-schlepper
Letzte Änderung: 24 Sep. 2021 06:17 von sympho-schlepper.

Bitte Anmelden oder Registrieren um der Konversation beizutreten.

  • skyfreak
  • skyfreak's Avatar Offline Autor
  • Platinum Mitglied
  • Platinum Mitglied
  • Beiträge: 2946
  • Dank erhalten: 1448

skyfreak antwortete auf sm USB-Adapter

Posted 24 Sep. 2021 11:03 #8
hallo achim, danke

aber mein problem ist dass ich auf der roten leitung und der daneben keine 3.3V raus bekomme
sie letztes image, bei mir liegen 3,3V auf der leitung 2+3 an

das ist es ja ws mich stutzig macht, und das bei 2 sm usb adaptern
Fliegergruss
GUIDO



_________________________________________________________
Too many dicks on the dance floor.
Too many dicks!​


von skyfreak

Bitte Anmelden oder Registrieren um der Konversation beizutreten.

  • IG-Modellbau
  • IG-Modellbau's Avatar Offline
  • Moderator
  • Moderator
  • Beiträge: 3417
  • Dank erhalten: 2453

IG-Modellbau antwortete auf sm USB-Adapter

Posted 24 Sep. 2021 11:12 #9
Hallo Guido,
nur mit Spannung messen, wirst Du da nicht weiter kommen.
Oszilloskop wäre das richtige Instrument.
Alternativ, wenn Du auf einer Leitung eine Spannung (DC) misst, dann mal auf AC umschalten.
Wenn es eine reine Gleichspannung ist wird im AC-Mode nahezu 0 angezeigt.
Ist es aber eine Pulsfolge wird auch bei AC eine Spannung angezeigt.
Ist sehr grob, aber manchmal hilfreich.

Ingmar
von IG-Modellbau
Folgende Benutzer bedankten sich: skyfreak

Bitte Anmelden oder Registrieren um der Konversation beizutreten.

  • gecko_749
  • gecko_749's Avatar Offline
  • Platinum Mitglied
  • Platinum Mitglied
  • Beiträge: 987
  • Dank erhalten: 295

gecko_749 antwortete auf sm USB-Adapter

Posted 24 Sep. 2021 11:33 #10
Die Belegung ist doch klar inzwischen
1 rot Markiert+ 3,3V
2 GND
3 Signal
4 Signal

Wenn Guido zwischen 1un 2 keine 3,3 V messen kann muß das andere Gründe haben.
von gecko_749
Folgende Benutzer bedankten sich: skyfreak

Bitte Anmelden oder Registrieren um der Konversation beizutreten.

  • skyfreak
  • skyfreak's Avatar Offline Autor
  • Platinum Mitglied
  • Platinum Mitglied
  • Beiträge: 2946
  • Dank erhalten: 1448

skyfreak antwortete auf sm USB-Adapter

Posted 24 Sep. 2021 16:38 #11
also ich habe jetzt beide zig male durchgemessen mit dem multimeter
3.3v liegen bei mir nur auf 2+3 den mittleren pins an,
wobei 1 die rote leitung ist und dann 2 GND und 3 VCC

und nu?

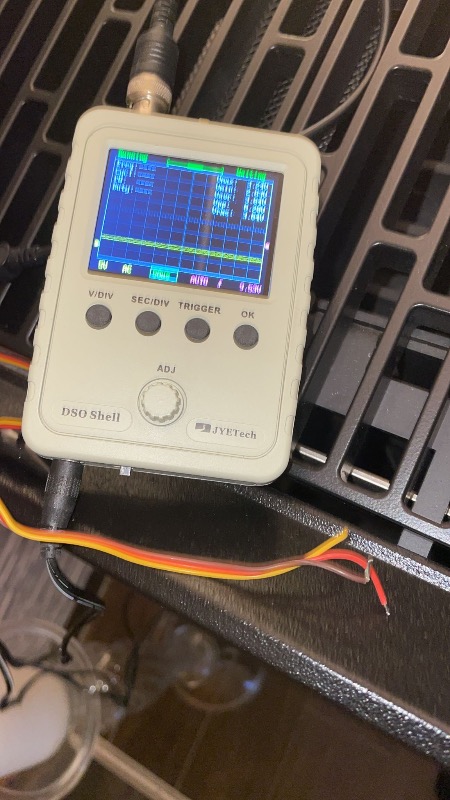

heute abend bekomme ich von einem kollegen ein mini oszi
und dann brauche ich definitiv eure hilfe bitte, ich habe keinen plan wie da was wie messen kann soll und muss

ich denke für signale und spannung sollte des reichen oder?

Fliegergruss
GUIDO



_________________________________________________________
Too many dicks on the dance floor.
Too many dicks!​


von skyfreak

Bitte Anmelden oder Registrieren um der Konversation beizutreten.

  • hgl
  • hgl's Avatar Offline
  • Premium Mitglied
  • Premium Mitglied
  • Beiträge: 134
  • Dank erhalten: 77

hgl antwortete auf sm USB-Adapter

Posted 24 Sep. 2021 20:59 #12
Wie geschrieben, muss die 3V3 durch setzen von DTR im Terminalprogramm (oder beim Öffnen/Konfigurieren des COM-Port) aktiviert werden (ist z.B. mit einem UniDisplay schön zu sehen).
Allerdings wäre ich vorsichtig mit der Belastbarkeit dieser Leitung. Ein ESP32 zieht im Vergleich zu den Produkten von Herrn Merz ordentlich Strom. k.A. ob das Adapterkabel das auch mitmacht.
Die statischen High Pegel an RX/TX messe ich bei meinen Kabeln ebenfalls. Das ist z.B. durch Pull-Up Widerstände und Schutzschaltungen erklärbar. Da ich nie das Bedürfnis hatte eines der Kabel von seinem Schrumpfschlauch zu befreien, kann ich zur tatsächlichen Beschaltung auch nichts sagen.
Ich würde daher wie bei der Anwendung mit dem YGE zur Eigenversorgung des µC raten und nur GND, RX/TX nutzen. Wenn die Versorgungsspannung beim Flashen einen µC zusammenbricht, kann das je nach Architektur ev. einen vorhanden Bootloader zerschießen.
mfg Harald

JETI-Historie: FC-18 + TU-Modul, Jeti box profi, TU2 Module, DS-12 + MSW-Modul
von hgl
Folgende Benutzer bedankten sich: skyfreak
