Servo Expander

Hallo,


weil mich das ganze Gefummel mit zig Servosteckern oder den Multiplex Steckern immer ziemlich genervt hat,

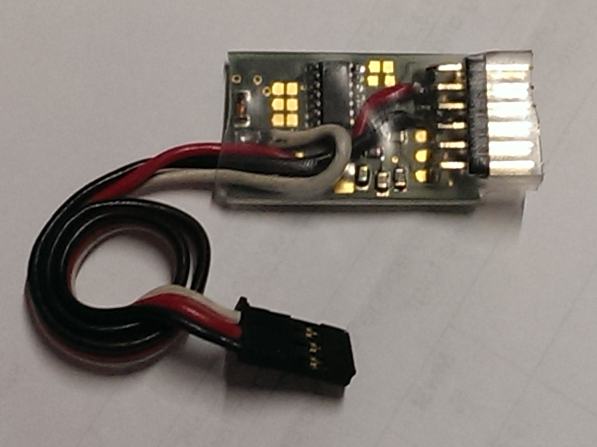

habe ich mir nun einen Servoexpander gebaut.

Er ist dazu gedacht Servos in der Fläche mit nur einem Kabel zu verbinden
oder auch die vorhandene Kanalzahl einfach nur zu erweitern.
Nötig dazu ist ein Empfänger, der das Summensignal (PPM) ausgeben kann.
Bei Jeti z.B. können das alle Empfänger.

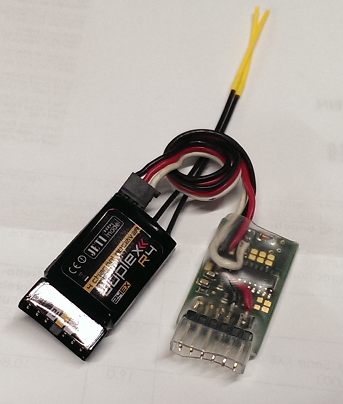

Somit kann zum Beispiel bei einem Jeti R4 Höhe, Seite und Gas am Empfänger angesteckt werden,
das Modul wird in der Fläche verbaut und versorgt dann Querruder und Wölbklappen.
Dadurch entfallen die ganzen Servokabel und es ist kein großer Empfänger nötig.
Es können am Expander alle Kanäle von 1-16 ausgegeben werden und es können mehrere Expander parallel betrieben werden.

Gruß Ralf

Hallo Ralf,

eine sehr schöne und auch sehr interessante Idee von Dir

Nur wie verhält es sich mit der maximalen Strombelastbarkeit der kleinen Platine bzw. deren Leiterbahnen, wenn beispielsweise "alle" Servos unter Last einen sehr hohen Strom ziehen? Gibt es da eine Grenze der Belastbarkeit?

Robert

Und viel wichtiger, wie bekommt man so eines? Open Source? Bei dir bestellen? Oder..

Die Belastbarkeit wie viel möglich ist weis ich nicht. 1A geht, wie viel wirklich geht muss ich gleich mal testen.

natürlich kann das ding jeder nachbauen Und kann auch die Infos dazu haben. Wer will kann Rohplatinen haben. Ich hab noch ein paar. Ich glaube eine kostet 2,50€ so um den Dreh

Gruß Ralf

Schöne Lösung.
Ich habe Interesse daran.
Sehe meine PN.

Grüß,

Piet
