LinkVario

timothea wrote: Ich werde ein Link Vario mit der Central Box 200 und zwei Rsat2 verwenden. Muss ich mir Gedanken/Sorgen machen betreffend der Bandbreite des Rückkanals? Die Central Box liefert ja selber ein paar Telemetriewerte. In etwa wie die Situation der in diesem Thema früher geschilderte Situation im Zusammenhang mit einem Jeti Mezon Regler.

Aktuell plane ich die beiden Rsats2 im EX Modus und Zwei-Wege-HF Sendemode” zu betreiben und das Link Vario an der Central Box anzuschliessen. Werden damit beide Rückkanäle verwendet für die Telemetriewerte der Central Box und des Link Vario?

Grüsse
Timo

Wenn Du die von Wolfgang angegebenen Messwerte des Variosignal von min. 7-8Hz übermittelt haben willst, was noch einen ordentlichen Variotonverlauf ergibt musst Du einen Mix der von Jeti vorgeschlagenen Konfigurationen mit der CB200 machen.
So wird der Expander der CB200 nicht benötigt und schränkt somit die Übertragung nicht ein. Es weden aber trotzdem alle Telemetriewerten übertragen. Der Nachteil wird sein dass für die Telemetrie keine Redundanz gegeben ist aber für die Servo schon und dies scheint mir wesentlicher.

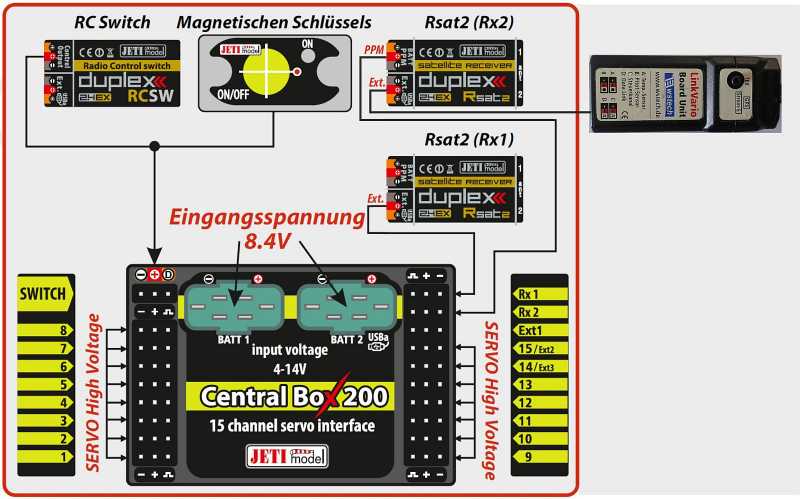

Bei mir sieht dies dann so aus:

Hallo Geni,

kurze Frage dazu, da ich das so in meinem neuen 1:3,5er Ventus machen möchte.

CB200 mit RC Switch und 2 RSats, die via EX-Bus im 2 HF-Mode an Rx1 bzw Rx2 angesteckt sind.
Ist es nicht sinnvoller, das Vario dann an die CB (Ext1) Anschluß anzuschließen?
Ergeben sich dadurch Nachteile? Ich hab nur das LinkVario (ggf. mit GPS und Staudruck) dran, sonst brauch ich nix an zusätzlicher Telemetrie (die CB hat ja schon das nötige an Bord)

Ist mir nicht ganz klar, warum der EXT-Anschluß des RSATs verwendet werden soll. An der CB sind doch genug.

Gruß
Onki

Hallo Onki,
dies habe ich auch versucht, wenn Du dann die Logfile auswertest bekommst Du die Varioton Informationen nur 3-4Hz übermittelt, weil dann der Expander in der CB200 vermittelt und bremst.
Ich baue meine vorgeschlagene Version in eine ASH26 1:3 mit LinkVario, GPS, Staudruck und TEK-Düse. Ich habe alle möglichen Kombinationen durchgespielt und nur diese hat die Vorteile des 2 HF-Modes mit der schnellen Varioton Übermittlung gebracht. Den Nachteil für das Vario und CB-Info keine Redundanz zu haben, kann ich locker verschmerzen.

Gruss Geni

PS: Ich denke in dieser Version arbeiten die beiden Rückkanäle für sich alleine in der vollen Kapazität, der RX1 für die Centralbox und der RX2 für das Vario

Hi Geni,

habe gerade genau dieselbe Konstellation in meiner 6 meter ASG29. Möchte 2 x SAT an die Centralbox 200 und zusätzlich WSTech mit GPS, Tek-Düse Pitot und SM-Stromsensor. Hatte jetzt alles so wie von Jeti und Onki beschrieben verdrahtet; im Keller geht´s auch ohen Probleme

Wenn ich es jetzt wie von Dir beschrieben verdrahte laufen dann auch beide SATs im 2 Wege-Modus und als EX-Bus? Oder wie muss ich die SATs dann einstellen?

Gruß Jochen

Hallo,

scheiß auf die 7-8Hz. Ich bin schon über 40 und mir reichen 3 Hz allemal (bald wohl vielleicht Doppelherz) .

Wenn ich mir meine Logfiles so anschaue, komme ich da allenfalls auf 1-2 Hz, und das wenn nur das Linkvario mit Sensoren direkt am Solo-Empfänger dranhängt. Oder werden diese Daten nicht mitgeloggt?
Da ist mir eine vernünftige Funkstrecke weitaus wichtiger als eine hohe Datenrate.

Wie wird die Sache denn dann zukünftig mit dem "neuen" EX-Bus (Firmware 3.20)?
Vielleicht hat jemand gerade eine Glaskugel zur Hand und kann was dazu sagen.
Für den "neuen" Bus muß ja dann vmtl. auch die LinkVario Firmware angepasst werden, um die Vorzüge in Anspruch nehmen zu können?

Dann aber bitte auch ABZ (automatische Bartzentrierung) im Zusammenspiel mit dem GPS implementieren :lol: .

Gruß
Onki

Jochen wrote: Wenn ich es jetzt wie von Dir beschrieben verdrahte laufen dann auch beide SATs im 2 Wege-Modus und als EX-Bus? Oder wie muss ich die SATs dann einstellen?

Gruß Jochen

Hi Jochen,
es läuft natürlich im 2 HF-Mode, der RX1 ist "EX Bus" und der RX2 "PPM pos" und "PPM 15" eingestellt die FW ist bei beiden die 3.13 (mit dieser gekauft).

@Onki, mit der 3.20 wird vielleicht der Expander verbessert und wegen ABZ wird sicher mal was mit den Assist kommen
