THEMA:

Servos Vega 12_2035 drehen durch… 05 Jun 2019 18:45 #25

  • Asterix
  • Asterixs Avatar Autor
  • Offline
  • Senior Boarder
  • Senior Boarder
  • Beiträge: 76
  • Dank erhalten: 6
Hi Bube,

Heutige Erkenntnissse:
Weit weg von zuhause, auf dem Modellplatz wurde das RX / Servo Spiel gestartet, gleiche Steckweise, und siehe da...nichts, alles Mause tot.
Zu Hause, wider getestet, und das verrückte Spiele beginnt...
WLAN ausgeschaltet, wieder getestet, das gleiche Spiel, wieder verrückt...

Noch mal, meine Tests:
Reproduzierbar,
Fehler tritt nicht bei jedem Anstöpseln auf, ist unterschiedlich 1:1 / 1:2 / 1 auf 3 ca.
Jeti RX, 10/11
Tritt auf an Unterschiedliche RX Ausgänge,
Ohne Sender Signal,
6,4 > 8V,
Nur ein Servo Typ,
Keine Störung wenn Signalkabel von RX gezogen,
Wenn 3 Servos angestöpselt sind spielt nur eins verrückt und blockiert die beide anderen sind leicht drehbar,
Nur Zuhause,
Mit und ohne WLAN,
Mit und ohne Handy.
User Ludger, hat Tests bei sich mit Oszi durchgeführt, keine unormalheiten.

Und jetzt suche ich eine Kristallkugel...
Erdmagnetismus...ja ich weiß Gallier sind Verrückt...:whistle: :whistle:

Asterix

Bitte Anmelden oder Registrieren um der Konversation beizutreten.

Servos Vega 12_2035 drehen durch… 06 Jun 2019 08:51 #26

  • modellbauolle
  • modellbauolles Avatar
  • Offline
  • Platinum Boarder
  • Platinum Boarder
  • Beiträge: 535
  • Dank erhalten: 106
Lieber Asterix,

mit der Kristallkugel ist schon eine gute Idee, aber vielleicht verspeist du erst einmal gemeinsam mit Obelisk
ein mittelgroßes Wildschwein.......:P :whistle: :P

L.G. Jürgen

Bitte Anmelden oder Registrieren um der Konversation beizutreten.

Servos Vega 12_2035 drehen durch… 06 Jun 2019 09:03 #27

  • IG-Modellbau
  • IG-Modellbaus Avatar
  • Offline
  • Moderator
  • Moderator
  • Beiträge: 3137
  • Dank erhalten: 2244
Hallo an Alle,
was noch nicht beleuchtet wurde, wie ist der Pegel der Signalleitung des Servos, wenn diese nicht mit dem Empfänger verbunden ist und wie schaut es aus, wenn sie verbunden ist.
Folgendes könnte sein:
Signalleitung offen Hi-Pegel, angeschlossen an Empfänger, durch leichten Pull-Down, könnte sich ein Pegel einstellen, der auf der "Schwelle" liegt, so das das Servo undefinierte Signale sieht.
Anderer Empfänger, evtl. leicht anderer Pegel...
Müsste mal jemand messen.

Ingmar

Bitte Anmelden oder Registrieren um der Konversation beizutreten.

Servos Vega 12_2035 drehen durch… 06 Jun 2019 11:45 #28

  • Benutzername
  • Benutzernames Avatar
  • Offline
  • Gold Boarder
  • Gold Boarder
  • Beiträge: 267
  • Dank erhalten: 98
Hallo Ingmar,

das ist ein guter Ansatz!
Ich habe leider nur KST und keine Vega Servos im Einsatz, sonst würde ich das mal testen.

Viele Grüße
ludger

Bitte Anmelden oder Registrieren um der Konversation beizutreten.

Servos Vega 12_2035 drehen durch… 10 Jun 2019 12:08 #29

  • Asterix
  • Asterixs Avatar Autor
  • Offline
  • Senior Boarder
  • Senior Boarder
  • Beiträge: 76
  • Dank erhalten: 6
Hi Bube,

Da das Wetter eigentlich nicht zu fliegen geeignet ist...
habe mir die Mühe gemacht und ein Empfänger REX 12 (SW 1.03) aus einem meine Modell gegraben.

-Gleiche Bedingungen,
-Gleiche Tests,
-X mal Tests durchgeführt,

Es gab ein krassen Unterschied...
Bei dem REX 12 GIBT ES KEIN SERVO ZAPPELN !!

Die Vermutung liegt also nah das die (meine) RX 10 und 11 mit SW 3.24 irgend etwas nicht sauber verarbeiteten / trennen / ausspucken.

Kann mir jemand erklären wieso das so ist ? Komme leider nicht aus der Elektronen Ecke.

Asterix

Bitte Anmelden oder Registrieren um der Konversation beizutreten.

Servos Vega 12_2035 drehen durch… 10 Jun 2019 13:15 #30

  • Blademaster
  • Blademasters Avatar
  • Besucher
  • Besucher
Hi Asterix,

die Signalausgänge Deiner "Problemempfänger" werden sich in einem sehr hochohmigen Zustand befinden sofern der RX ohne den TX eingeschaltet wird.

Die von Dir verwendeten Vega KMST Servos haben sicherlich einen sehr hochohmigen Signaleingang und stellen somit quasi keine Last am Signalausgang
dar, welche den Signalpegel auf einen definierten Hi oder Low ziehen könnte.

Es wird nun so sein, dass in Verbindung mit dem Angeschlossenen Servo die Spannung am Signalausgang des Empfängers zu driften beginnt. Verursacht
durch geringste Störeinflüsse, Eigenleben oder was auch immer. Kommt die Spannung nun in den Bereich, in dem der Servoeingang Hi- bzw. Low- Pegel
unterscheidet, geht das "Gezappel" los.

Mit einem kleinen Widerstand (ca. 5k Ohm) zwischen Signalleitung und Masse wirst Du den Signalausgang auf einen definierten Pegel ziehen können und das
Gezappel hat ein Ende.

Grundsätzlich ist es unschön wenn ein Empfänger die Ausgänge in solch einen hochohmigen Zustand schaltet und eine "Mindestlastet" fordert um definierte
Ausgangspegel zu liefern.

Gleiches Problem hatte vor einiger Zeit ein Empfänger eines anderen Herstellers.

Mit einem entsprechenden Oszi. wird man sicher die wandernde Spannung beobachten können. Einfacher und ohne Oszi. kann man den hochohmigen Ausgang am Empfänger
mit Hilfe eines einige kOhm grossen Widerstandes gegen Plus testen. Ist der Ausgang mehr oder weniger "Hochohmig / Leistungslos" so wird sich der Signalpegel
deutlich in Richtung Plus verschieben. Schaltet man den Widerstand vom Signalpin gegen Masse wird die Spannung gegen 0V wandern.

Habe leider keinen von Dir genannten Empfänger. Und konnte nur mit REX Empfängern testen. Die ebenfalls von mir verwendeten Vega KMST Servos verhalten sich an meinem
REX 12 völlig ruhig und kraftlos sofern der RX ohne TX eingeschaltet wird. Mehrfach getestet, ohne jegliches Gezappel.

Zum Test habe ich an einem herum liegenden REX 7 den Signalausgang bei ausgeschaltetem TX mit einem Oszi. betrachtet. Selbst wenn ich diesen mit einem 5,6kOhm
Widerstand gegen Plus "belaste", wird der Signalpegel auf ca. 0,4 Volt gehalten. Genau so sollte es sein.

Evtl. kann Jeti bei den anderen Empfängern per FW nachbessern.

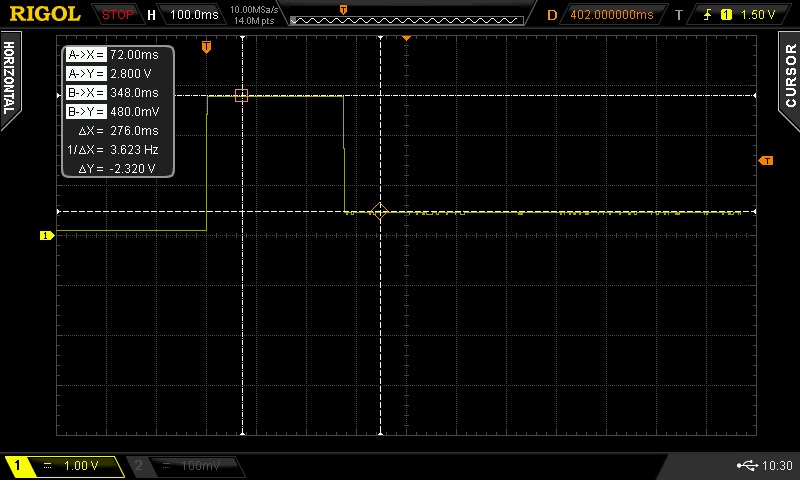

Anbei der aufgezeichnete Spannungsverlauf am Signalpin eines REX 7 wenn der Ausgang mit 5,6kOhm gegen Plus belastet wird. Wie zu erkennen, springt nach dem Anschliessen
des Empfängerakkus die Spannung für ca. 270msec. auf 2,8 Volt (Initialisierungsphase) und wird dann konstant auf 0,48 Volt gehalten.



Grüße,
Dirk
