THEMA:

Ubekannter Jeti Empfänger 01 Nov 2022 16:18 #1

  • Etschmayer
  • Etschmayers Avatar Autor
  • Offline
  • Senior Boarder
  • Senior Boarder
  • Die Basis ist das Fundament aller Grundlagen.
  • Beiträge: 57
  • Dank erhalten: 3

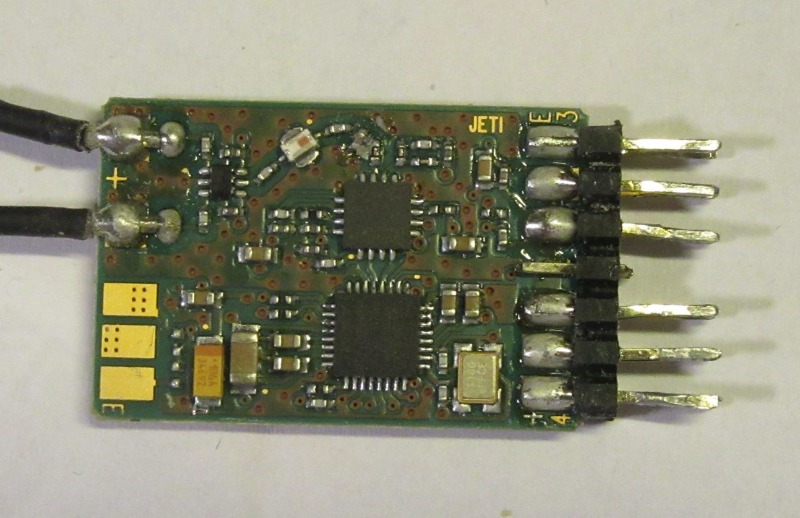

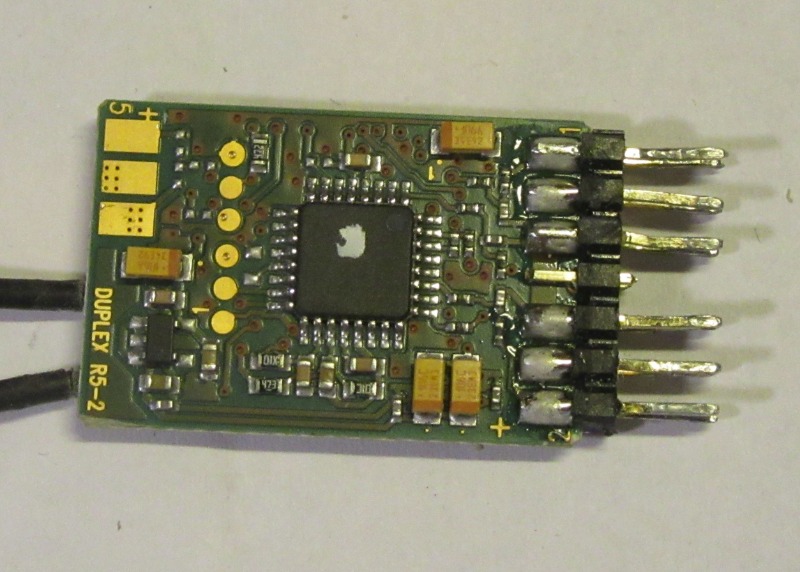

Kann mir jemand sagen, was das für ein Empfänger ist? Laut Platine Duplex R5-2.
War in einem Schrumpfschlauch drin. Hat 4 Pins für Kanäle und 2 mögliche Lötstellen(?).
Kann man da an diesen Lötstellen für Ext und Kanal 5 Pins anlöten?.

Vielen Dank für Hilfe und Tips!
J.E.
Jeti DC16
Anhänge:

Bitte Anmelden oder Registrieren um der Konversation beizutreten.

Ubekannter Jeti Empfänger 01 Nov 2022 18:48 #2

  • hgl
  • hgls Avatar
  • Offline
  • Expert Boarder
  • Expert Boarder
  • Beiträge: 105
  • Dank erhalten: 63
Das ist sehr sicher ein "Duplex EX R4 Hacker" (JDEX-R4H) ohne Gehäuse.
Das kannst du einfach testen, indem du ihn am Anschluss gegenüber der Antennen (also beim Aufdruck E 3) mit dem USB-Adapter verbindest (Signal außen). Das Jeti-Studio sollte ihn dann wie folgt anzeigen:
 2022-11-1 18:29:37 | Gerät erkannt
 2022-11-1 18:29:37 | Verbunden: ID = [42731:23499], Firmware Ver.: 3.23 (HW= 6.EB, BL= 2.04)
 2022-11-1 18:29:37 | Aktualisierung nicht gefunden

Für diese Empfänger gibt es zwei Firmware-Versionen; orig. ist ein 4-Kanal Empfänger für die Paraglider Modelle von Hacker; alternativ kann man sich einen 3-Kanal mit Duplex Telemetrie (nicht Duplex EX) flashen. Allerdings läuft das nicht über das Jeti-Studio, sondern noch über die Stand-Alone Update-Programme von früher, Download auf der alten Jeti-Seite oder bei Hacker [1].
Ich kann mir nicht vorstellen, dass sich daraus mit normalen Mitteln ein R5 machen lässt, da es dafür keine offizielle Firmware gibt. Das Teil wurde ja als günstiger 4-Kanal Empfänger exklusiv für Hacker aufgelegt.

mfg Harald

p.s. Der alte Duplex R4 im Schrumpfschlauch hatte neben den Antennen einen Anschluss für die JetiBox bzw. Telemetriesensoren, vgl. Bilder bei drone-zone [2].

[1] www.hacker-motor-shop.com/Sender-Empfaen...dNr=80001245&p=10486
[2] www.drone-zone.de/anleitung-nano-empfaen...i-duplex-ex-basteln/
mfg Harald
Folgende Benutzer bedankten sich: Etschmayer

Bitte Anmelden oder Registrieren um der Konversation beizutreten.

Letzte Änderung: von hgl. Grund: Tippfehler

Ubekannter Jeti Empfänger 01 Nov 2022 19:18 #3

  • hgl
  • hgls Avatar
  • Offline
  • Expert Boarder
  • Expert Boarder
  • Beiträge: 105
  • Dank erhalten: 63
Nachtrag: sofern vom Vorbesitzer die alternative Firmware geflasht wurde, funktioniert an dem Anschluss E 3 (Servoausgang 4) auch eine JetiBox und zeigt dir den Empfänger als "Duplex R3H+Ext" an. Der Bind-Stecker funktioniert immer an diesem Anschluss.

Der Empfänger ging früher für ca. 40-45€ über den Ladentisch und war ein netter Empfänger für HLGs oder einfache 2-Achs Modelle. Heute würde ich eher zu einem REX3 oder R5L greifen.

p.s. so wie die Bilder aussehen, würde ich den Empfänger eingehend prüfen (besonders den Mantel der äußeren Antenne), für einen Knickschutz an der Antennenbasis sorgen und ev. die Stiftleisten erneuern bzw. zumindest gerade biegen, bevor du dir damit Servostecker ruinierst.
mfg Harald
Folgende Benutzer bedankten sich: Etschmayer

Bitte Anmelden oder Registrieren um der Konversation beizutreten.

Ubekannter Jeti Empfänger 01 Nov 2022 21:10 #4

  • Etschmayer
  • Etschmayers Avatar Autor
  • Offline
  • Senior Boarder
  • Senior Boarder
  • Die Basis ist das Fundament aller Grundlagen.
  • Beiträge: 57
  • Dank erhalten: 3
Danke für die schnellen und kompetente Antworten. Das Jeti-Studio hat ihn wie beschrieben erkannt.
Kanal 5 ist für mich nicht relevant, war nur eine Idee.
Der Empfänger lässt sich an die DC16 binden. Mein Sender sieht ihn in der Geräteübersicht als R3H, kann aber die Konfiguration nicht laden.
Auch bekomme ich kein Servo zum laufen.
eine Verbindung zur Jeti-Box schaffe ich nicht - Waiting for Device...
Irgendwelche Ideen/Fixes ?- sonst entsorge ich ihn.
Jeti DC16

Bitte Anmelden oder Registrieren um der Konversation beizutreten.

Ubekannter Jeti Empfänger 01 Nov 2022 22:58 #5

  • hgl
  • hgls Avatar
  • Offline
  • Expert Boarder
  • Expert Boarder
  • Beiträge: 105
  • Dank erhalten: 63
Wenn du den Empfänger binden konntest, kommst du über die JetiBox-Emulation des Senders in das Empfänger-Menü.
Wenn die Jeti-Box per Kabel nicht verbinden kann, ist die 4-Kanal Firmware geflasht. Dann ist der Anschluss als Servoanschluss konfiguriert.
Eine Konfiguration über die Geräteübersicht im Sender ist m.W. nicht möglich (ich habe einige dieser Empfänger in Verwendung).

Ich würde noch Versuchen den Empfänger auf die Werksteinstellung zurückzusetzen (JetiBox Emulation -> Rx -> Measure -> dann ganz nach rechts -> autoset -> factory defaults) bzw. prüfen welche Kanal-Pin-Zuordnung (unter Out Pin Set) konfiguriert ist. Wenn das nichts bringt, könntest du eine der beiden Firmwareversionen von der Hacker-Website (4-Kanal ohne, oder 3-Kanal mit Telemetrie) neu flashen. Dass alle Servoausgänge defekt sind, kann ich mir fast nicht vorstellen; aber die Vorgeschichte des Empfängers musst du beurteilen.

mfg Harald
mfg Harald
Folgende Benutzer bedankten sich: skyfreak, Etschmayer

Bitte Anmelden oder Registrieren um der Konversation beizutreten.

Letzte Änderung: von hgl.

Ubekannter Jeti Empfänger 02 Nov 2022 09:29 #6

  • Etschmayer
  • Etschmayers Avatar Autor
  • Offline
  • Senior Boarder
  • Senior Boarder
  • Die Basis ist das Fundament aller Grundlagen.
  • Beiträge: 57
  • Dank erhalten: 3
Ich habe jetzt den Empfänger auf R3H + Ext geflasht und alles klappt super!
Ich gehe davon aus, dass das mit 4 Kanal ebenso funktioniert.
Vielen Dank!!
Jo
Jeti DC16
