R4H / R3H mit Telemetrie

  • Snüffel
  • Snüffel's Avatar Offline Autor
  • Neues Mitglied
  • Neues Mitglied
  • Beiträge: 15
  • Dank erhalten: 2

R4H / R3H mit Telemetrie wurde erstellt von Snüffel

Posted 09 Juni 2024 21:17 #1
Hallo zusammen
Ich habe einen R4H auf R3H mit Telemetrie umgeflasht.
Ich benutze ihn in meiner Carina (Ruder / Motor) um den Akku zu überwachen.
Leider klappt es mit der Anzeige nicht, ein R9 im Boot und alles wird korrekt angezeigt.

Ich habe mir ein neues Modell unisens angelegt und ein paar Versuche gemacht
Belegung: 1 Servo auf 3, Unisens am EXT Port, Akku

Der Sensor ist am R4H an Kanal 4 eingesteckt und wird im Menü Sensoren/Aufzeichnung korrekt erkannt.

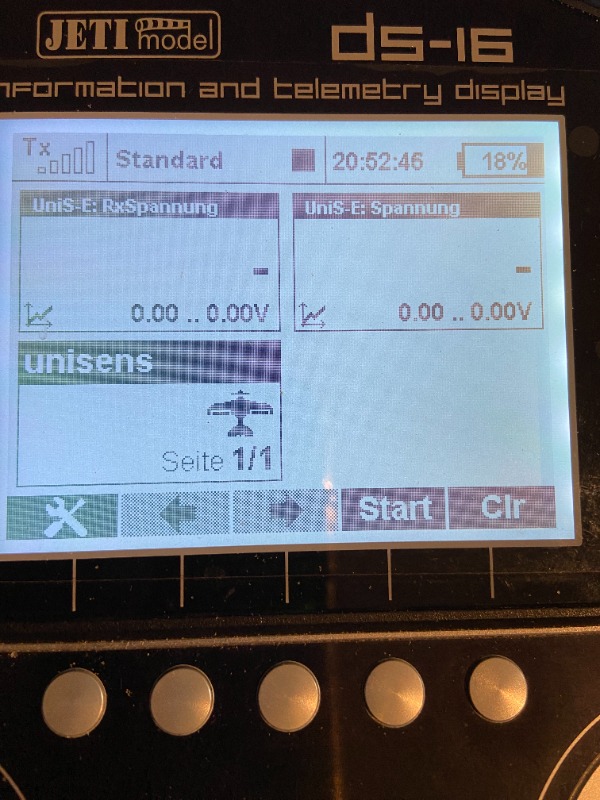

In der Telemetienanzeige kann ich die Kanäle auswählen, aber die Anzeige zeigt nur Striche.

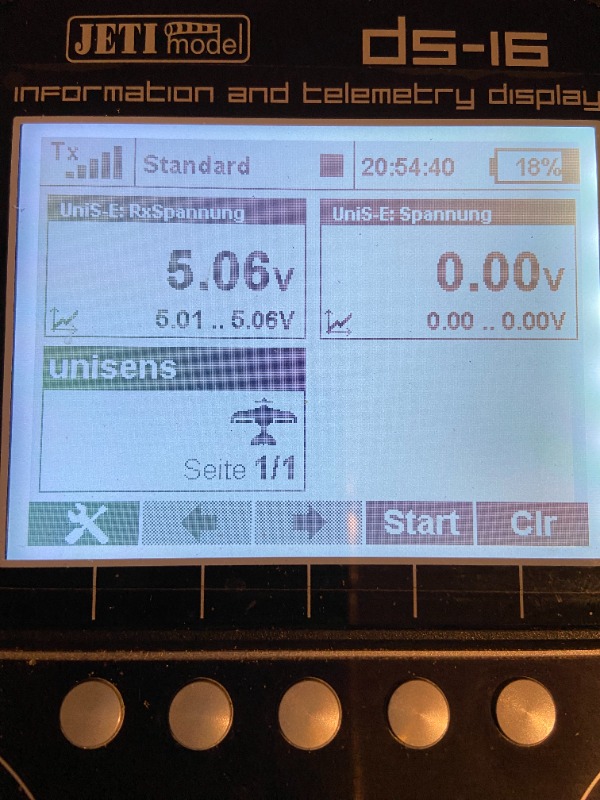

Am einem REX7 zeigt er die korrekt RX Spannung an, die Fahrakkuspannung ist auf Null da nichts angeschlossen ist.

Hat jemand eine Idee, was da schief geht?
Laut Anleitung kann er Basis Telemetry, aber kein EX.
Ich fände es nachvollziehbar, wenn der Sensor überhaupt nicht erkannt würde wenn es ein Problem gibt.
Dieser Zwitter (Erkennen, aber nicht Anziegen) verblüfft mich und ein R9 ist im Boot mit 2 Funktionen ein leichter Overkill
Gruß
Peter
von Snüffel

Bitte Anmelden oder Registrieren um der Konversation beizutreten.

  • cpt_volker
  • cpt_volker's Avatar Offline
  • Platinum Mitglied
  • Platinum Mitglied
  • Beiträge: 788
  • Dank erhalten: 319

cpt_volker antwortete auf R4H / R3H mit Telemetrie

Posted 09 Juni 2024 22:36 #2
Moin Peter,

keine Ahnung was unter „ Jeti Basis Telemetrie“ alles fällt. Der Unisens liefert Jeti-EX-Telemetrie (nicht EX-Bus!).
Da der R4h exklusiv für Hacker hergestellt wird, würde ich dort mal nachfragen. Ein REX3 sollte alternativ funktionieren.

Gruss,
Volker
Last Edit:09 Juni 2024 22:39 von cpt_volker
Letzte Änderung: 09 Juni 2024 22:39 von cpt_volker.

Bitte Anmelden oder Registrieren um der Konversation beizutreten.

  • Nobby
  • Nobby's Avatar Offline
  • Premium Mitglied
  • Premium Mitglied
  • Beiträge: 131
  • Dank erhalten: 71

Nobby antwortete auf R4H / R3H mit Telemetrie

Posted 09 Juni 2024 22:50 #3
Moin,

Der R4H kann die Telemetriedaten nur auf der Jetibox/ -Emulation darstellen.

Auszug von der Hacker Homepage:

DUPLEX 2.4EX Empfänger R4H

- der preisgünstigste Empfänger der JETI Duplex Reihe
- mit voller Reichweite!
- serienmässig mit 4 Servokanälen (fest belegt), einfach Binden und bis zu 4 Servoteckplätze nutzen
- durch FW Wechsel auch als 3Kanalempfänger mit Jeti Basic-Telemetrie (nicht EX!)
- kleine Bauform mit vollwertigem Gehäuse
- exklusiv für Hacker Motor hergestellt

technische Daten:
Gewicht [g] 7,6
Abmessungen [mm] 40 x 22 x 7
Kanäle max. 4
Telemetrie Jeti Basic-Telemetrie (nicht EX, Darstellung der Werte auf der JETI Box/ -Emulation)
Temperaturbereich [°C] -10 ... 85
Antennenlänge [mm] 2 x 100
Spannungsbereich [V] 3,2 - 8,4
Stromaufnhame [mA] 30
Satellitenempfängeranschluß Nein
Ausgangsleistung [dBm] 15
Empfangsempfindlichkeit [dBm] -106

Hinweis: keine PPM/UDI/EX Bus Ausgabe, nur Servosignale
(keine Einstellung über die Geräteübersicht des Jeti Duplex DC/DS Senders, dieser Empfänger wurde bewusst einfach ausgelegt)

Gruß
Norman
von Nobby

Bitte Anmelden oder Registrieren um der Konversation beizutreten.

  • Snüffel
  • Snüffel's Avatar Offline Autor
  • Neues Mitglied
  • Neues Mitglied
  • Beiträge: 15
  • Dank erhalten: 2

Snüffel antwortete auf R4H / R3H mit Telemetrie

Posted 10 Juni 2024 07:38 #4
Guten Morgen

die rot markierte Zeile kannte ich und war der Auslöser meiner Frage.
Auch nach Lesen dieser Seite www.jetimodel.com/support/technical-supp...uplex-telemetry.html finde ich keinen Hinweis welche der verschiedenen Versionen gemeint ist.
Das Programmierfile heißt DEVUP2_R3H_Ext.exe, was auf EX hindeuten könnte aber der Aussage widerspricht

In meiner DS16 gibt es eine JetiBox Emulation, mit der bekomme ich auch nichts vernünftiges angezeigt.

Ich werde bei Hacker nachfragen, was damit gemeint ist.
Gruß
Peter
Last Edit:10 Juni 2024 07:39 von Snüffel
Letzte Änderung: 10 Juni 2024 07:39 von Snüffel.

Bitte Anmelden oder Registrieren um der Konversation beizutreten.

  • Snüffel
  • Snüffel's Avatar Offline Autor
  • Neues Mitglied
  • Neues Mitglied
  • Beiträge: 15
  • Dank erhalten: 2

Snüffel antwortete auf R4H / R3H mit Telemetrie

Posted 10 Juni 2024 13:55 #5
Hallo zusammen

Hut ab vor dem Service von Hacker.
Ich habe eine Mail geschrieben und dann eine Klickanleitung bekommen wie man das alles einstellen muss.
Basis Telemetrie bedeutet: man muss die Jeti Box Emulation benutzen und dort sich Durchklicken bis man bei Mx ankommt.
Sofern der Sensor es unterstützt: nach unten und mit rechts solange bis die gewünschten Daten angezeigt werden.
Im Hauptfenster kann man die JB einblenden, aber nicht verändern.

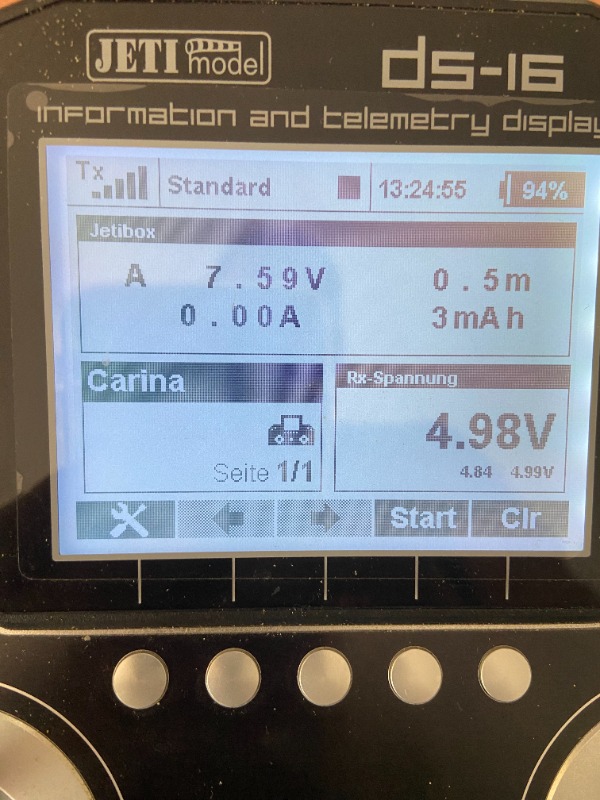

zum Boot fahren reicht mir das völlig aus, um rechtzeitig ans Ufer zurück zu kommen:
von Snüffel

Bitte Anmelden oder Registrieren um der Konversation beizutreten.

  • cpt_volker
  • cpt_volker's Avatar Offline
  • Platinum Mitglied
  • Platinum Mitglied
  • Beiträge: 788
  • Dank erhalten: 319

cpt_volker antwortete auf R4H / R3H mit Telemetrie

Posted 10 Juni 2024 16:21 #6
Hallo Peter,

du kannst die Anzeigen schon bedienen vom Hauptbildschirm aus. Einmal die „ESC“-Taste, dann bekommst du unter dem Bildschirm die Tasten 1-4 belegt mit den Pfeilsymbolen der Jetibox.

Gruß,
Volker
von cpt_volker
