Hallo zusammen,

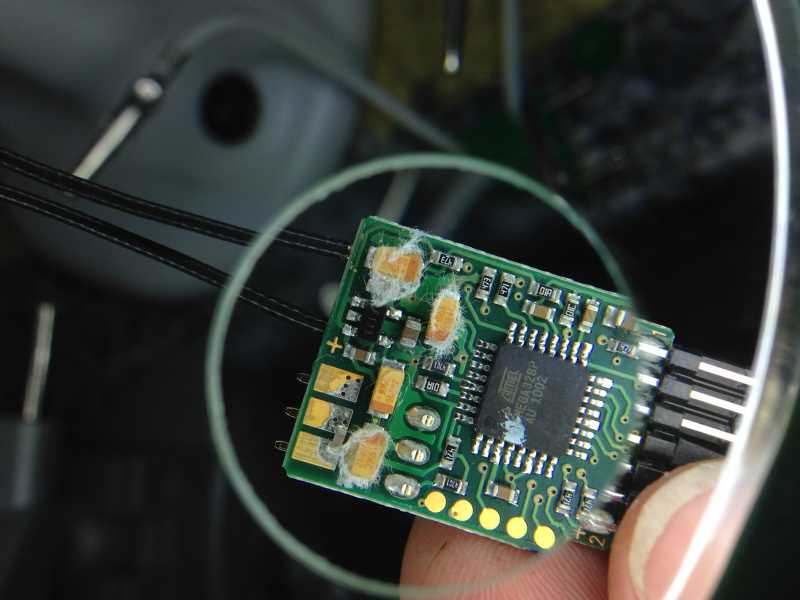

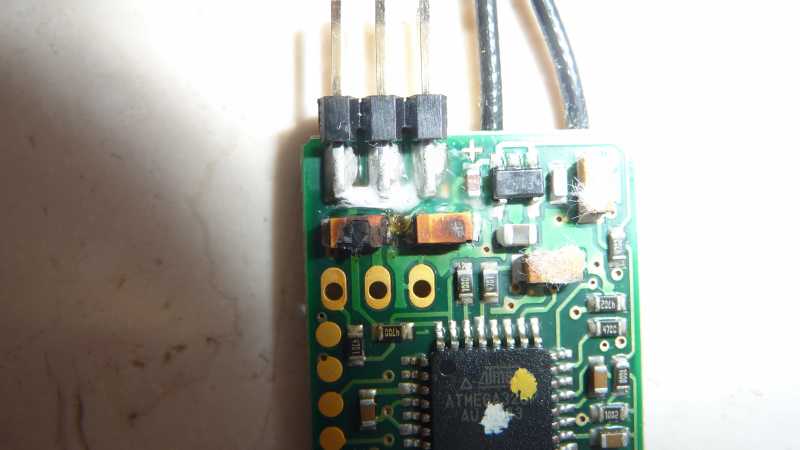

ich habe durch Schusseligkeit meinen alten R5 (VI/10) gekillt. Es scheinen aber nur die zwei verbrannren Bauteile betroffen zu sein, die im angehängten Foto zu sehen sind. Da ich die Möglichkeit besitze, SMD-Teile zu löten, würde ich einen Reparaturversuch wagen. Kann mir jemand sagen, um was für Bauteile es sich handelt? Die Kennung rechts ist noch lesbar: 106C und 1333 mit Q oder 0 davor. (Die 2 orangfarbenen Teile unterhalb des 3er-Anschlusses)

Gruss und Dank
Leo

Hmmm, ich habe glaube ich auch noch zwei RSat2 mit gleichen Symptomen...
Vielleicht kann ich nächste Woche auch mal noch ein paar Bilder dazu machen und einstellen.

Schönes WE euch.

kukulle

Hi,

hab da einen R4 offen, denke das wird gleich sein.........

Hallo Leo,

nur interessehalber: Woher nimmst Du die Gewissheit, dass z.B. Atmel-Prozessor und HF-Teil bei Deinem Missgeschick (Verpolung? Überspannung?) keinen Schaden genommen haben?

Gerade das HF-Teil könnte sowas übelnehmen, ohne gleich "total" auszusteigen
Und ich habe schon Atmel-Controller erlebt, bei denen nach einem "Unfall" plötzlich der Oszillator (das kleine 3-Pin Bauteil im Blechgehäuse daneben) sporadisch stehengeblieben ist - und dann geht auch nix mehr...

Bevor Du Deinen R5 also nach "Instandsetzung" wieder irgendwo einbaust, solltest Du zumindest einen gründlichen Funktionstest bei Ecktemperaturen (heiss / kalt) und bei grenzgängiger Versorgungsspannung machen...

Gruß und viel Erfolg beim Reparieren!
Henning


PS: Die Dimensionierung der beiden kaputten Puffer-C's ist übrigens m.E. recht unkritisch... Die Spannungsfestigkeit sollte natürlich stimmen (mehr geht natürlich immer)...

Hallo Emax,
Ich weis was du wieder über mich sagen wirst, aber ich würde es so wie folgt machen und dabei ganz ruhig mit einem neuen Empfänger beruhigt schlafen gehen!!!

Ich würde den Empfänger an z.B Fa.Hacker schicken und auf den Reparaturauftrag schreiben, "Habe ihn aus Versehen gegrillt" und bitte um einen Austauschempfänger für 32€+ ~9€ Versand.
P.S Der Empfänger muss natürlich von Fa. Hacker sein. Einen Tauschempfänger bekommt man nämlich auch bei Eigenverschulden!!!
MFg Harald.

Hallo,

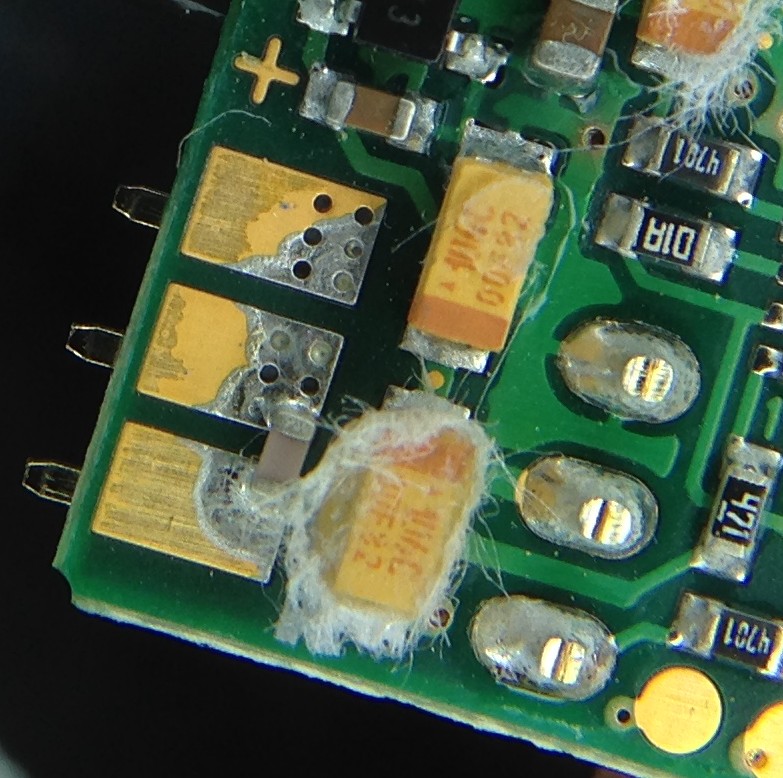

nein, diese Fasern sind auf der Innenseite der Isolierfolie und diese ist mit den Bauteilen veklebt.
wenn man versucht den Kleber abzukrazen ist auch die Bezeichnung weg.
Jetzt war aber der Kleber so transparent, dass ich diesen samt Fasern an den Bauteilen gelassen hab ;-(
