THEMA: USB-Interface zum Firmware-Update

USB-Interface zum Firmware-Update 20 Mär 2018 20:26 #13

  • sympho-schlepper
  • sympho-schleppers Avatar
  • Offline
  • Fresh Boarder
  • Fresh Boarder
  • Beiträge: 12
  • Dank erhalten: 3
Hallo Zusammen,

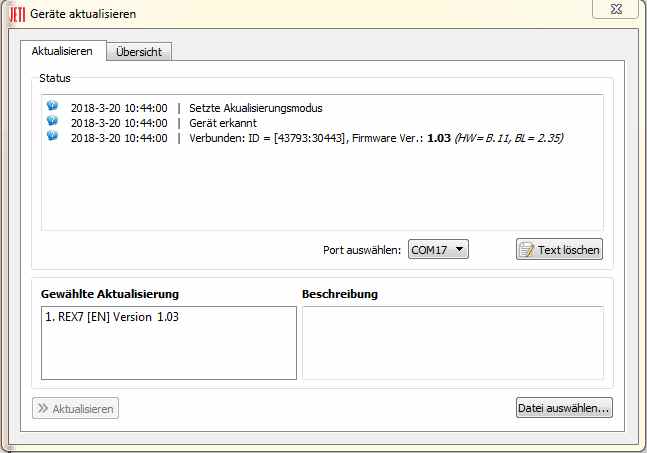

ich fliege nun auch Jeti DC24 und natürlich eine Menge neues Zubehör.

Ich möchte wie andere auch schon, vorhandene Dinge verwenden.

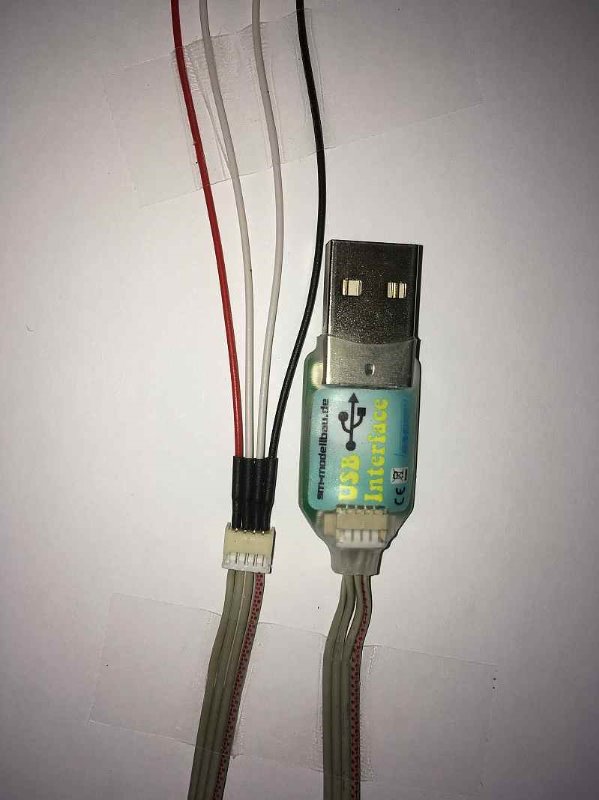

Da ich auch viel mit dem Unisens - E von SM arbeite habe ich auch den USB Adapter von SM.

Für die unter Euch habe ich den SM USM Adapter so umgebaut, das man Ihn für Jeti Empfänger und Sensor Updates nutzen kann.

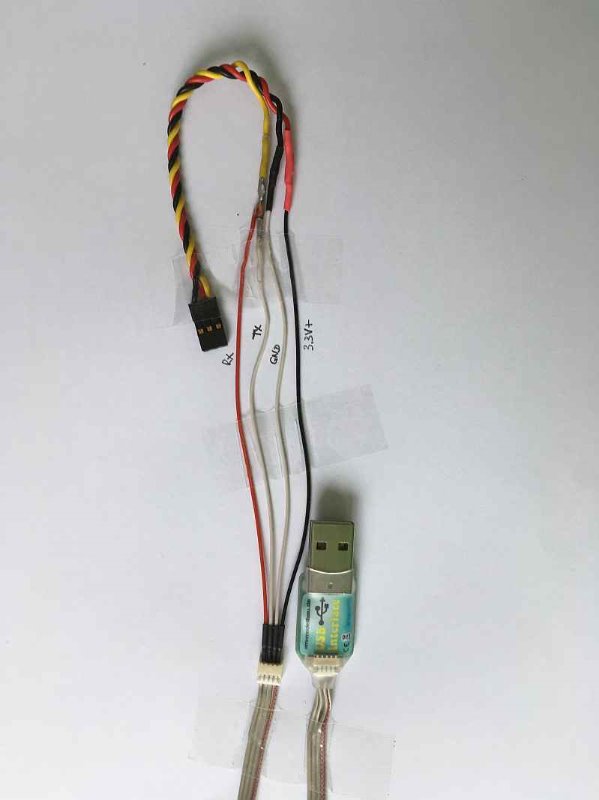

In den Bildern habe ich das mal anschaulich dargestellt, da sieht man dann die Verkabelung genauer.

Ich hoffe es hilft dem einen oder anderen mal schnell den Lötkolben anzuwerfen.

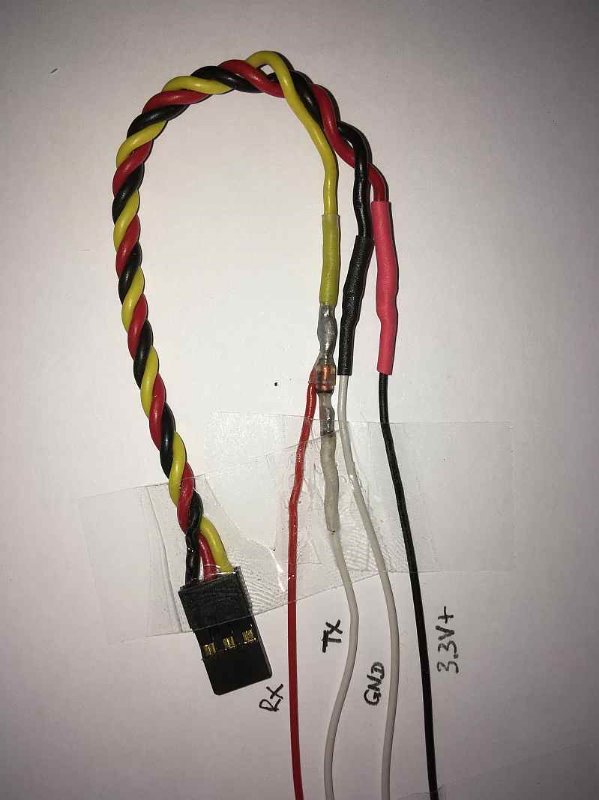

Die Diode ist eine einfache 4041.
Man kann natürlich auch mit einer Buchse als Anschluß arbeiten.

Gruß
Achim
Folgende Benutzer bedankten sich: dagobil
