R3L Konfiguration für SBUS und JLog

Mit welcher Impulszeit fliegst du? Hast du FS im HC3SX eingestellt?

Mir gefällt es einfach nicht dass es von Jeti keine Empfehlung bezüglich der Einstellungen im Empfänger gibt. Und warum wurde der Download von ihrer Seite entfernt?

Lg, Simon

Hallo Dirk

Bei Jeti USA ist die D-Bus vom ersten Tag in der fertigen fehlerfreien Version zum Download Esperit ist nur ein Händler.
shop.jetiusa.com/Articles.asp?ID=256
Hast Du mal probiert ob das ändern der Impulsgeschwindigkeit sich auch auf den D-Bus auswirkt.Schließlich ist der S-Bus genau dokomentiert und ein verstellen der Impulselänge sorgt ja nur für Irretation des nachgeschalteten System wie nun beim Rex 1.01 UDI der 20ms braucht und nun eigestellt werden muss.Auch könnte man dann das Computed (ohne Failsave) weglassen und die PWM Kanäle frei belegen .
Pwm Servos brauchen in der Regel 17 bis 20 ms und wie ich Dir schon geschrieben habe stehen bei mir die Empfänger auf 17ms für PWM da ich bis die 1,01 für Rex kam davon ausgegangen bin das der D-Bus sich nicht von den vorgeschriebenen ca.14 ms über die einstellbare Impulslänge entfernt
Messe das bitte einmal nach.Ich habe Martin schon Mittwoch angeschrieben und nehme an das ich nach den Betriebsferien Bescheid bekomme.

Frohe Weihnachten

Micha

@Simon lese mal hier nach: www.jetiforum.de/index.php/bus-se/4694-s-bus?start=102

Hallo Micha,

habe den Empfänger bisher nur im Computed Modus getestet. Hier wirkt sich die vorgegebene Impulszeit direkt auf das SBUS Signal aus.
Hatte anfangs 20msec. vorgegeben. Die Impulsabständes des SBUS Signals waren da exakt 20msec.

Wie es sich mit den physikalischen Ausgängen am Empfänger verhält habe ich noch nicht getestet.

@Simon:
Habe aktuell 14msec. Wie beim Futaba SBUS Signal eingestellt.

Grüße,
Dirk

Danke der Info,

Also align,Futaba funktioniert bei 17 ms computed.Wie ist den die Impulslänge ohne computed im D-Bus.

Danke für Deine Mithilfe.

Micha

Hallo Micha,

habe nochmal verschiedene Tests gemacht und dabei das SBUS Signal, als auch das Signal an den physikalischen
Servoausgängen aufgezeichnet.

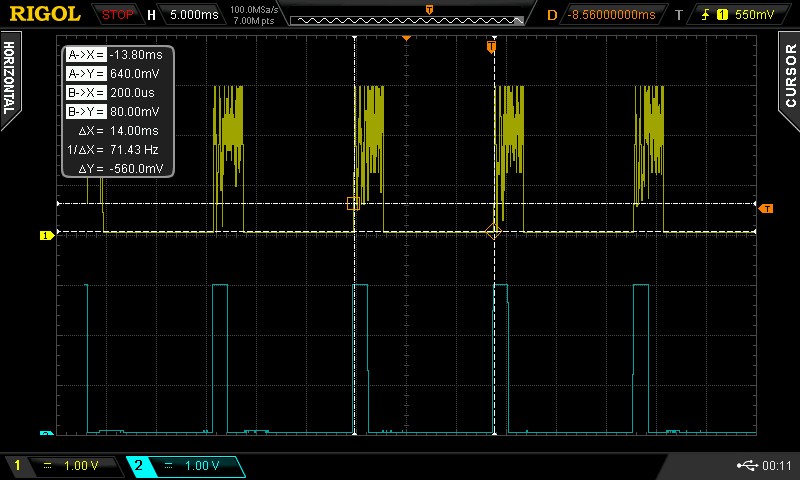

Am original Futaba Empfänger wird das SBUS und das direkte Servosignal im Takt von 14msec. ausgegeben.

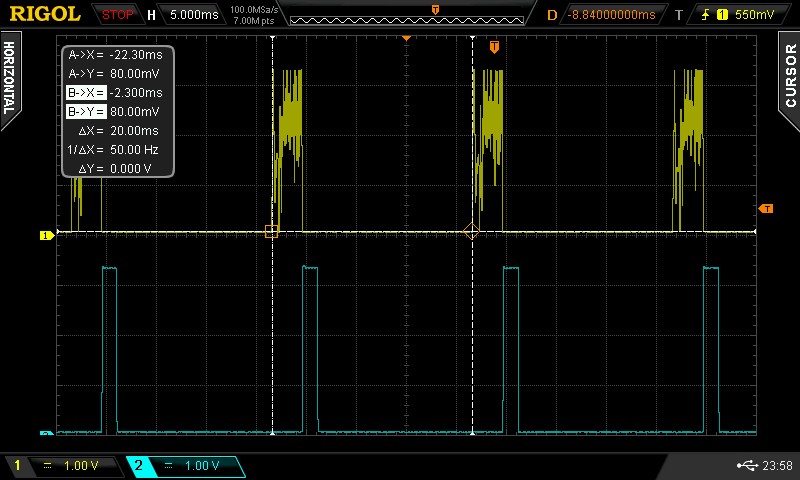

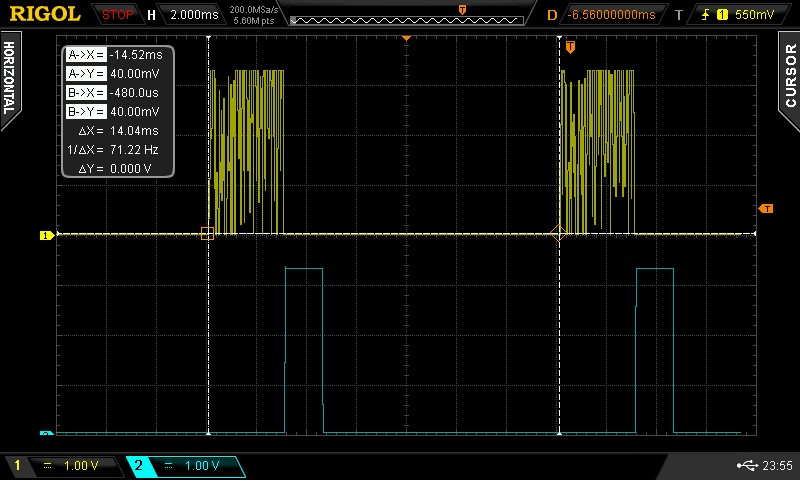

Dann der Jeti Test im Computed Mode. Je nach gewählter Impulszeit wird das SBUS und auch das direkte Servosignal
ausgegeben.

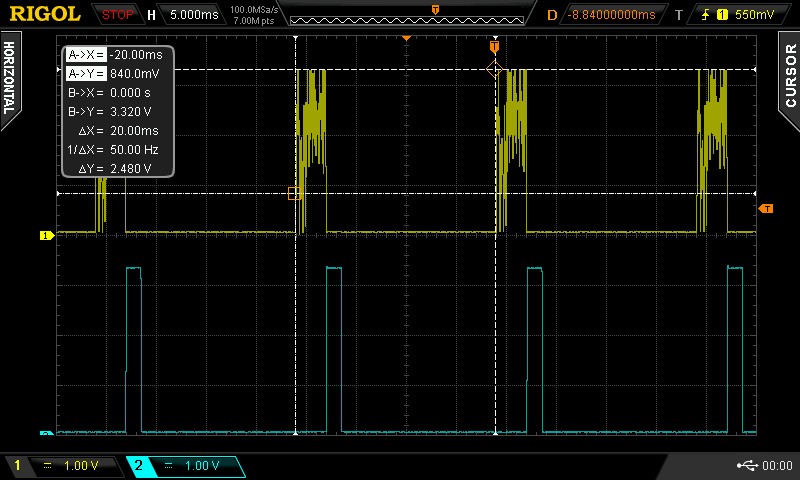

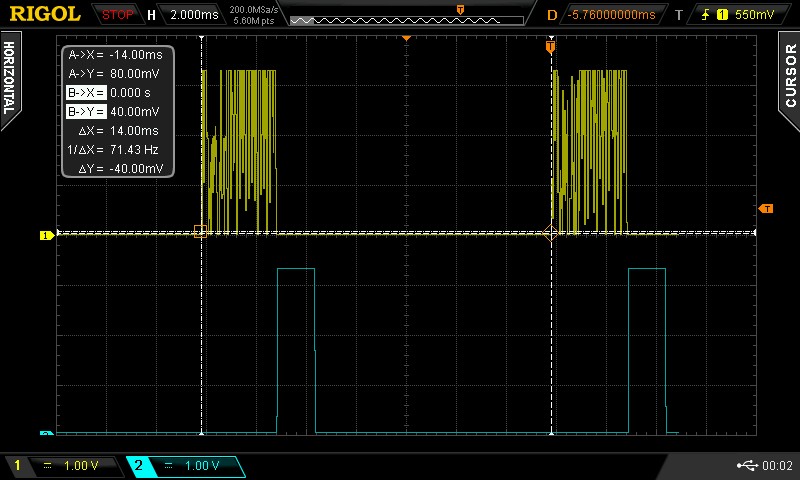

Jeti Test im Direct Mode. Auch hier folgt das SBUS und direkte Servosignal den vorgegebenen Impulszeiten.

Da ich bisher all meine Helis mit per SBUS gekoppelten Futaba Empfängern betrieben habe, werde ich auch
den Jeti Empfänger auf 14msec. konfigurieren.

Anbei die verschiedenen Screenshots vom Oszi.


Grüße
Dirk

Hallo Dirk,

Eine sehr wichtige Info!

Setze doch Bitte diesen Post 16 hinter den S-Bus Threat ,dann ist alles zusammen und jeder weiss danach was er einstellen muss.

Micha
