2Spannungen an EINEM Empfänger 4,8+6,0volt

Hallo SteffMT,
Danke für den hinweis auf den Adapter, habe den Anbieter via ebay mal gefragt ob sein Teil dafür geeignet wäre, bin mal auf die Antwort gespannt,
Mein Adapter hat dann wohl die gleiche Funktion, nur eben für 4 Servos.

also ich würde mich direkt an Multiplex wenden, die müssten es am besten wissen.

www.multiplex-rc.de/


Gruß
Bernd

Hallo Rak?,

also in so ziemlich jedem, mir bekannten Empfänger, ist die Servo-Stromversorgung (Plus/Minus) bei allen Servoausgängen satt miteinander verbunden (OK bei der CB200 nicht, das ist streng genommen auch kein Empfänger).

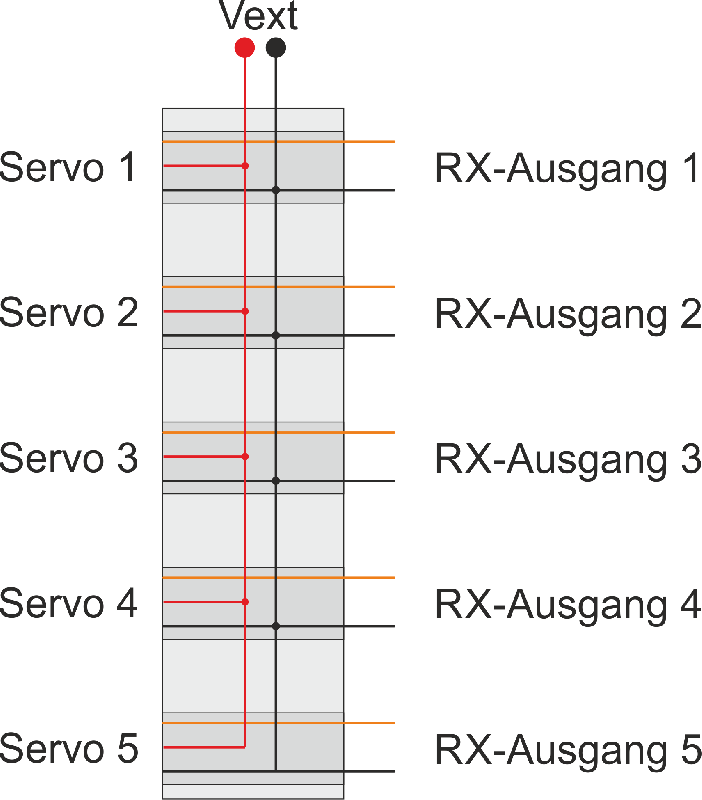

Sinn eines Externadapters ist es nun, sich von einem (oder in deinem Fall offenbar 4) Servoausgang das Signal und die Masse zu holen, die Betriebsspannung aber von einer anderen Quelle. Kein Hexenwerk also.



Das Problem bei MPX wird eher der Stecker sein, wenn das Ding schon etwas auf dem Buckel hat.
So eine Lösung ist mit jedem Empfänger machbar. Wichtig ist halt nur, das kein Plus anliegt bzw. keine direkte Verbindung zwischen Plus am RX und dem Adapter besteht. Die hier genannte Lösung mit 2 Dioden in Reihe ist ein probates Mittel, die Spannung zu reduzieren. Schicker wäre ein kompletter Regler, den man ggf. noch einstellen kann. Ein 5V Regler sollte bei 6V Eingang aber dennoch funktionieren.

Sofern der Stecker passt, sehe ich keinen Grund, warum das am R14 nicht klappen sollte. Völlige Sicherheit gibt ein Ohmmeter. Masse sollte überall durchgeschleift sein, die Plusversorgung am Servoausgang nur zum Extern-Eingang gegen, aber nicht zum Empfängereingang.
Dazu braucht man wirklich nicht bei MPX anfragen, das ist Grundwissen, der geschlossene Stromkreis.

Viele Zubehörteile mit sehr komplexen Namen, bergen simple oder gar keine Technik innendrin :lol: .

Gruß
Onki

SteffMT wrote: Alternativ könntest du auch mit 6V auf den Empfänger gehen.
Bei den Servos die 4,8V haben sollen trennst die Plusleitung auf und lötest ne Diode ein was so 5,3V ergibt. bei 2 dann 4,6V.

Ich würde nicht mit 2 verschiedenen Spannungen in einem Modell arbeiten. Man muss wirklich aufpassen sonst passieren fatale Fehler. Der Vorschlag mit den Dioden ist meiner Meinung nach mit Abstand der beste und sicherste. Eine 5A Silizium-Diode kostet fast nichts, wiegt fast nichts und macht genau was du willst.
Außerdem: Wieso verwendest du nicht 5,5V am BEC ? Damit funktionieren ALLE Low-Volt-Servos.

Ja, Danke an Alle,

besonders an Onki,

bißchen nachdenken bringt einem das Ziel nun wirklich ein bißchen näher.


An Alle:
Habe so viel Akkus im Schiff , auf den einen kommt es nun auch nicht mehr an, so ist es wenn man BEC nicht lieben kann.

Und die Servo-Stecker muss ich eh´ laufend umlöten, kenn ich schon, nur ein schöner Scherz, das ausgerechnet die einzig an sich passenden Stecker der Jumbo Servos jetzt auf MPX gelegt werden, such is life.
