Jeti DC-16 II Box für externes Sendemodul 22 Jun 2021 20:58 #1

  • Maibach
  • Maibachs Avatar Autor
  • Offline
  • Junior Boarder
  • Junior Boarder
  • Beiträge: 23
  • Dank erhalten: 7
Hi,

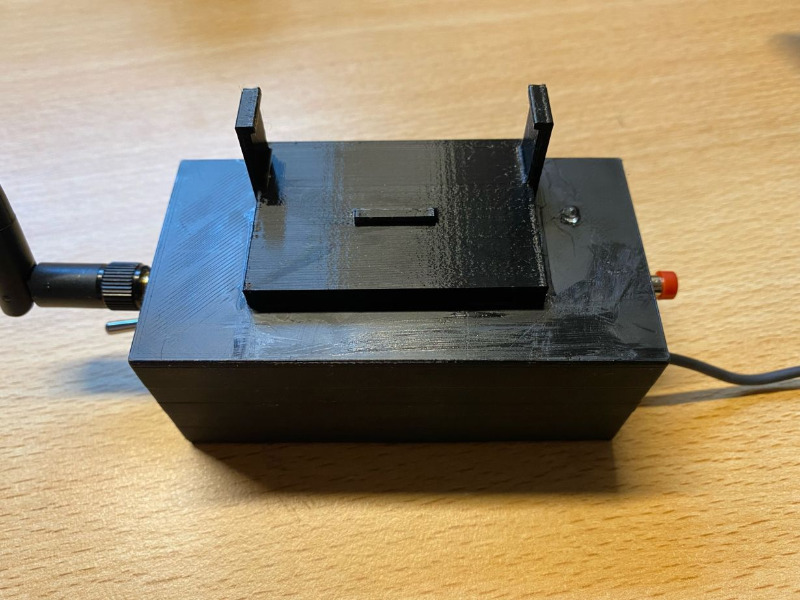

für die Jeti DC-16 II habe ich eine kleine Box für ein externes Sendemodul konstruiert.

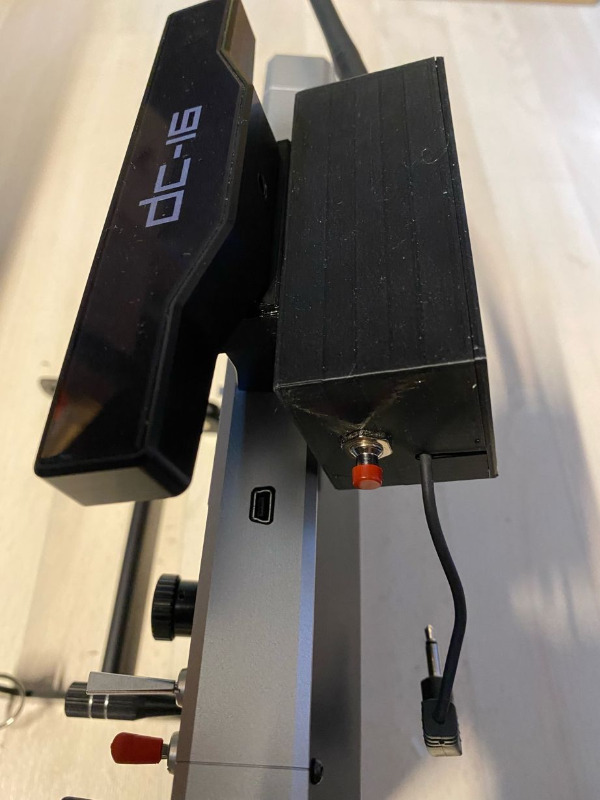

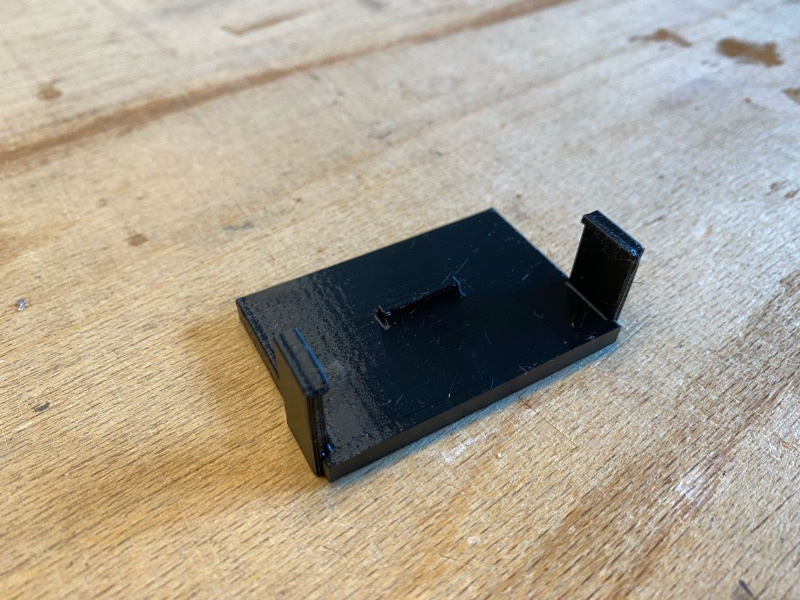

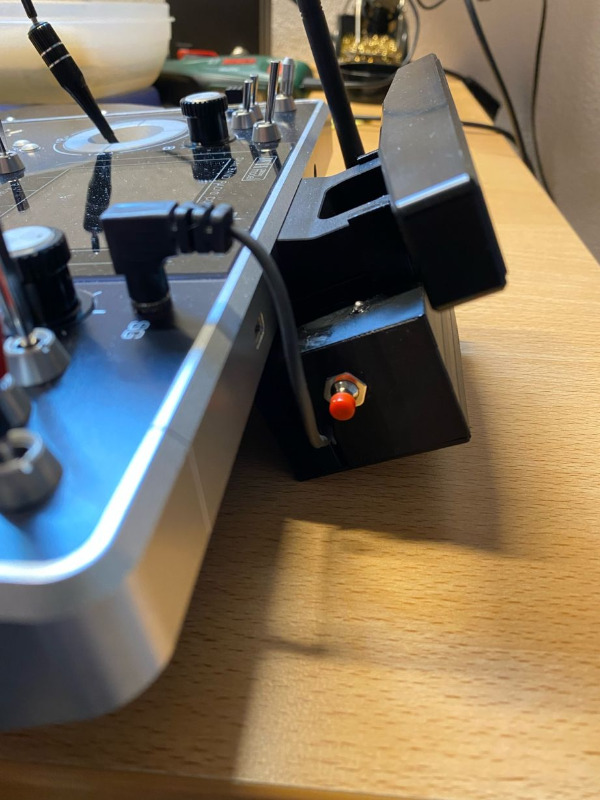

Das Design beinhaltet einen Montageclip um die Box an der DC-16 Antenne zu befestigen, sodass sich eine stabile Konstruktion ohne viele externe Kabel ergibt.

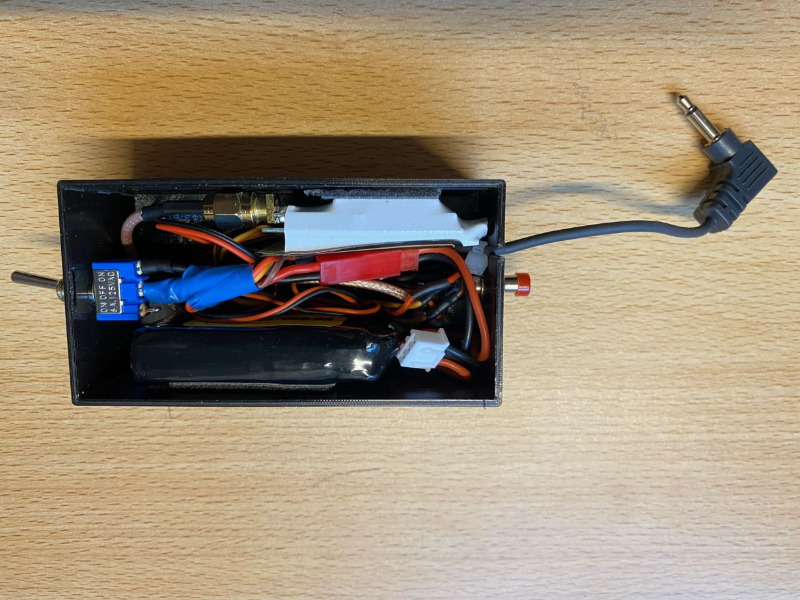

In meinen Fall habe ich ein Orange RX DSMX DIY Modul mit einem 2S/600mAh Lipo verbaut.

Angeschlossen wird das Modul an die PPM Out Buchse von Jeti.
Die Ausbrüche für das PPM Kabel, Antenne, Bind-Taster, Ein/Aus Schalter und die Status LED sind in der Konstruktion vorgesehen.
Das Ganze habe ich auch auf Thingiverse veröffentlicht.


Gruß,
Markus
