Abmessungen des Senders DS-16

  • Jürgen
  • Jürgen's Avatar Offline Autor
  • Moderator
  • Moderator
  • Beiträge: 4284
  • Dank erhalten: 2063

Abmessungen des Senders DS-16 wurde erstellt von Jürgen

Posted 03 März 2013 07:57 #1
Genaue Größe habe ich nicht, aber der Sender hat etwa die Ausmaße einer MX 22. Der Kopfhöreranschluss sitzt vor Kopf.
Gruß
Jürgen
the master of the Desaster
von Jürgen

Bitte Anmelden oder Registrieren um der Konversation beizutreten.

  • miluxx
  • miluxx's Avatar Offline
  • Premium Mitglied
  • Premium Mitglied
  • Beiträge: 94
  • Dank erhalten: 15

miluxx antwortete auf Abmessungen des Senders DS-16

Posted 03 März 2013 09:52 #2
Moin.

sorry falsch gelesen, des DC-Maße nützen nicht wirklich....
des passt scho...
Last Edit:03 März 2013 09:57 von miluxx
Letzte Änderung: 03 März 2013 09:57 von miluxx. Begründung: zu blöd zum titel lesen.... :-)

Bitte Anmelden oder Registrieren um der Konversation beizutreten.

  • Jürgen
  • Jürgen's Avatar Offline Autor
  • Moderator
  • Moderator
  • Beiträge: 4284
  • Dank erhalten: 2063

Jürgen antwortete auf Abmessungen des Senders DS-16

Posted 03 März 2013 10:21 #3

MMüller73 wrote: Hallo Jürgen,
danke für deine Antwort.
Du meinst dass der Kopfhörerausgang an der Vorderseite des Senders sitzt wo auch der Mini-USB Anschluss ist?
Gruß MMüller73.

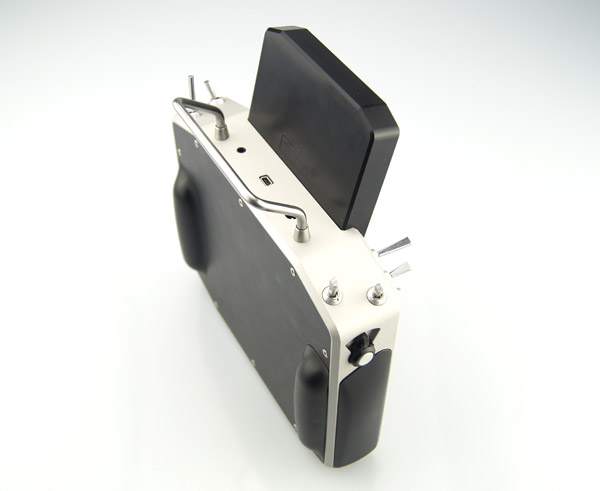

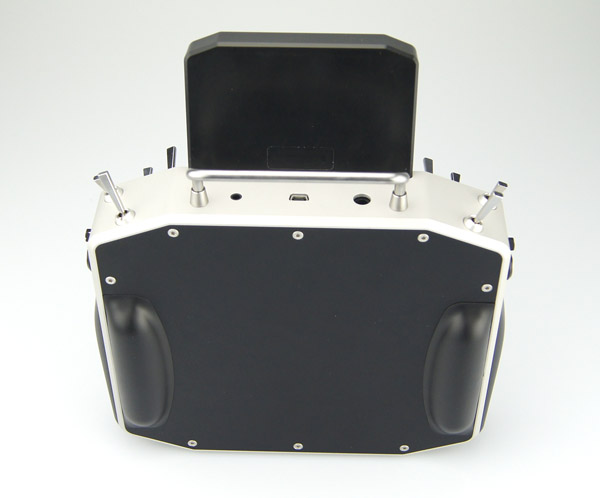

Ja, siehe Bild.
Die Anlage ist genau so dünn, wie die DC 16. Liegt super in der Hand.

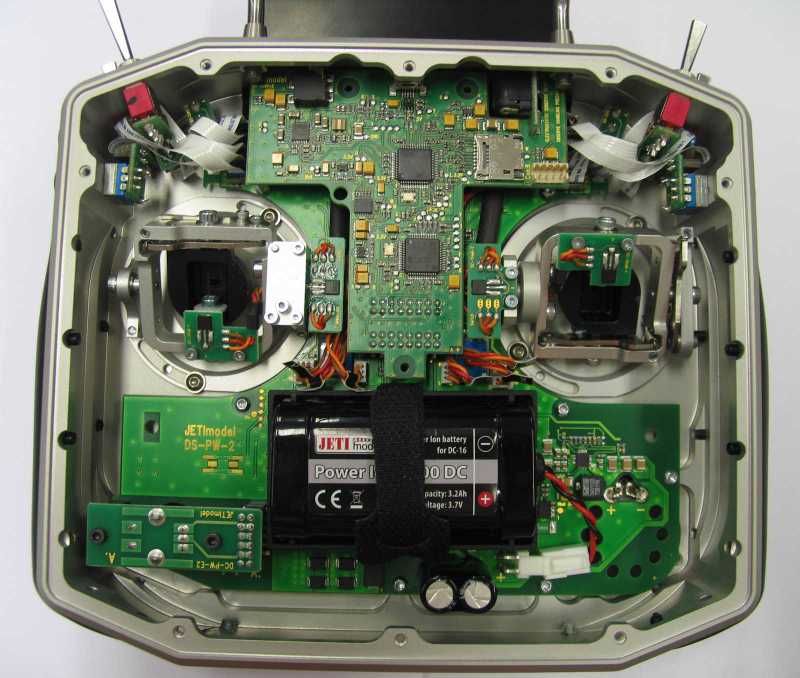

Und hier gibt es Bilder vom Innenleben der DS 16
Gruß
Jürgen
the master of the Desaster
Last Edit:03 März 2013 10:26 von Jürgen

Anhänge:

Letzte Änderung: 03 März 2013 10:26 von Jürgen.

Bitte Anmelden oder Registrieren um der Konversation beizutreten.

  • PW
  • PW's Avatar Offline
  • Moderator
  • Moderator
  • Beiträge: 9680
  • Dank erhalten: 3806

PW antwortete auf Abmessungen des Senders DS-16

Posted 03 März 2013 10:49 #4
Hallo,

so.. habe gerade mal meinen DS-16 vermessen

Breite: ca. 19,5 cm bezogen auf den Alurahmen, mit den Gummi aussen ca. 20,5 cm

Tiefe: ca. 17 cm (bezogen auf den Alurahmen)
ca. 23 cm Unterkante Alurahmen bis Ende des Displays

Höhe: ca. 4 cm bezogen auf den Alurahmen


Der Sender liegt super in der Hand; Gewicht hatten wir ja schon mal mit knapp unter 1,3 kg. Mit dem Jeti Senderriehmen ist der Sender klasse austariert, lässt man ihn los, hängt der Sender absolut gerade. Ich habe mittlerweile viele viele Flüge gemacht und alles läuft soweit problemlos.



Gruss

PW
Rechtsbeistand u.a. bei "Modellflugproblemen"etc. : Rechtsanwälte Wessels & Partner, Tel.: 02362/27065

PW Modellbautechnik ( Jeti Kombiangebote, Beratung/Einstellservice etc.)
Last Edit:03 März 2013 10:50 von PW
Letzte Änderung: 03 März 2013 10:50 von PW.

Bitte Anmelden oder Registrieren um der Konversation beizutreten.

  • Jürgen
  • Jürgen's Avatar Offline Autor
  • Moderator
  • Moderator
  • Beiträge: 4284
  • Dank erhalten: 2063

Jürgen antwortete auf Abmessungen des Senders DS-16

Posted 03 März 2013 13:31 #5

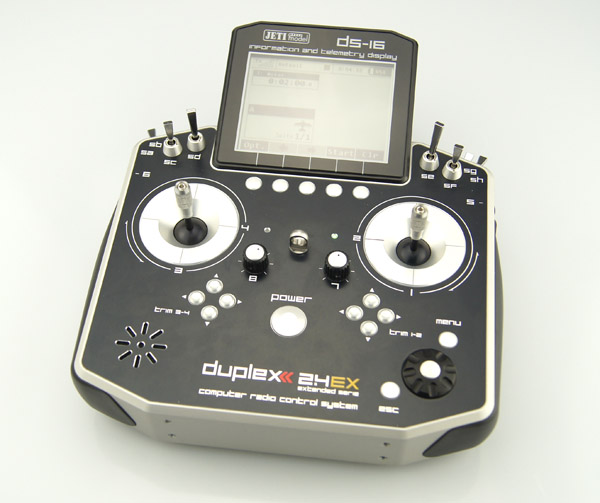

Hier noch ein paar Bilder.






Gruß
Jürgen
the master of the Desaster
von Jürgen

Anhänge:
