Programmierfrage

Hallo

Ich habe an meiner Jeti DC24 V2 zwei Servos an dem seitlichen Schieberegler eingestellt wo richtig auf und zu fahren. Ich möchte aber wenn ich einen Schalter umlege das die zwei Servos auf einen bestimmten Wert fahren z.b. 100% offen egal wo der schieberegler gerade steht. Wenn der Schalter wider deaktiviert ist sollen die Servos wider den schieberegler folgen.

Gruß Hannes

Hallo Hannes,

ich habe zwar keine V2, aber es sollte eigentlich der gleiche Weg sein...

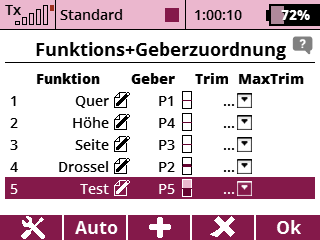

Ich habe mir eine Funktion Test angelegt und als Geber den Drehregler 5 eingestellt. Entspricht jetzt deinem Schieberegler und ich kann proportional von -100 bis +100 steuern.

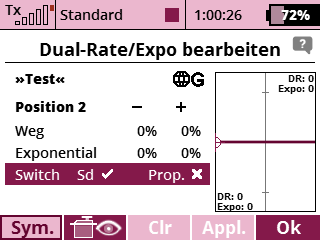

Als Schalter benutze ich jetzt SD und damit reduziere ich den Servoweg auf 0 egal wie du den Drehgeber bewegst.



Jetzt brauchen wir aber einen beliebigen Fixwert und den holen wir uns mit einem Mischer

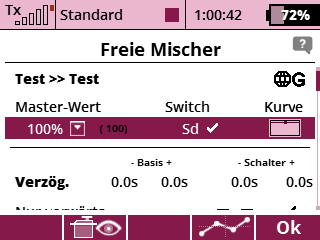

Wir mischen die Funktion Test auf Test mit 100%

Bei der Mischerkurve stelle bitte Konstant ein und jetzt kannst du einen beliebigen Wert in % eingeben. DIeser Wert wird dann einfach als Fixwert ausgegeben solange der Schalter aktiv ist.

LG Gü

Hallo,

Danke dir, werde ich heute gleich mal testen.


Ich hätte noch eine Frage. Ich benütze in einem Modell einen Powerbox Mercury mit Kreisel. Der Kreisel wird mit einen 3Stufen Schalter zwischen aus und zwei „Kreiselwerten“ geflogen
Also in etwa so:
Stufe 1 +60% Heading Hold
Stufe 2 0% Kreisel aus
Stufe 3 +80% Heading Hold
Es wird aber nur dieser zuvor programmierte Schalter erkannt und funktioniert auch. Ich hätte aber gerne die dritte Schaltfunktion auf einen Knüppelschalter.
Also das wenn der Schalter auf Stufe 1 steht und ich den Knüppelschalter umlege dieser dann das gleiche macht als wenn der 3Stufen Schalter auf Stufe 3 steht. Stufe 2 soll aber immer Kreisel aus sein. Ich kann aber in der Weiche keinen zweiten Schalter anlegen es geht nur ein Schalter der wo alle drei Funktionen schalten kann.

Gruß Hannes

Hallo Hannes,

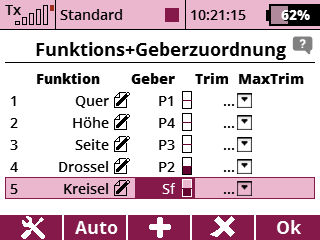

zunächst habe ich mir die Funktion Kreisel angelegt..und einen 3 Stufen Schalter als Geber verwendet



und dann die Funktionskurve nach deinen Vorgaben eingestellt also Schalter oben 60% Mitte 0% unten 80%



Jetzt funktioniert zunächst dein 3 Stufen Schalter nach deiner Vorgabe!

Wenn dein 3-Stufen Schalter unten auf 80% steht, dann braucht ja der 2-Stufen Schalter nichts machen weil ja schon 80% ausgegeben werden...
Der soll erst aktiv werden wenn dein 3-Stufen Schalter oben auf 60% steht...

Na dann legen wir einen logischen Schalter an der aktiv wird wenn der 3-Stufen Schalter oben ist und der 2-Stufen Schalter unten ist...

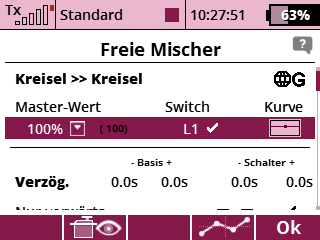

Jetzt einen Mischer anlegen der als Schalter den logischen Schalter benutzt den wir angelegt haben



Und in der Kurve stellen wir jetzt 20% ein weil ja der 3-Stufen Schalter bereits 60% ausgibt und wir nur 20% addieren wollen...



LG Gü

Günter07 wrote:

Hallo Hannes,

ich habe zwar keine V2, aber es sollte eigentlich der gleiche Weg sein...

Ich habe mir eine Funktion Test angelegt und als Geber den Drehregler 5 eingestellt. Entspricht jetzt deinem Schieberegler und ich kann proportional von -100 bis +100 steuern.

Als Schalter benutze ich jetzt SD und damit reduziere ich den Servoweg auf 0 egal wie du den Drehgeber bewegst.

Jetzt brauchen wir aber einen beliebigen Fixwert und den holen wir uns mit einem Mischer

Wir mischen die Funktion Test auf Test mit 100%

Bei der Mischerkurve stelle bitte Konstant ein und jetzt kannst du einen beliebigen Wert in % eingeben. DIeser Wert wird dann einfach als Fixwert ausgegeben solange der Schalter aktiv ist.

LG Gü

Hallo Günter,

klasse Vorschlag! ...ich habe gerade keinen Sender zur Hand...mein Gedanke war aber, ob man mit Dual Rate nicht gleich auf den Fixwert schalten könnte, anstatt auf Null, um dann den Fixwert über den Mischer zu erhalten?

Viele Grüße
Kai

Hallo Kai,

geht nicht weil der Geber 5 immer noch steuern würde, reduziert auf 80%! Du hättest also keinen fixen Wert!!!


LG Gü
