DC24 2 - 2-fach und 3-fach Steuerknüppel anbringen und verlöten

Hallo zusammen,

ich habe eine DC24II und möchte die Standardknüppel gegen 2-fach und 3-fach Steuerknüppel ersetzen. Die habe ich mir auch von Jeti gekauft und nun das ganze vorbereitet. Ich habe dazu mal ein Foto von Hacker beigefügt und dann das ganze, wie das bei mir am Sender aussieht.

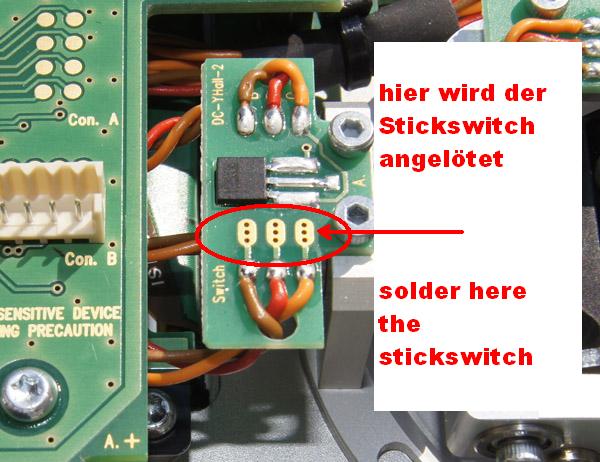

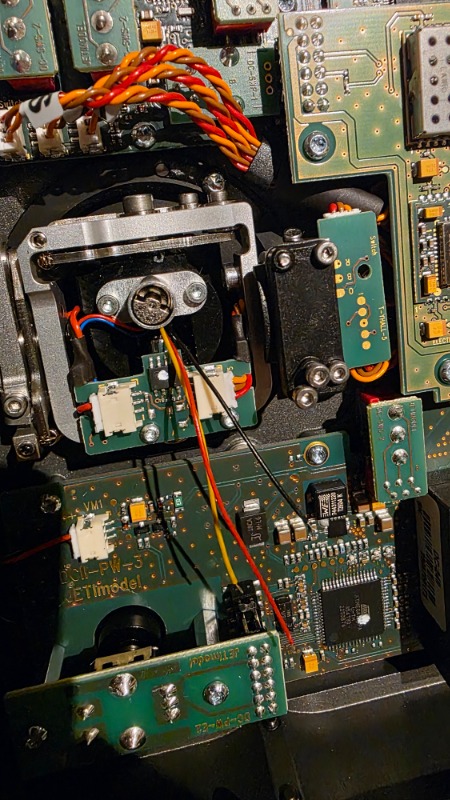

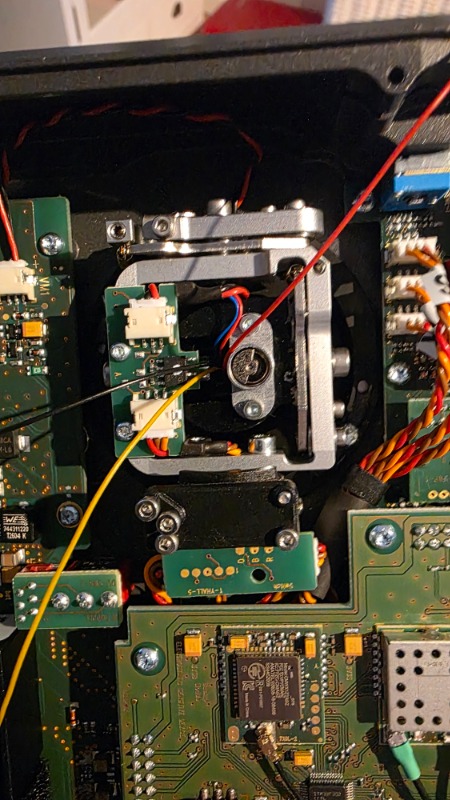

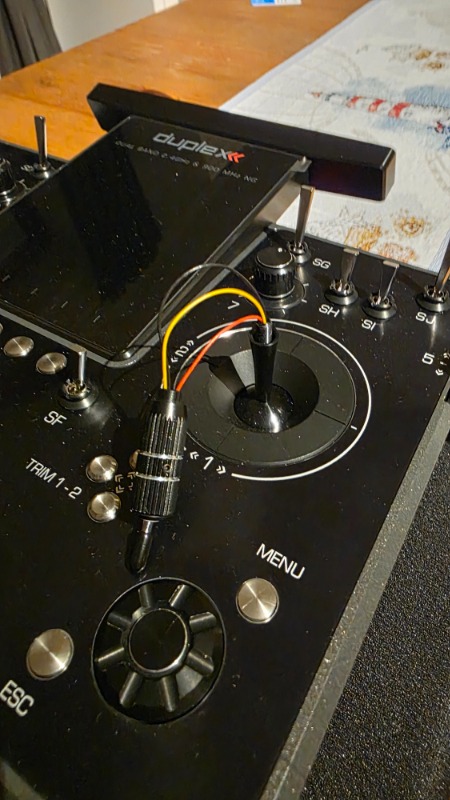

Anbringen kein Problem, Kabel gehen super durch und sind nun im Innenraum. Hacker hat auf seiner Seite auch ein Foto, wie die Kabel verlötet werden sollen (wohl noch bei einem anderen Sender (siehe Foto Knueppelschalter-3-stufig-DC-DS-Sender-DUPLEX-2-4EX-80001513_b_2.jpg). Bei mir sieht es aus wie auf den Fotos 1-4.

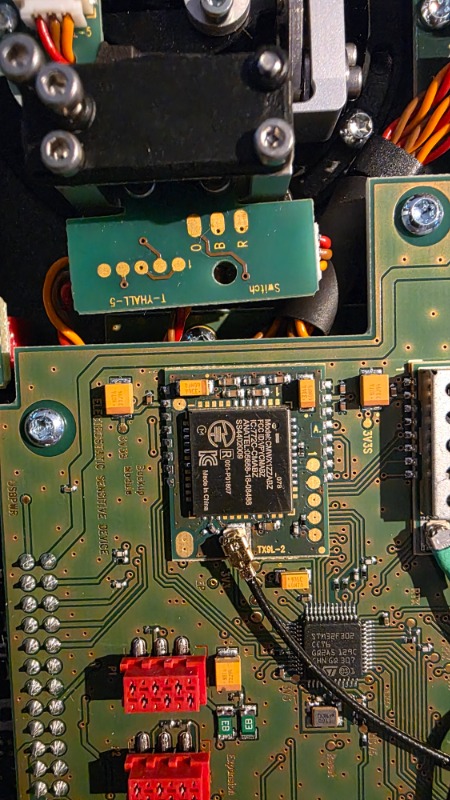

Sehe ich das richtig, dass wie auf Foto 4.jpg zu sehen (mein Sender) auf der Platine im Bereich "Switch" das rote Kabel vom Stick an "R" gelötet wird und das schwarze an "B" und das gelbe Kabel an "0"?

Danke und liebe Grüße,
Marco

marco.beyer wrote: ....auf der Platine im Bereich "Switch" das rote Kabel vom Stick an "R" gelötet wird und das schwarze an "B" und das gelbe Kabel an "0"?.....

Ja das Ist richtig.
Hinweis ! Sollte irgendwann einmal die getauscht werden auf die von "RC-Switch" mit zusätzlichem Taster, so ist die entsprechende MSW-Platine zusätzlich für die DC/DS24 II notwendig.

LG Achim

Lieben Dank Achim!!

Aber wenn ich nur den 2- und 3-Fach Switch am Knüppel von Jeti habe benötige ich die ja nicht und muss pro Knüppel nur die 3 Kabel jeweils am genannten Platz "Switch" der Platine entsprechend verlöten und benötige kein weiteres Zubehör, oder?

LG,
Marco

Soweit Richtig. Bei den Standard-Knüppel-Schaltern von Jeti ist die Erweiterungs-Platine nicht notwendig.

LG Achim

Besten Dank, Achim .

LG,
Marco
