PPM Stecker: Steckertyp/-pitch? Signal-Pins?

J.Grözinger
Offline Autor
Elite Mitglied
Beiträge: 286
Dank erhalten: 134

PPM Stecker: Steckertyp/-pitch? Signal-Pins? wurde erstellt von J.Grözinger

Posted 10 Aug. 2012 12:20 #1

Hallo Edgar,

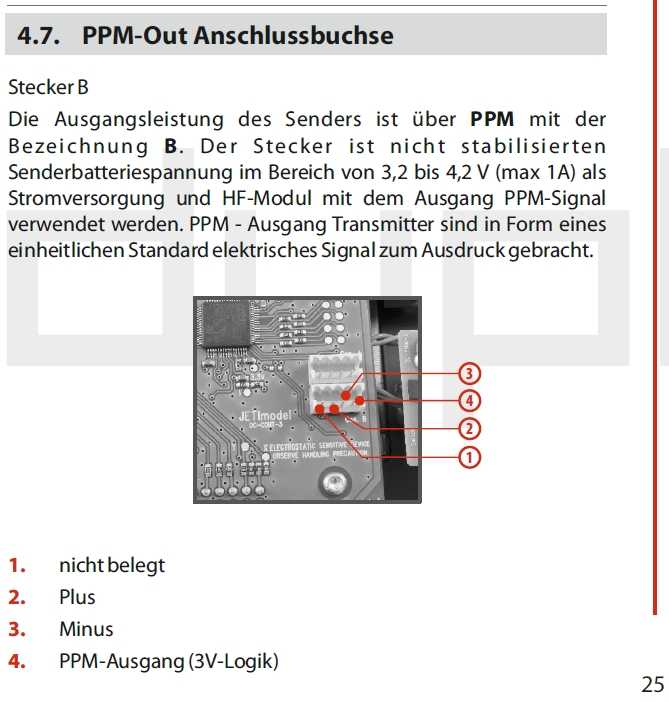

schau mal auf Seite 25 der Anleitung, da ist die Belegung abgebildet.

Gruß
Jürgen

Last Edit:10 Aug. 2012 12:25 von J.Grözinger

Anhänge:

Letzte Änderung: 10 Aug. 2012 12:25 von J.Grözinger. Begründung: Bild eingefügt

Bitte Anmelden oder Registrieren um der Konversation beizutreten.

Ecstacy
Offline
Platinum Mitglied
Beiträge: 323
Dank erhalten: 74

Ecstacy antwortete auf PPM Stecker: Steckertyp/-pitch? Signal-Pins?

Posted 10 Aug. 2012 12:24 #2

emax wrote: Und perfekt wäre es, wenn mir noch jemand die richtigen Pins fürs Signal nennen könnte

Hallo, schau doch mal ins Handbuch auf Seite 25:
1. nicht belegt
2. Plus
3. Minus
4. PPM-Ausgang

Ich weiß, seit wann schauen Männer in die Bedienungsanleitung...

Gruß, Ecstacy
"Positiv denken - negativ fliegen!"

Last Edit:10 Aug. 2012 12:25 von Ecstacy

Letzte Änderung: 10 Aug. 2012 12:25 von Ecstacy.

Bitte Anmelden oder Registrieren um der Konversation beizutreten.

Tuxx
Offline
Elite Mitglied
Beiträge: 246
Dank erhalten: 159

Tuxx antwortete auf PPM Stecker: Steckertyp/-pitch? Signal-Pins?

Posted 10 Aug. 2012 12:30 #3

Ich denke mit diesem Kabel sollte es funktionieren.

Das Raster ist vermutlich 2mm. Der Stecker ist der übliche für alle PPM Anschlüsse von Jeti. Graupner verwendet den selben, zumindest in meiner MC24.

Gruß
Alex

von Tuxx

Bitte Anmelden oder Registrieren um der Konversation beizutreten.

Tuxx
Offline
Elite Mitglied
Beiträge: 246
Dank erhalten: 159

Tuxx antwortete auf PPM Stecker: Steckertyp/-pitch? Signal-Pins?

Posted 10 Aug. 2012 12:34 #4

Dieses Kabel geht auch, und kostet nur die Hälfte.

Gruß
Alex

Last Edit:10 Aug. 2012 12:39 von Tuxx

Letzte Änderung: 10 Aug. 2012 12:39 von Tuxx.

Bitte Anmelden oder Registrieren um der Konversation beizutreten.

Ecstacy
Offline
Platinum Mitglied
Beiträge: 323
Dank erhalten: 74

Ecstacy antwortete auf PPM Stecker: Steckertyp/-pitch? Signal-Pins?

Posted 10 Aug. 2012 13:04 #5

Tuxx wrote: Dieses Kabel geht auch, und kostet nur die Hälfte.

Gruß
Alex

... die eine Hälfte des durchtrennten Patch-Kabels kaufe ich dir abl!

Gruß, Ecstacy
"Positiv denken - negativ fliegen!"

von Ecstacy

Bitte Anmelden oder Registrieren um der Konversation beizutreten.

SabineT
Offline
Platinum Mitglied
Beiträge: 436
Dank erhalten: 140

SabineT antwortete auf PPM Stecker: Steckertyp/-pitch? Signal-Pins?

Posted 10 Aug. 2012 14:21 #6

[quote="emax" post=1300Die Buchse ließe sich prima an der vorderen Schräge der Rückwand anbringen, die Simu-Stecker sind ja gewinkelt.[/quote]

Theoretisch müsste es doch auch möglich sein, die Buchse statt einem der Schalter einzubauen.

lg Sabine

von SabineT
