THEMA:

Equipment:
Jeti DC-16 v2.22
Jeti R9 v3.20
SM Unilog + Stromsensor + Drehzahlsensor
Spartan Vortex VX1n
YGE 60

R9 Connections:
R9 (5) -> Unilog (Rx)
(6) -> YGE
(Ext) -> Unilog (Com)
(Sat) -> Spartan VX1n (Rx)

R9 Setup:
Fail Safe : "enabled" (ESC über R9)
Output Period : "Auto"
Serial Link : "JB, UDI"
UDI Mode : "direkt"
RX Mode : "normal"

Problem:
Seit ich im R9 den Serial Link von "JETIBOX" auf "JB, UDI" umgestellt habe, funktionieren die Pfeiltasten bei der Jetibox Emulation in der DC-16 nicht mehr.
Die Telemetriewerte des SM Unilog werden in der Jetibox Emulation angezeigt und mit den Pfeiltasten <- / -> konnte ich zwischen den verschiedenen Seiten umschalten.
Zudem ist die Kommunikation SM Unilog <-> DC-16 viel lanmgsamer als zuvor.

Ist dieses Phänomen bekannt resp. wurden weitere Nebeneffekte durch die Umstellung des Serial Link auf "JB, UDI" festgestellt?

Johann

ich habe heute einen versuchsaufbau wie im heli nur mit einem R10 gemacht. resultat: die pfeiltasten <- / -> haben funktioniert.
nach dem temporären tausch des R9 durch den R10 hat's auch im heli funktioniert.
R9 und R10 haben die selbe firmware v3.20 - einzig beim R10 hat es zwei SAT buchsen (SAT1/SAT2). der spartan vx1n wird mit dem R10 an SAT2 betrieben.
ich würde gerne noch einen test mit einem R8/R6/R5 machen, bei diesen typen muss man den grössten kanal als SAT verwenden, habe aber keine entsprechenden rx da.

johann

ich habe nochmals einige tests gemacht.

R5 v3.11: ok
R5 v3.20: ok
R9 v3.11:ok
R9 v3.20: NOK
R10 v3.11: ok
R10 v3.20: ok

fazit:
nur mit dem R9 und firmware v3.20 funktionieren die pfeiltasten <- / -> in der jetibox emulation der dc-16 nicht.
ev. ist hier ein bug in der rx firmware v3.20.

johann

Hallo Johann,

danke für die Ausführlichen tests. Ich habe bei mir ein ähnliches problem fest gestellt mit der neuen Firmware und dem RSat2 empfänger.

Hoffe mal das kann behoben werden.

Gruss
Martyn

ich habe zwischenzeitlich weitere tests gemacht und das ganze scheint misteriös.

die firmware der DC-16 v2.22 oder v3.00 hat keinen einfluss auf die testergebnisse.
auch die einstellung beim serial link "JETIBOX" oder "JB, UDI" spielt wie anfänglich angenommen keine rolle.

mit den R5 EX, R5i EX, R10 EX funktionieren die pfeiltasten li/re in der jetibox emulation.
nur mit dem R9 EX gibt's probleme. anfänglich hatte ich zwei R9 EX mit v3.11 und alles war ok.

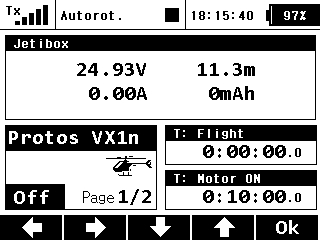

nachdem ich den einen auf v3.20 updatete, funktionierten die pfeiltasten li/re nicht mehr (bild 1).
ein downgrade auf v3.04/v3.11/v3.12 brachte nichts! auch mit der neusten v3.22b geht's nicht.
den zweiten werde ich vorläufig nicht updaten.

auch mit einem weiteren neu erstandenen R9 EX v3.04 geht es nicht?!
der eine R9 EX ist von 2013 (welchen ich auf v3.11 belasse), die enderen alle I/14, dies könnte auch noch einen einfluss haben.

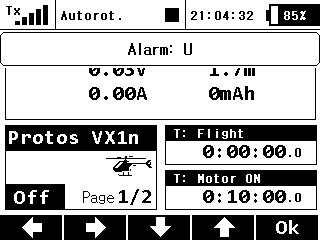

beim testen ergab sich dann zufällig die situation, dass ein alarm vom unilog stromsensor ausgegeben wurde (morsecode) - und plötzlich funktioneren die pfeiltasten li/re wieder, aber eben nur solange ein alarm anliegt (bild 2).

die tests wurden mit verschiedenen Unilog v1 und jeti duplex interfaces durchgeführt.

johann
