Halloe Realloser...

kannst dazu bitte ein paar Bilder zum besseren Verständnis machen und evt auch was du in der DC eingestellt hast...

Viele Grüße

Frank

Also hier mal ein paar Bilder:

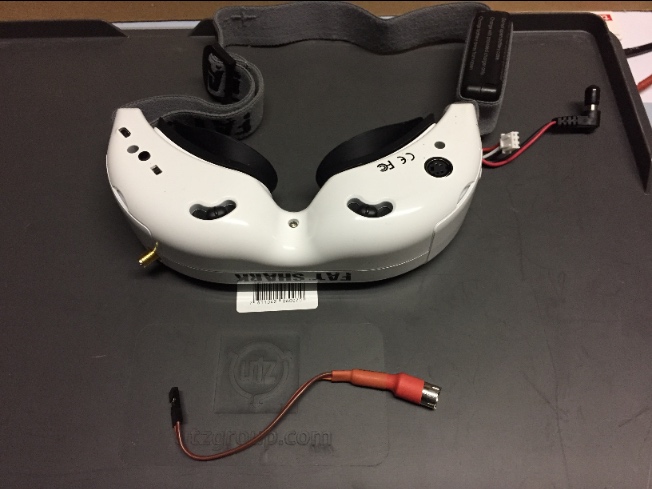

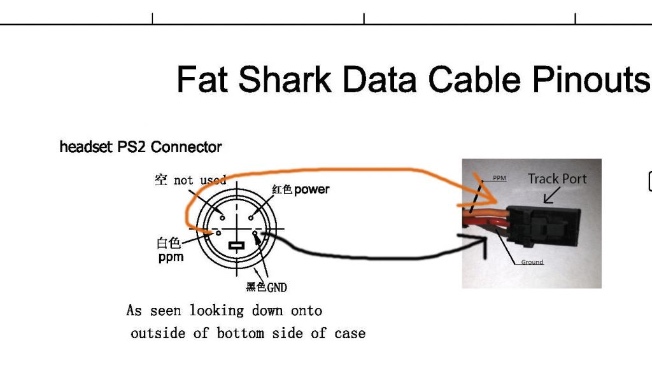

Ich habe einen alte PS/2 Mausstecker auseinandergenommen, entsprechend verlötet, mit Heissleim zur Stabilisierung und Schrumpfschlauch versehen:

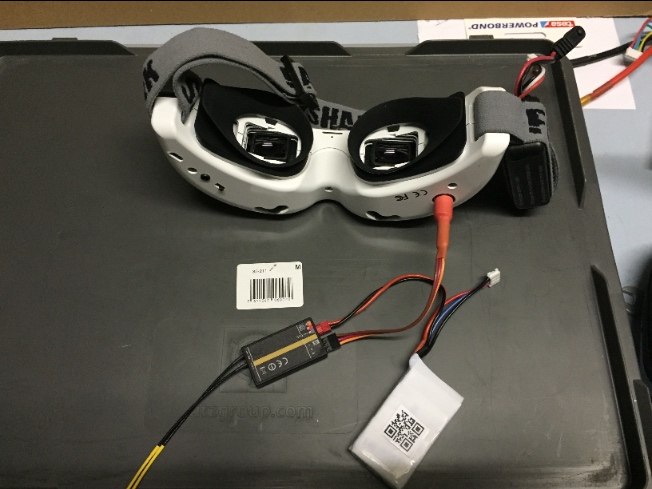

Der Empfänger wird dann an eine externe Stromversorgung angehängt. Hier ein 2S Lipo. Der Fatshark Dominator wird hier über den PS/2 Stecker mit Strom versorgt. Die normale Stromversorgung wird also nicht benötigt, kann aber laut Anleitung auch angeschlossen werden. Die Versorgung mit der höheren Spannung wird dann verwendet:

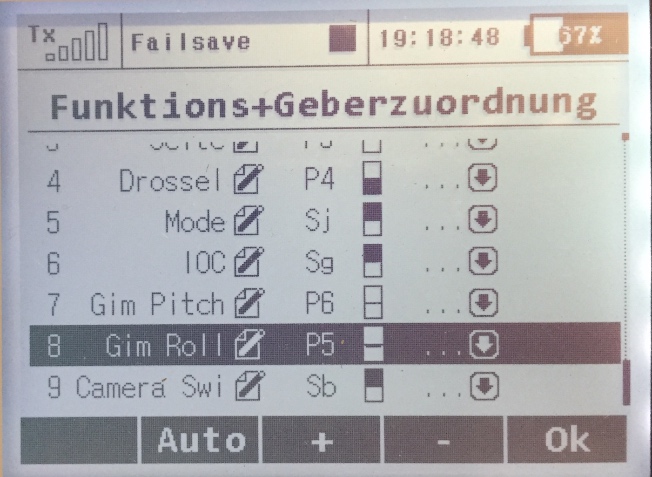

Als nächstes muss man für die entsprechenden Funktionen definieren (glaube das war es... ):

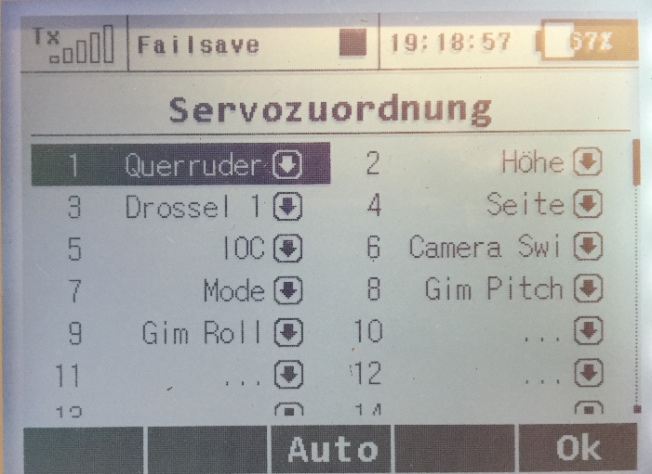

Und die Kanäle zuweisen:

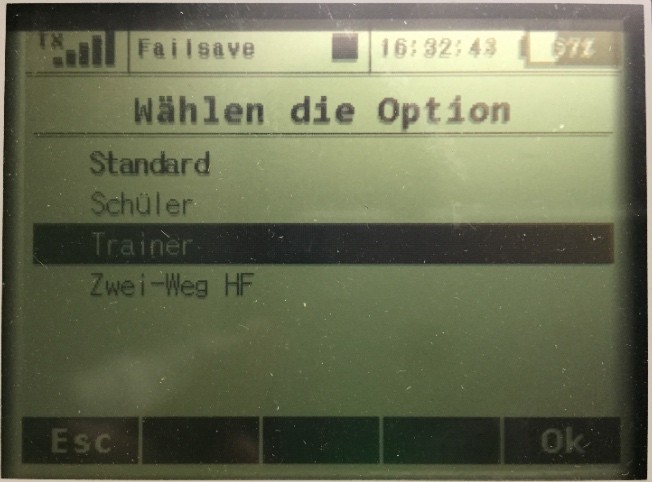

In der DC/DS16 wird dann in Trainer/Schüler Einstellung von Standard auf Trainer umgeschaltet:



Das Model so wie der Empfänger müssen eingeschaltet und angeschlossen sein (wenn der Empfänger nicht am Fatshark angeschlossen ist, klappts nicht)!.

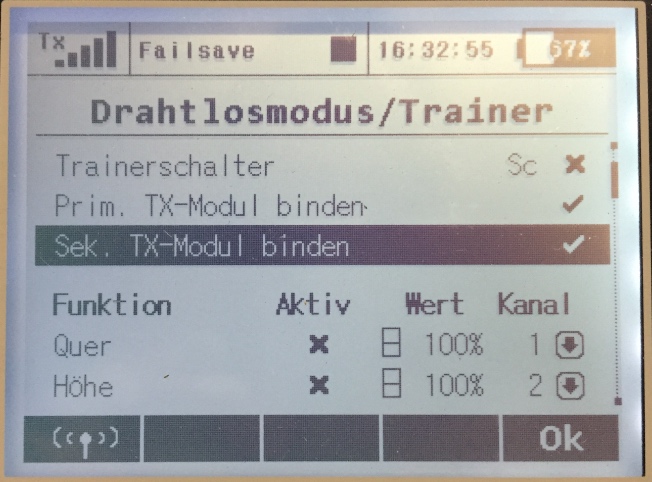

Das Sekundäre TX-Modul binden:

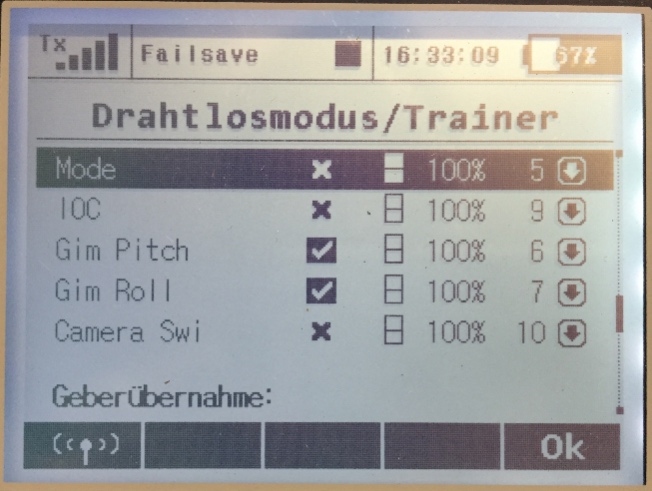

Dann müssen Kanal 5, 6 und 7 entsprechend zugewiesen werden. Ich habe mal aus Jux "Yaw" auf Seite gemappt. Das ging dann nicht so doll .



Das ganze auf einen Knopf legen oder wie ich auf die 2 Schieber P5 und P6 und wenn man über den Headtracker die Kammera steuern möchte einfach den Schalter umlegen . Wichtig ist dass man beim Fatshark auf den Knopf HT drückt um das Headtracking zu initialisieren und einzuschalten und das würde ich machen bevor der Schüler aktiviert wird.

Ich bin bisher aber erst 2 mal geflogen und dass ist schon länger als ein Monat her.

Kleine Anmerkung:
Mein Gimbal kann über PPM angesteuert werden.

Hi Jungs,

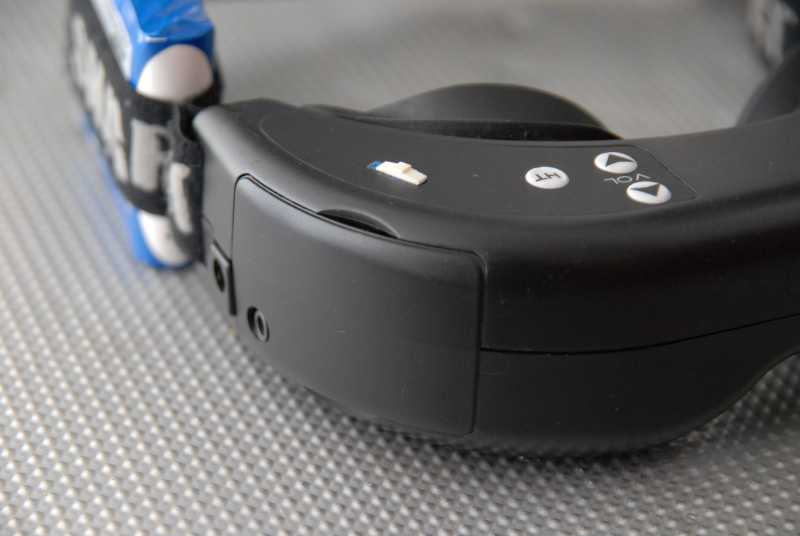

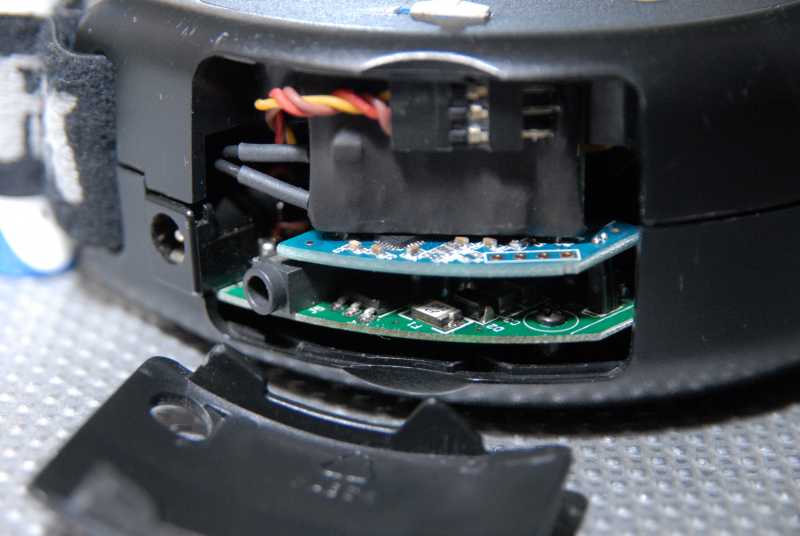

R3L ist so klein (falls aus Abdeckung demontiert) dass er in Kavitaet oberhalbs Trinity module passt. Konnektoren habe ich abgeloetet und PPM Pins umgekehrt zurueckgeloetet. Dann einfach in Schlauch geschrumpfen und entsprechend elektrisch verbinden: PPM zu rueckseite des PPM Buchse am PCB. + und Grund ueber Microschalter direkt zu Powerkonnektor - passt an Milimeter genau inklusiv Antennen drinn.
Danke fuer Idee

Coole Idee.. Habe ich mir bisher gar nicht überlegt. Ein Bild davon würde mich jetzt auch interessieren . Danke fürs teilen.

Hi,
Bilder anbei... ich soll fuer die Idee bedanken - habe JETI etwa drei Monaten, habe bei Spektrum keine Ahnung, dass solche Spiele sind mit Radio ueberhaupt moeglich
So ein Konzept passt mir voelig in meinen FPV Setup. Bin auch bei LRS drahtlos verbunden ueber Repeater. Dann binn jetzt am Flugplatz wie "normale" Modelbauer - nur mit Brille und DS-14 in Hand.So falls heisses Moment kommt, muss ich ueber keine Kabel mich kuemmern.
