Hallo!

Ich habe meinen DS16 Sender mit einem Pult von KD-Modelltechnik versehen. Die Original-Schaumstoffeinsätze haben somit nicht mehr gepasst.
Daher habe ich mir Gedanken gemacht, wie man den Platz im Koffer am besten ausnutzt.

Hier das Ergebnis:

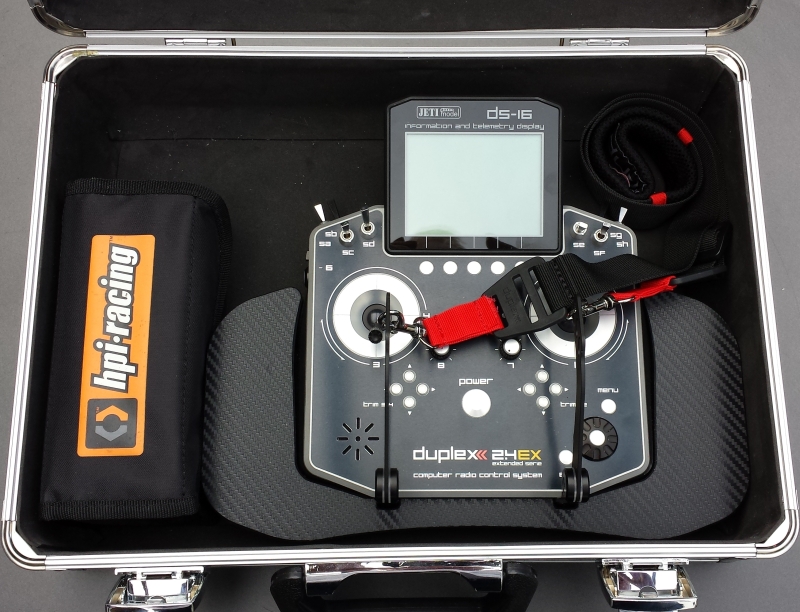

Im Unterteil des Koffers haben Sender mit Pult, Gurt und einige Flugakkus platz.







Für den restlichen Platz im Kofferoberteil habe ich einen Einsatz angefertigt.

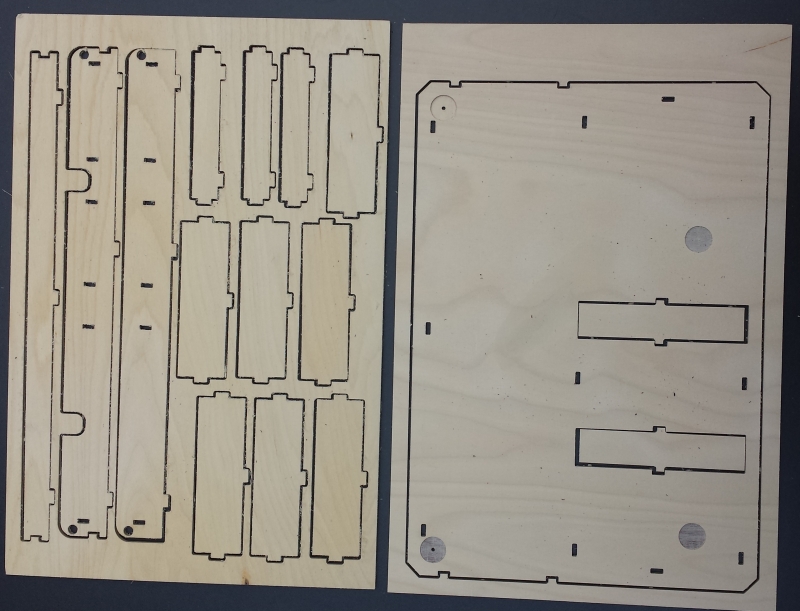

Die Frästeile:

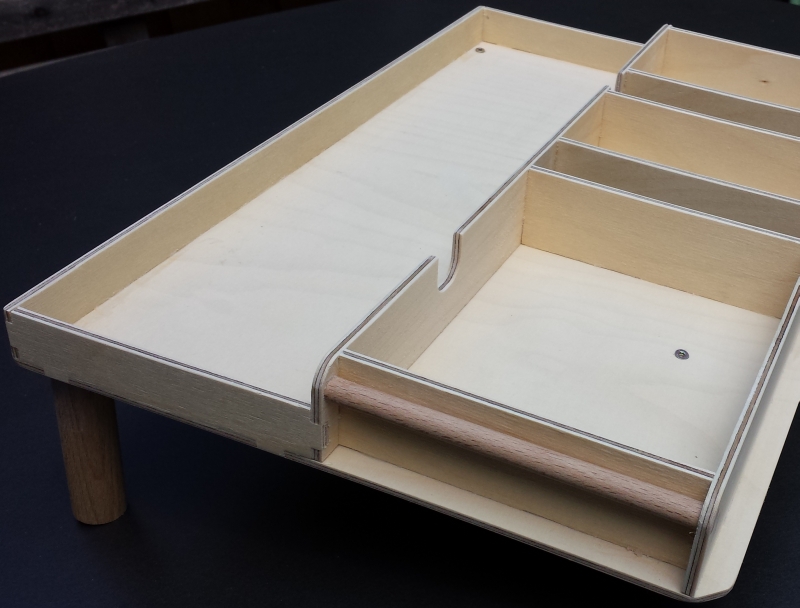

Rohbau von oben:

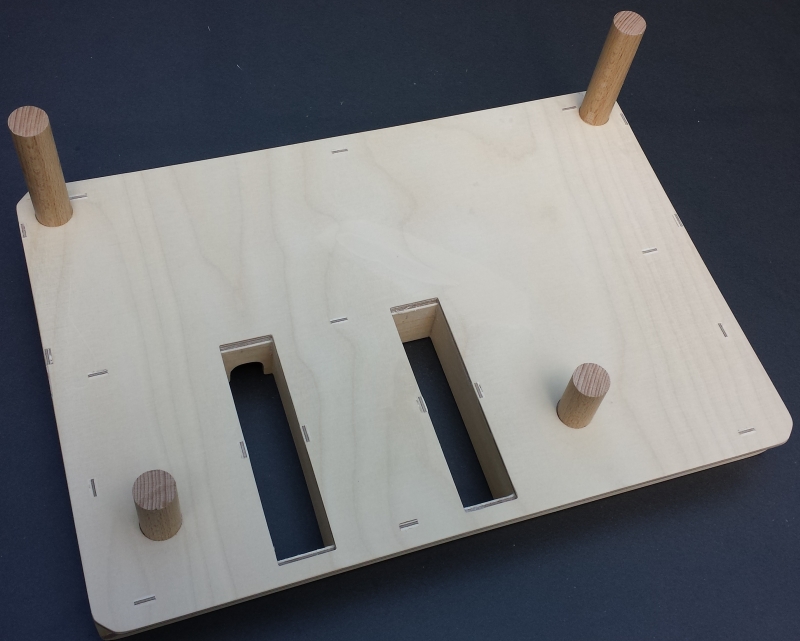

Rohbau von unten. Der Einsatz stützt sich hinten auf dem Kofferboden und vorne auf dem Pult ab:

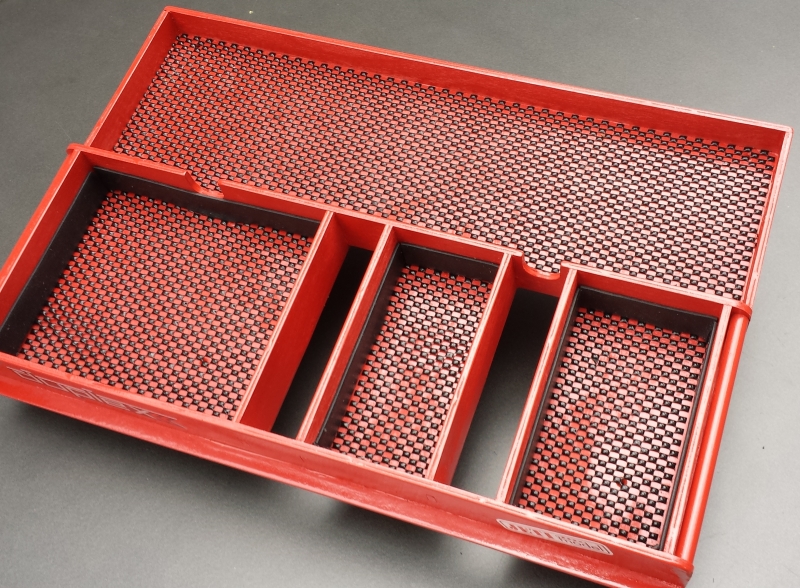

Der fertig lackierte Einsatz mit Antirutschmatten:

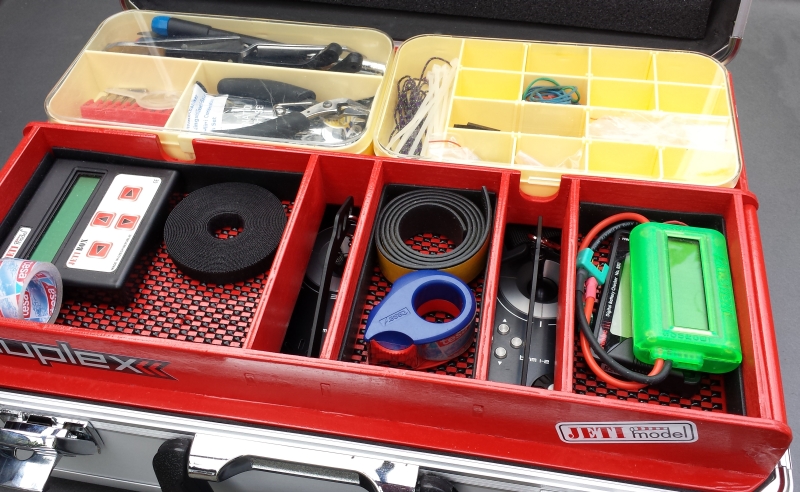

Und an seiner endgültigen Position im Koffer. Eine dünne Schaumsttoffeinlage im Deckel hält alles in Position:




Ich hoffe es ist für den Einen oder Anderen eine hilfreiche Anregung
Jan

Hallo Jan

Wow, saubere Arbeit. Gefällt mir.
Hast du den Einsatz gezeichnet und falls ja, würdest du eine Kopie mit uns teilen?

Gruss Robert

Saubere Arbeit !!!

.....super, saubere Arbeit !!!!
Es gibt allerdings schon einen etwas älteren Tread mit dem Thema: www.jetiforum.de/index.php/4-jeti-sender...offer-und-pulte-dc16

Grüsse
Reiner

Hallo!
Danke für das Lob.
DXF-Zeichnungen habe ich mal angehängt. Wenn bemaßte Zeichnungen erwünscht sind, müßte ich die erst anfertigen.

Zur Kontrolle: Das Außenmaß (Sperrholz) ist 450 x 300mm. Einige Teile sind überflüssig bzw. Reserve. Habe halt den Platz genutzt.

@ Reiner
Ja den Tread kenne ich. Ist aber DC16. Da sucht vielleicht nicht jeder Seitenweise alles durch, ob dazwischen auch was für die DS16 dabei ist.
Daher ein neues Thema mit passendem Titel

Gruß Jan

Edit: Die DXF wollte er nicht. Versuche jetzt mal ZIP

Hallo Jan

Super, vielen Dank fürs Anhängen der dxf-Files.
Da werde ich wohl mal meinen Fräsmän aktivieren.

Gruss Robert
