THEMA:

Hallo,

in Zeiten von Digitalausgängen am RX und Sequenzer sind Lichtmodule für ein ACL am Modell doch eigentlich überflüssig.
Hätte an der CB 200 noch einen Kanal frei, den ich dazu verwenden könnte. Dank der Absicherung ist ein zusätzlicher Akku auch nicht wirklich nötig sondern nur ein MOSFET und eine Power LED in weiß.
Hat jemand schonmal so eine Blitzsequenz definiert und könnte mir da weiterhelfen (wie lang, wie oft etc.)?

Gruß
Onki

Hallo Onki,
das habe ich bei meiner Graupner Robin realisiert. Superhelle LED`s mit 120 Grad Abstrahlwinkel. Es funktioniert hervorragend.
Hier noch die Zeiten:
Aus 0,1 Sek.
An 0,2 Sek.
Aus 0,3 bis 0,5 Sek
An 0,6 Sek.
Aus 0,7 bis 1.5 Sekunden


Gruß

Günter

Hallo,

hab das jetzt mal mittels einem Test-Speicherplatz durchgetestet.
Dazu hab ich bei meinem R9 den Ausgang 9 als Digitalausgang definiert.
Ich bekomme nur ein halbwegs vernünftiges Signal, wenn ich in den Blitzpausen -100% statt 9% setze.
Dazu kommt noch ein Blitz, wenn die Sequenz beendet ist.

Wo liegen denn die "Schaltschwellen" wenn ein Ausgang als Digitalausgang fungiert bzw. kann man die ändern?
Ich verwende eine LED Treiberplatine auf Basis des PT4115 bei dem ich das PWM Signal als Schalter verwende.
Das funzt prima nur habe ich einen unerklärlichen 3. Blitz.
Ich hab Q1 als Blitzer definiert (Blitz bei 0.2 bzw. 0.6s; Sequenzlänge 1,5s), der über den Sd aktiviert wird. Geber ist keiner an Kanal9 festgelegt.

Gruß
Onki

Hallo Onki

Onki schrieb: Ich verwende eine LED Treiberplatine auf Basis des PT4115 bei dem ich das PWM Signal als Schalter verwende.

Das sagt mir im Moment leider gar nichts.

Bei mir werden die LEDs über einen Mosfet ( Eigenbaulösung) und Vorwiderstand direkt von einem Beleuchtungsakku bedient.
Mehr dazu unter dem Thema: Belastbarkeit der Empfänger Signal Pins. Das funktioniert völlig ohne gezicke.

Gruß

Günter

Hallo Onki,
Die Schaltschwelle ist 0%, also muss die Ausstellung auf mindestens -5% sein um sicher zu sein.

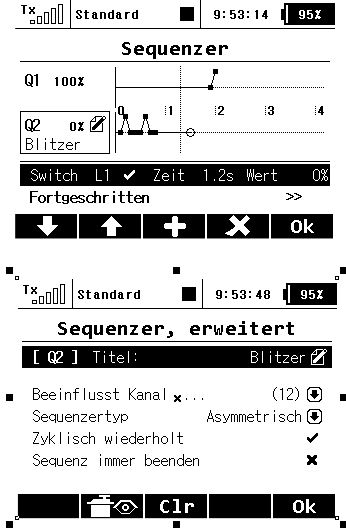

Der unerklärliche Blitzer ist logisch da bei dir die Sequence asymetrisch ist und deine Ausstellung der Sequence sicher bei 0% steht und
das ist der unerklärliche Blitz!!

MFG Harald

Hallo Harald,

Die Sequenz (1.5s) beginnt und endet bei mir aber mit -100% Werten. Deshalb ist mir der Blitz ja unerkärlich.
Ich könnte noch in den Servoeinstellungen einen Offset von -5% eingeben um ganz sicher zu gehen.
Mein Verständnis geht aber dahin, das bei einer wiederholenden Sequenz nach dem Endwert sofort wieder der Startwert verwendet wird.

Gruß
Onki
