THEMA: Servozuordnung bei Verwendung von zwei Empfängern im HF Mode

Servozuordnung bei Verwendung von zwei Empfängern im HF Mode 12 Aug 2018 17:49 #1

  • Smarty15
  • Smarty15s Avatar Autor
  • Offline
  • Fresh Boarder
  • Fresh Boarder
  • Beiträge: 3
  • Dank erhalten: 0
Hallo zusammen

Ich bin neu hier im Forum und habe ein Problem wobei ich leider bis anhin noch keine Lösung gefunden habe, denke aber ihr könnt mir da sicher weiterhelfen. :-)

Und zwar ist es so das ich einen Oktocopter mit der Jeti DS24 Betreiben möchte. Dazu benötige ich zwei Empfänger, einer der auf dem Rahmen, und einer der am Gimbal ist.
Wie ich zwei Empfänger zugleich am Sender nutzen kann habe ich durch dieses Video von Hacker hinbekommen.

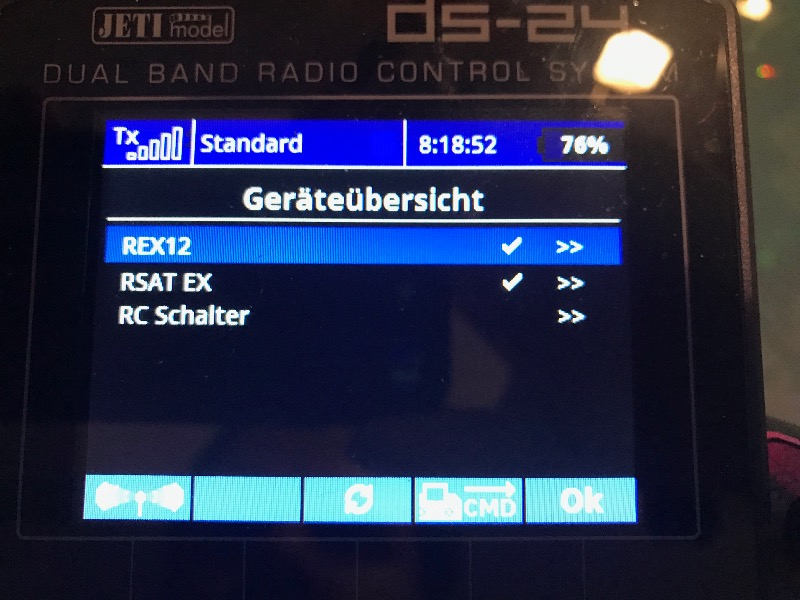

Ich sehe die beiden Empfänger dann auch in der Geräteübersicht, jedoch weiss ich nun nicht wie ich da die Servos zuordnen kann.
Was ich auch nicht sehe welche Steckplätze für den Empfänger auf dem Rahmen sind und welche dann vom Empfänger der auf dem Gimbal ist.

Ich verwende auf dem Rahmen den REX 12 Empfänger, und auf dem Gimbal den Rsat2.

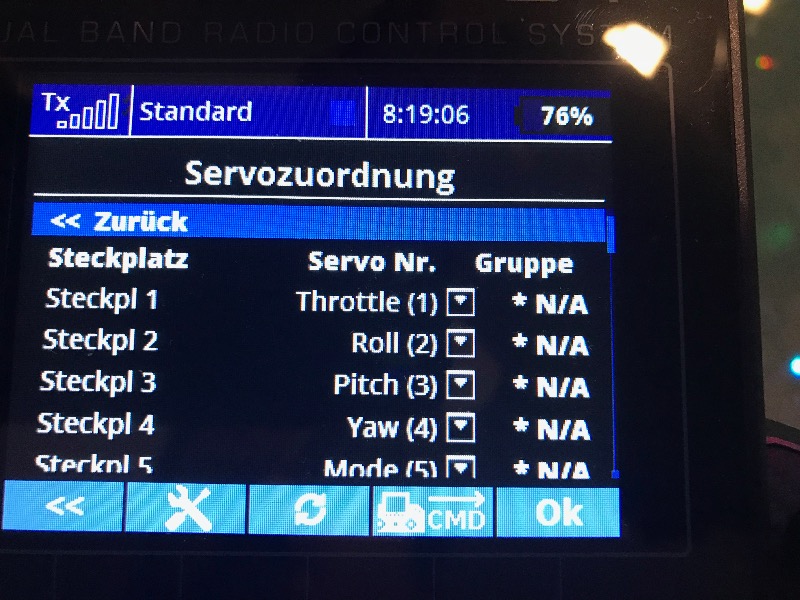

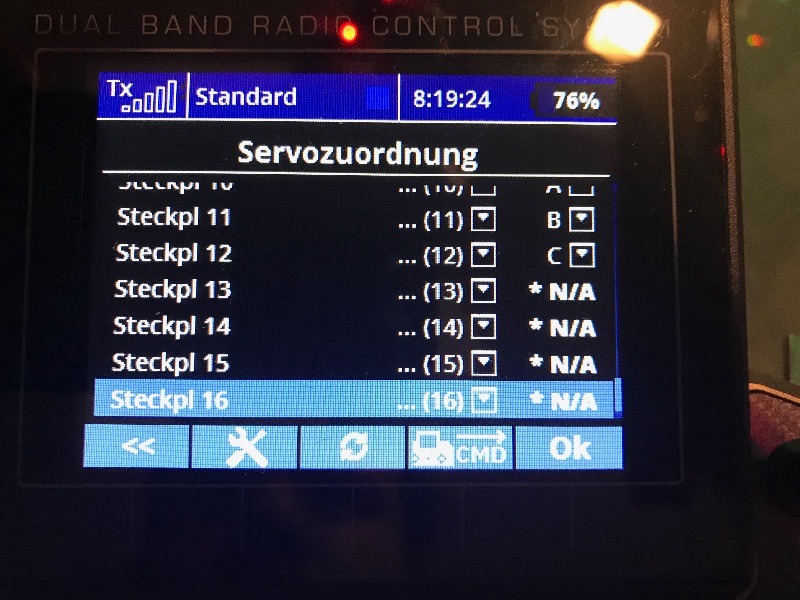

Auch verstehe ich nicht was diese Bezeichnung bedeuten *N/A

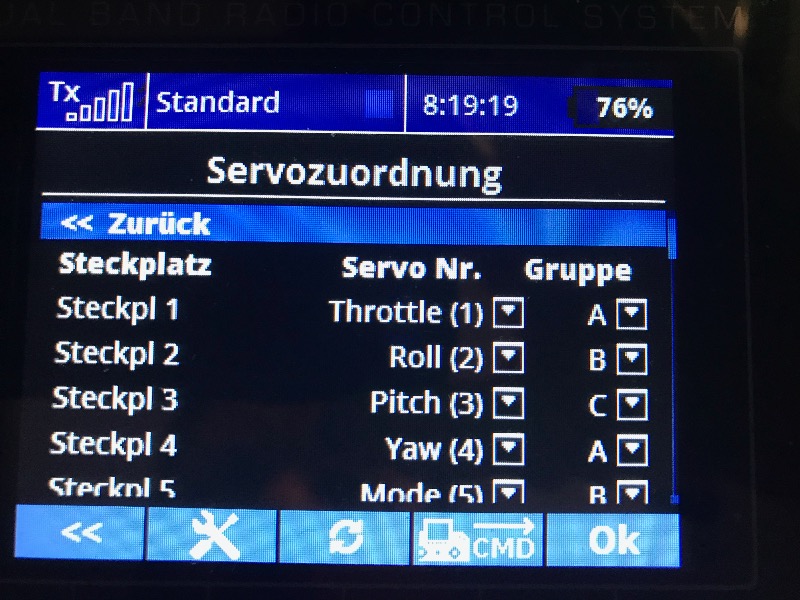

Habe hier noch ein Paar Bilder wie das bei meiner Steuerung aussieht:

PS: Ich weiss nicht ob dieses Thema schon irgendwo in dieser Form schon im Forum beschrieben wurde.

Ich danke schon mal im voraus

Liebe Grüsse Silvan

Bitte Anmelden oder Registrieren um der Konversation beizutreten.

Servozuordnung bei Verwendung von zwei Empfängern im HF Mode 12 Aug 2018 18:41 #2

  • HNAGL
  • HNAGLs Avatar
  • Offline
  • Platinum Boarder
  • Platinum Boarder
  • Beiträge: 4656
  • Karma: 26
  • Dank erhalten: 2195
N/A ... heißt NOT AVAILABLE = NICHT VERFÜGBAR!!
Der R12 hat maximal 12 Steckplätze und der Rsat2 gar keinen.
Welche Kanäle du auf den Steckplätzen 1 bis 12 zuordnest bleibt dir überlassen.
Der Kanal ist immer unabhängig vom Steckplatz zuordenbar

MFG Harald.

Bitte Anmelden oder Registrieren um der Konversation beizutreten.

Servozuordnung bei Verwendung von zwei Empfängern im HF Mode 12 Aug 2018 18:58 #3

  • Smarty15
  • Smarty15s Avatar Autor
  • Offline
  • Fresh Boarder
  • Fresh Boarder
  • Beiträge: 3
  • Dank erhalten: 0
Hallo Harald

Vielen dank schon mal für deine Antwort.
Also verstehe ich das richtig, das der Rsat2 keine Servosteckplätze hat und ich ihn so wie ich das möchte gar nicht nutzen kann?
Ich dachte ich könnte die beiden Steckplätze nutzen für den Gimbal zu steuern.

Liebe Grüsse Silvan

Bitte Anmelden oder Registrieren um der Konversation beizutreten.

Servozuordnung bei Verwendung von zwei Empfängern im HF Mode 12 Aug 2018 21:50 #4

  • sunbeam
  • sunbeams Avatar
  • Offline
  • Platinum Boarder
  • Platinum Boarder
  • Beiträge: 1478
  • Karma: 3
  • Dank erhalten: 325
Hallo!

Wie Harald schon sagte kann man an einen RSat leider kein Servo anschließen. Er kann ein Summensignal ausgeben und hat einen Anschluss für einen Telemetrie-Sensor. Sollte deine Gimbal-Elektronik ein Summensignal verarbeiten können, dann kannst du ihn verwenden. Benötigt das Gimbal ein Gerät, an dem man die zwei bzw. drei Servos bzw. Motorsteuerungen anschließt, dann würdest du einen "normalen" Empfänger mit Servosteckplätzen benötigen.

Gruß, Kai

Bitte Anmelden oder Registrieren um der Konversation beizutreten.

Servozuordnung bei Verwendung von zwei Empfängern im HF Mode 18 Aug 2018 14:33 #5

  • Bostrom
  • Bostroms Avatar
  • Offline
  • Junior Boarder
  • Junior Boarder
  • Beiträge: 24
  • Dank erhalten: 3
Kauf Dir einen 3 Kanal Empfänger und alles ist gut

Bitte Anmelden oder Registrieren um der Konversation beizutreten.

Servozuordnung bei Verwendung von zwei Empfängern im HF Mode 23 Aug 2018 12:27 #6

  • Smarty15
  • Smarty15s Avatar Autor
  • Offline
  • Fresh Boarder
  • Fresh Boarder
  • Beiträge: 3
  • Dank erhalten: 0
Hallo zusammen
Vielen dank für eure Tipps
Ich versuchte erst mit Summensignal an der Gimbal Steuerung, aber irgendwie klappte dies nicht.
So habe ich nun einen 5 Kanal Empfänger gekauft und eingebaut, klappt super :-)

Vielen dank nochmals

Liebe Grüsse Silvan
