Erstflug mit der neuen DS16II und BD AXON Integration
- kalli1512
- Offline
- Junior Mitglied
- Beiträge: 22
- Dank erhalten: 1
kalli1512 antwortete auf Erstflug mit der neuen DS16II und BD AXON Integration
Posted 01 Nov. 2024 21:25 #7
Klar kannst Du sicherheitshalber bei BD anrufen. Bei einer falsch eingegebenen Taumelscheiben-Drehung fliegt der Heli nicht. Das merkt man sofort. Du hast keine weiteren Gas / Pitch- Heckmischungen eingestellt und somit arbeitet das Axon ganz normal . Auf ungewollte Richtungsänderung erfolgt eine entsprechende Kurskorrektur. Aber eben erst "nach" der Änderung. Die Bo 105 ist ja kein 3D-Heli. Die Freaks brauchen die Änderungen schneller und stellen sich dazu Mischungen im Axon ein. Du brauchst einfach nur die Drehrichtung von rechts auf links ändern und merkst von dem Unterschied gar nichts. Für dein gutes Gefühl ist der Anruf bei BD natürlich richtig.
Grüße Kalli
Grüße Kalli
von kalli1512
Bitte Anmelden oder Registrieren um der Konversation beizutreten.
- helimb
- Offline Autor
- Neues Mitglied
- Beiträge: 10
- Dank erhalten: 0
helimb antwortete auf Erstflug mit der neuen DS16II und BD AXON Integration
Posted 02 Nov. 2024 17:13 #8
Hallo zusammen,
da wir heute hier in HH einen Sonnentag hatten, war ich
heute morgen mit der BO auf dem Flugplatz.
Drehrichtung geändert aus links.
Wie es @Kalli schon vermutet hatte, habe ich keinen Unterschied bemerkt.
Da wir gerade beim AXON sind...:
Mein Plan ist eigentlich in die BO eine CentralBox von Jeti einzubauen:
doppelte Stromversorgung, doppeltes HF, RC-Switch...
Aber: die Signale der Servos müssen vom AXON kommen, die
Stromversorgung aber von der CB. Klingt irgendwie umständlich.
Hat das jemand schon gemacht...?
LG Achim
da wir heute hier in HH einen Sonnentag hatten, war ich
heute morgen mit der BO auf dem Flugplatz.
Drehrichtung geändert aus links.
Wie es @Kalli schon vermutet hatte, habe ich keinen Unterschied bemerkt.
Da wir gerade beim AXON sind...:
Mein Plan ist eigentlich in die BO eine CentralBox von Jeti einzubauen:
doppelte Stromversorgung, doppeltes HF, RC-Switch...
Aber: die Signale der Servos müssen vom AXON kommen, die
Stromversorgung aber von der CB. Klingt irgendwie umständlich.
Hat das jemand schon gemacht...?
LG Achim
von helimb
Bitte Anmelden oder Registrieren um der Konversation beizutreten.
- NitroRex
- Offline
- Platinum Mitglied
- Kerosin, der einzig wahre Treibstoff für Heli's
- Beiträge: 330
- Dank erhalten: 119
NitroRex antwortete auf Erstflug mit der neuen DS16II und BD AXON Integration
Posted 03 Nov. 2024 09:23 #9
www.bavariandemon.com/fileadmin/user_upl...N-Anleitung-V1.8.pdf
am besten mit der Variante ; Kabelbaum , PWM-Signale
ich mache es immer so, da so gleich 2x Strom ins Axon geht ( Nick und Roll-Kabel )
Wen aber vom Sender aus zugreifen möchtest, dann musst es mit der ,,Summensignal`` Verbindung machen.
Gruss Gery
am besten mit der Variante ; Kabelbaum , PWM-Signale
ich mache es immer so, da so gleich 2x Strom ins Axon geht ( Nick und Roll-Kabel )
Wen aber vom Sender aus zugreifen möchtest, dann musst es mit der ,,Summensignal`` Verbindung machen.
Gruss Gery
Bell 412 , Pht2
H145 T2, Jakadofsky Pro 7000
Jeti DS 16 VII
H145 T2, Jakadofsky Pro 7000
Jeti DS 16 VII
Last Edit:03 Nov. 2024 09:25
von NitroRex
Letzte Änderung: 03 Nov. 2024 09:25 von NitroRex.
Bitte Anmelden oder Registrieren um der Konversation beizutreten.
- Gliderfan1
- Offline
- Platinum Mitglied
- Beiträge: 772
- Dank erhalten: 416
Gliderfan1 antwortete auf Erstflug mit der neuen DS16II und BD AXON Integration
Posted 04 Nov. 2024 08:39 #10
Hallo Achim,
Ich habe bei meiner 2.5 Meter SuperPuma von Heli Baumann das Axon drin, allerdings nicht Jeti Central Box, sondern Powerbox Source (nur Stromversorgung) plus einen Jeti REX12. Somit laufen die Servos nicht durch eine Box, also Servos nicht abgesichert.
Dabei betreibe ich das Axon über 1 Kabel am E1 (Ex Bus) des REX12. Zusätzlich führe ich als Backup / Zusatz-Stromversorgung ein Kabel von der PB Source ins Axon rein. Die andere Stromversorgung der PB Soruce geht in den REX12. Das Axon mit den TS- und Heck- Servos und der Empfänger mit dem Einziehfahrwerk, Scheinwerferservos, etc. sollten damit genug Power haben. Die Powerbox Telemetrie, welche sich sowohl auf Jeti EX als auch EX-Bus umstellen lässt, geht auf Ex-Bus eingestellt in den Ex-Bus konfigurierten E2 des REX12.
Der grosse Vorteil mit Axon auf dem Ex-Bus ist, dass Du nur so die Einstellungsmöglichkeiten des Axon direkt auf dem Jeti Sender hast, für mich ein Schlüsselargument für Ex-Bus Anbindung des Axon an Jeti.
Ausserdem habe ich ca. 19 Anschlüsse für Kanäle, da die Servos am Axon hängen über Ex-Bus (ich brauche 17 Kanäle für alle Funktionen inkl. Einziehfahrwerk, Licht, Schweinwerferservos Ein-/Ausfahren etc...).
LG
Peter
Ich habe bei meiner 2.5 Meter SuperPuma von Heli Baumann das Axon drin, allerdings nicht Jeti Central Box, sondern Powerbox Source (nur Stromversorgung) plus einen Jeti REX12. Somit laufen die Servos nicht durch eine Box, also Servos nicht abgesichert.
Dabei betreibe ich das Axon über 1 Kabel am E1 (Ex Bus) des REX12. Zusätzlich führe ich als Backup / Zusatz-Stromversorgung ein Kabel von der PB Source ins Axon rein. Die andere Stromversorgung der PB Soruce geht in den REX12. Das Axon mit den TS- und Heck- Servos und der Empfänger mit dem Einziehfahrwerk, Scheinwerferservos, etc. sollten damit genug Power haben. Die Powerbox Telemetrie, welche sich sowohl auf Jeti EX als auch EX-Bus umstellen lässt, geht auf Ex-Bus eingestellt in den Ex-Bus konfigurierten E2 des REX12.
Der grosse Vorteil mit Axon auf dem Ex-Bus ist, dass Du nur so die Einstellungsmöglichkeiten des Axon direkt auf dem Jeti Sender hast, für mich ein Schlüsselargument für Ex-Bus Anbindung des Axon an Jeti.
Ausserdem habe ich ca. 19 Anschlüsse für Kanäle, da die Servos am Axon hängen über Ex-Bus (ich brauche 17 Kanäle für alle Funktionen inkl. Einziehfahrwerk, Licht, Schweinwerferservos Ein-/Ausfahren etc...).
LG
Peter
Last Edit:04 Nov. 2024 08:48
von Gliderfan1
Letzte Änderung: 04 Nov. 2024 08:48 von Gliderfan1.
Bitte Anmelden oder Registrieren um der Konversation beizutreten.
- NitroRex
- Offline
- Platinum Mitglied
- Kerosin, der einzig wahre Treibstoff für Heli's
- Beiträge: 330
- Dank erhalten: 119
NitroRex antwortete auf Erstflug mit der neuen DS16II und BD AXON Integration
Posted 16 Nov. 2024 20:00 #11alles gut und richtig, aber was alles steuerst du mit 17 Kanälen ?????Gliderfan1 wrote: Ausserdem habe ich ca. 19 Anschlüsse für Kanäle, da die Servos am Axon hängen über Ex-Bus (ich brauche 17 Kanäle für alle Funktionen inkl. Einziehfahrwerk, Licht, Schweinwerferservos Ein-/Ausfahren etc...).
LG
Peter
1x Fahrwerk
1x Licht , (3 Licht und Scheinwerfer einstellungen = 1x3-Stufenschalter)
bei 3 Lichtschemas brauchst erst 2x 3-Stufenschalter, ( www.unilight.at/steuerungen-12/unilight-modul-8-kanal-plus.html
was steuerst den noch mit den restlichen Kanälen ?
Bell 412 , Pht2
H145 T2, Jakadofsky Pro 7000
Jeti DS 16 VII
H145 T2, Jakadofsky Pro 7000
Jeti DS 16 VII
von NitroRex
Bitte Anmelden oder Registrieren um der Konversation beizutreten.
- Gliderfan1
- Offline
- Platinum Mitglied
- Beiträge: 772
- Dank erhalten: 416
Gliderfan1 antwortete auf Erstflug mit der neuen DS16II und BD AXON Integration
Posted 16 Nov. 2024 21:51 #12
Hallo Achim,

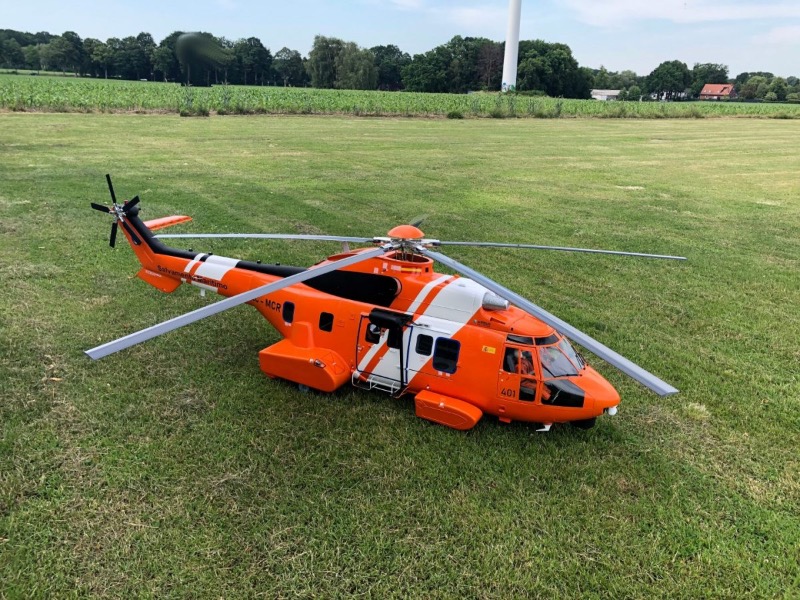

Heli Baumann Super Puma 2.5 Meter in der Version Spanische Küstenwache
01 Gas
02 Roll
03 Nick
04 Pitch
05 Heck
06 Gyro Kopf
07 Gyro Heck
08 Rettung (Axon)
09 Bugfahrwerk Servo
10 Heckfahrwerkservo (1 zentral für ganzes Hauptfahrwerk)
11 Servo Klappscheinwerfer vorne rechts
12 Servo Klappscheinwerfer vorne links
13 Servo Klappscheinwerfer hinten rechts
14 Servo Klappscheinwerfer hinten links
15 Servo Fahrwerksicherung Hauptfahrwerk rechts*
16 Servo Fahrwerksicherung Hauptfahrwerk links*
17 Licht (Aurora LCU Evo 2)
*Eigenkonstruktion, da das Fahrwerk eine Schwäche hat und bei einseitiger Belastung einknicken kann, siehe hier: youtu.be/AbHPOpzLUb4?si=VKtYOfTWcK69aKgr
Ich muss sagen, ist schon mein Heli Modell mit ausnahmsweise sehr vielen Servos und Funktionen, meine Vario Lama 1:4 kommt auf 12 Kanäle inklusive Lastkupplung & Bambi Bucket, die Bell 47G 1:4 auf 9 Kanäle.
Beste Grüsse
Peter
Heli Baumann Super Puma 2.5 Meter in der Version Spanische Küstenwache
01 Gas
02 Roll
03 Nick
04 Pitch
05 Heck
06 Gyro Kopf
07 Gyro Heck
08 Rettung (Axon)
09 Bugfahrwerk Servo
10 Heckfahrwerkservo (1 zentral für ganzes Hauptfahrwerk)
11 Servo Klappscheinwerfer vorne rechts
12 Servo Klappscheinwerfer vorne links
13 Servo Klappscheinwerfer hinten rechts
14 Servo Klappscheinwerfer hinten links
15 Servo Fahrwerksicherung Hauptfahrwerk rechts*
16 Servo Fahrwerksicherung Hauptfahrwerk links*
17 Licht (Aurora LCU Evo 2)
*Eigenkonstruktion, da das Fahrwerk eine Schwäche hat und bei einseitiger Belastung einknicken kann, siehe hier: youtu.be/AbHPOpzLUb4?si=VKtYOfTWcK69aKgr
Ich muss sagen, ist schon mein Heli Modell mit ausnahmsweise sehr vielen Servos und Funktionen, meine Vario Lama 1:4 kommt auf 12 Kanäle inklusive Lastkupplung & Bambi Bucket, die Bell 47G 1:4 auf 9 Kanäle.
Beste Grüsse
Peter
Last Edit:16 Nov. 2024 21:55
von Gliderfan1
Letzte Änderung: 16 Nov. 2024 21:55 von Gliderfan1.
Bitte Anmelden oder Registrieren um der Konversation beizutreten.
